Cảm biến chênh áp trong HVAC
Cảm biến chênh áp trong HVAC – Thiết bị nhỏ, ảnh hưởng lớn
Trong hệ thống HVAC, cảm biến chênh áp (Differential Pressure Sensor) không chỉ dùng để đo, mà còn là một phần quan trọng trong logic điều khiển và giám sát hệ thống.
Khác với cảm biến áp suất nước, cảm biến chênh áp thường được sử dụng trong các ứng dụng liên quan đến:
- Hệ thống gió (air system)
- AHU / FCU
- Phòng sạch (cleanroom)
- Kiểm soát filter
👉 Nếu bạn cần hiểu tổng quan về nguyên lý, xem thêm bài cảm biến áp suất & chênh áp
1. Ứng dụng phổ biến nhất: Giám sát filter AHU
Trong hệ thống AHU, cảm biến chênh áp được lắp trước và sau filter để theo dõi tình trạng hoạt động.
🔧 Nguyên lý:
- Khi filter sạch → chênh áp thấp
- Khi filter bẩn → chênh áp tăng
🎯 Mục đích:
- Xác định thời điểm thay filter
- Tránh giảm lưu lượng gió
- Tiết kiệm điện năng
2. Kiểm soát áp suất phòng (Cleanroom, bệnh viện)
Trong các khu vực như:
- Phòng sạch
- Phòng mổ
- Phòng lab
🔹 Áp dương (Positive Pressure)
- Ngăn bụi từ ngoài vào
🔹 Áp âm (Negative Pressure)
- Ngăn khí độc lan ra ngoài
3. Ứng dụng trong hệ thống ống gió (Duct Static Pressure)
Cảm biến chênh áp được sử dụng để đo static pressure trong ống gió, từ đó:
- Điều khiển tốc độ quạt (VFD)
- Duy trì lưu lượng ổn định
- Giảm tiêu thụ điện năng
4. Cách chọn cảm biến chênh áp đúng
4.1. Chọn đúng dải đo (rất quan trọng)
- HVAC air: thường dùng Pa hoặc kPa
- Phòng sạch: dải rất nhỏ (±50Pa, ±250Pa…)
4.2. Độ chính xác (Accuracy)
- HVAC thường: ±1% FS
- Cleanroom: cần cao hơn
4.3. Tín hiệu đầu ra
- 0–10V → BMS phổ biến
- 4–20mA → hệ lớn, chống nhiễu tốt
4.4. Kiểu lắp đặt
- Gắn tường
- Panel
- Có ống nối áp (tubing)
5. Những lỗi thường gặp trong thực tế
❌ Lắp sai chiều High/Low port
→ Đọc ngược áp suất
❌ Ống dẫn áp bị rò
→ Sai số lớn
❌ Chọn sai dải đo
→ Không đọc được biến động nhỏ
❌ Không hiệu chuẩn
→ Drift theo thời gian

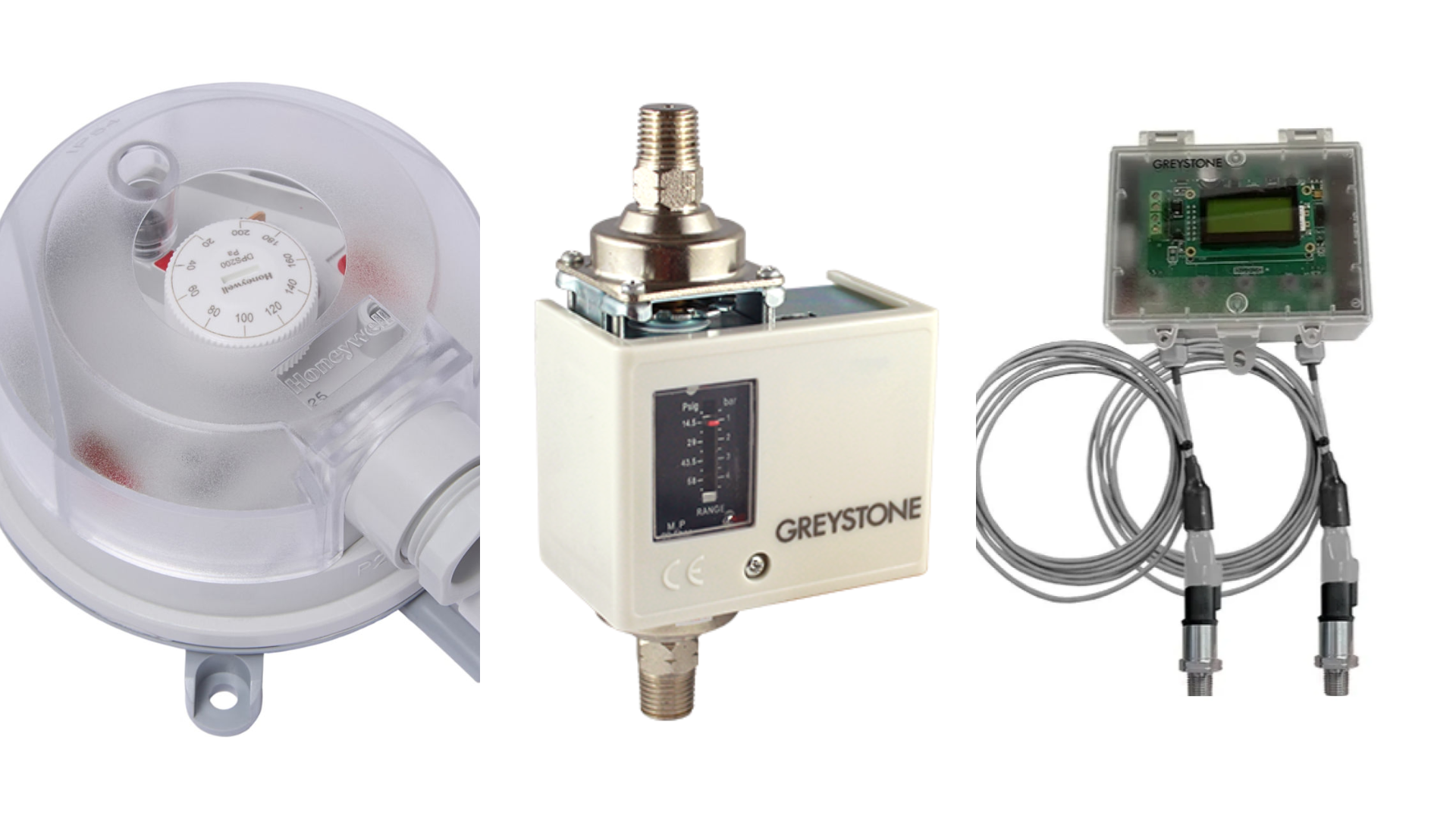

6. Gợi ý thiết bị thực tế
👉 Một số model phổ biến:
- Greystone DPB07S15
- Greystone DPB250PX
- Greystone GLPS-D-65
- Honeywell DPS1000.
8. Giải pháp từ Smartnest
Smartnest cung cấp các dòng cảm biến chênh áp cho HVAC và phòng sạch với:
- Độ chính xác cao
- Độ ổn định dài hạn
- Phù hợp nhiều ứng dụng
👉 Đồng thời hỗ trợ:
- Tư vấn chọn model
- Đọc bản vẽ
- Hỗ trợ triển khai
