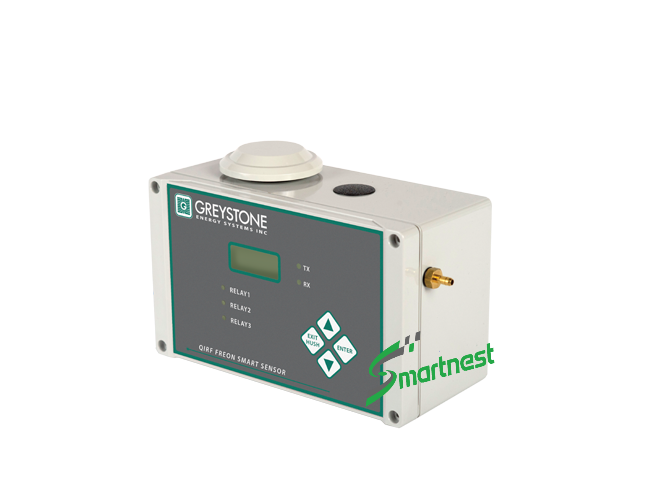

Cảm Biến Rò Rỉ Khí Gas Lạnh QIRF-II Greystone – Công Nghệ Hồng Ngoại Siêu Nhạy
Thiết bị cảm biến QIRF-II này được thiết kế đặc biệt để đáp ứng các tiêu chuẩn khắt khe nhất về an toàn và môi trường toàn cầu như ASHRAE 15, B52 và International Mechanical Code. Tại thị trường Việt Nam, dòng sản phẩm này hiện được nhập khẩu chính ngạch và phân phối chính thức bởi Smartnest
Nguyên Lý Đo Hồng Ngoại Thông Minh Không Tiếp Xúc
Khác với các dòng cảm biến hóa học thông thường dễ bị suy hao hoặc báo sai số sau một thời gian ngắn tiếp xúc với dung môi, QIRF-II Series Greystone sử dụng nguyên lý đo hấp thụ ánh sáng hồng ngoại (NDIR – Non-Dispersive Infrared).
Mỗi loại gas lạnh có một dải phổ hấp thụ ánh sáng hồng ngoại đặc trưng và duy nhất. Buồng lấy mẫu khí thông minh tích hợp nguồn phát và đầu thu hồng ngoại chuyên biệt để định lượng chính xác nồng độ gas tồn tại trong không khí mà không bị nhầm lẫn chéo giữa các chất khí khác nhau. Nhờ buồng lấy mẫu có khả năng kiểm soát nhiệt độ tự động, thiết bị loại bỏ hoàn toàn các sai số do ngưng tụ hơi nước và dao động nhiệt độ môi trường từ -45°C đến +50°C. Nguyên lý này mang lại cho thiết bị tuổi thọ hoạt động cực kỳ bền bỉ lên đến hơn 14 năm thực tế.
Ứng Dụng Thực Tế Trong Các Dự Án Cơ Điện (M&E)
Dòng thiết bị QIRF-II Series Greystone cảm biến rò rỉ gas lạnh có khả năng đo lường diện tích bao phủ rộng đến 696.7 m2 (bán kính quét 14.9 m), thích hợp hoàn hảo cho các môi chất R134A, R22, R404A, R410A, R1234ZE, R454B… tại nhiều khu vực kỹ thuật:
Giám sát an toàn phòng máy Chiller trung tâm
Phòng máy Chiller tập trung lượng môi chất lạnh rất lớn dưới áp suất cao. Lắp đặt cảm biến QIRF-II Greystone ở độ cao cách sàn từ 15.3 cm đến 45.8 cm giúp phát hiện ngay lập tức lượng gas nặng tích tụ từ các khớp nối rò rỉ, kích hoạt quạt hút thông gió cưỡng bức để bảo vệ an toàn cho kỹ sư vận hành.
Bảo vệ hệ thống làm mát trung tâm dữ liệu (Data Center)
Hệ thống làm mát chính xác (CRAC) trong Data Center phải hoạt động liên tục 24/7 để giải nhiệt cho các tủ rack máy chủ. Thiết bị giúp phát hiện sớm tình trạng thất thoát gas lạnh, ngăn chặn nguy cơ suy giảm hiệu suất làm mát dẫn đến sập nguồn hệ thống do quá nhiệt.
Kiểm soát rò rỉ tại hệ thống kho lạnh công nghiệp
Các kho lạnh bảo quản thực phẩm, thủy hải sản vận hành ở dải nhiệt độ âm sâu với độ ẩm cao. Nhờ khả năng hoạt động bền bỉ từ -45°C đến 50°C và chịu độ ẩm 95% RH không ngưng tụ, QIRF-II Greystone đảm bảo giám sát liên tục mà không lo hỏng hóc hay đóng băng bo mạch.
Đảm bảo tiêu chuẩn khí sạch cho phòng sạch điện tử
Tại các nhà máy sản xuất linh kiện, chất bán dẫn, việc rò rỉ tạp chất hay khí gas sẽ làm lỗi toàn bộ lô hàng. Cảm biến QIRF-II Greystone kết nối trực tiếp với hệ thống điều khiển BMS tòa nhà qua mạng Modbus hoặc BACnet MS/TP giúp kiểm soát tuyệt đối mức độ tinh khiết của không khí.
Thông Số Kỹ Thuật Chi Tiết QIRF-II Greystone
| Đặc tính thông số | Chi tiết kỹ thuật từ nhà sản xuất |
| Nguồn cấp | 24 VDC Nominal (dải 18-30 VDC, 1.0 A DC tối đa) hoặc 24 VAC Nominal (dải 15-24 VAC, 1.0 A AC tối đa) |
| Công suất tiêu thụ | 27 VA |
| Công nghệ cảm biến | Hồng ngoại (Infrared Refrigerant) |
| Độ chính xác | ±3% dải |
| Độ lặp lại | ±1% dải đo |
| Thời gian phản hồi | Dưới 30 giây cho sự thay đổi bước 90% nồng độ |
| Còi báo tích hợp | Còi buzzer 80 dB tại khoảng cách 10 cm (2700 Hz) với 3 âm sắc tùy chỉnh |
| Tiếp điểm ngõ ra (Relays) | 3 Rơ-le khô SPDT (Form C), định mức tải 1.0 A @ 30 VDC hoặc 0.3 A @ 125 VAC |
| Ngõ ra analog | 4-20 mA (kết nối dạng 4 dây) |
| Ngõ ra truyền thông | RS-485 Modbus RTU hoặc BACnet MS/TP (kết nối trực tiếp bộ điều khiển Q4C, M-Controller-II, Q-Controller) |
| Chất liệu vỏ hộp | Nhựa Polycarbonate pha ABS cao cấp, đạt cấp bảo vệ IP66 (NEMA 4X, 12 & 13) |
Hướng Dẫn Chọn Mã Đặt Hàng Chính Xác
Để đảm bảo thiết bị hoạt động chính xác theo đúng loại môi chất lạnh mà dự án của bạn sử dụng, việc lựa chọn mã đặt hàng (Ordering Code) cần tuân thủ cấu trúc chuẩn hóa của hãng Greystone:
Cấu trúc mã: QIRF2 – [Gas Ordering Code] – A – G
- QIRF2: Ký hiệu của dòng sản phẩm QIRF2 Series.
- Gas Ordering Code: Mã đại diện cho môi chất lạnh cần đo (Tham khảo bảng mã đặt hàng chi tiết bên dưới).
- A: Phiên bản hiệu chỉnh (Revision).
- G: Ký hiệu sản phẩm chính thức của Greystone.
Ví dụ: Nếu bạn cần mua cảm biến rò rỉ khí gas để giám sát loại môi chất R134a, mã đặt hàng chuẩn xác sẽ là: QIRF2-134A-A-G.
Bảng tra cứu mã đặt hàng cho các loại Gas thông dụng:
- R22 (Dải đo 0-1000ppm): Mã đặt hàng 0R22
- R404a (Dải đo 0-1000ppm): Mã đặt hàng 404A
- R407c (Dải đo 0-1000ppm): Mã đặt hàng 407C
- R410a (Dải đo 0-1000ppm): Mã đặt hàng 410A
- R507a (Dải đo 0-1000ppm): Mã đặt hàng 507A
- R123 (Dải đo đặc biệt 0-100ppm): Mã đặt hàng 123
Smartnest cam kết :
- Cung cấp sản phẩm chính hãng 100% nhập khẩu trực tiếp từ Canada
- Đầy đủ chứng từ CO, CQ và
- Bảo hành theo đúng tiêu chuẩn toàn cầu của nhà sản xuất.
