Cẩm nang toàn tập về cảm biến nhiệt độ đường ống nước trong hệ thống HVAC
Giám sát nhiệt độ là một trong những nhiệm vụ cốt lõi để vận hành một hệ thống HVAC (Điều hòa không khí và thông gió) hiệu quả. Trong đó, cảm biến nhiệt độ đường ống nước đóng vai trò như “mắt thần”, liên tục thu thập dữ liệu để gửi về tủ điều khiển trung tâm (BMS/DDC).
Bạn có biết, chỉ với sai số 1°C trong việc đo lường nhiệt độ nước cấp/hồi, hệ thống Chiller có thể tiêu tốn thêm hàng triệu đồng tiền điện mỗi tháng do máy nén phải hoạt động sai công suất? Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện từ khái niệm, phân loại, cách lắp đặt cho đến bí quyết lựa chọn cảm biến chuẩn xác nhất cho dự án của bạn.
1. Cảm biến nhiệt độ đường ống nước là gì?
Cảm biến nhiệt độ đường ống nước là thiết bị cơ điện tử được thiết kế chuyên dụng để đo lường nhiệt độ của lưu chất chảy bên trong các đường ống. Thiết bị này chuyển đổi sự thay đổi nhiệt độ vật lý thành tín hiệu điện (điện trở, điện áp hoặc dòng điện) để hệ thống điều khiển có thể đọc và xử lý.
Một bộ cảm biến tiêu chuẩn thường bao gồm 3 thành phần chính:
- Đầu dò : Phần tử nhạy cảm với nhiệt độ, thường nằm ở đầu mũi cảm biến.
- Vỏ bảo vệ : Trục kim loại bảo vệ đầu dò khỏi áp suất và tính ăn mòn của dòng nước.
- Hộp đấu nối : Nơi chứa các cầu đấu dây điện để truyền tín hiệu về tủ điều khiển.
2. Phân loại cảm biến nhiệt độ nước phổ biến trong HVAC
Theo phương pháp lắp đặt
- Cảm biến dạng ngâm : Đây là loại phổ biến và chính xác nhất. Cảm biến được cắm trực tiếp vào dòng chảy của nước thông qua một ống bảo vệ gọi là Thermowell (thường làm bằng đồng thau hoặc inox). Thermowell giúp bạn có thể tháo lắp, bảo trì cảm biến mà không cần xả nước trong hệ thống.
- Cảm biến dạng kẹp: Đầu dò được ốp chặt vào thành ngoài của đường ống bằng dây đai kim loại. Loại này dễ lắp đặt, không cần khoan cắt ống, nhưng độ chính xác kém hơn do đo nhiệt độ gián tiếp qua thành ống.
Theo phần tử cảm biến
- NTC (Negative Temperature Coefficient): Điện trở giảm khi nhiệt độ tăng (ví dụ: NTC 10k, NTC 20k). Được dùng cực kỳ phổ biến trong các hệ thống BMS dân dụng và thương mại nhờ giá thành tốt và độ nhạy cao.
- RTD (Resistance Temperature Detector): Điển hình là PT100, PT1000. Điện trở tăng tuyến tính theo nhiệt độ. Loại này có độ chính xác và độ ổn định cực cao, thường dùng trong môi trường công nghiệp khắt khe.
3. Nguyên lý hoạt động cơ bản
Hầu hết các cảm biến nhiệt độ đường ống nước dùng trong HVAC hoạt động dựa trên sự thay đổi điện trở của vật liệu dẫn điện khi nhiệt độ môi trường xung quanh thay đổi. Dòng nước chảy qua ống bảo vệ (thermowell) sẽ truyền nhiệt vào đầu dò. Dữ liệu điện trở này sau đó được truyền qua cáp tín hiệu về bộ điều khiển DDC, từ đó DDC sẽ dịch ngược lại thành giá trị nhiệt độ (°C hoặc °F).
Để đi sâu vào phân tích kỹ thuật về cơ chế phản hồi, cách thiết bị này xử lý dữ liệu và tương tác với bộ điều khiển trong môi trường nước khắc nghiệt, bạn có thể xem thêm bài viết chi tiết về hiểu rõ cách cảm biến nhiệt độ đường ống nước hoạt động trong HVAC.
4. Ứng dụng trọng yếu trong hệ thống cơ điện
Việc bố trí cảm biến nhiệt độ dọc theo mạng lưới đường ống giúp người vận hành kiểm soát toàn diện vòng tuần hoàn nước:

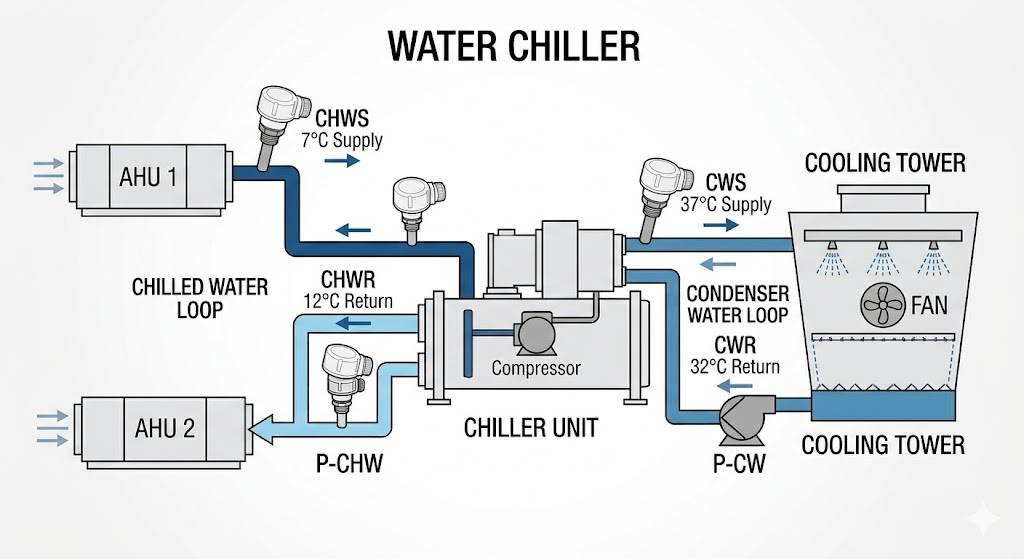

- Hệ thống Water Chiller: Giám sát nhiệt độ nước lạnh cấp đi (7°C) và dòng nước nóng hồi về Chiller (12°C). Dữ liệu này giúp tính toán tải lạnh thực tế để tự động tăng/giảm tải máy nén.
- Hệ thống Cooling Tower (Tháp giải nhiệt): Đo lường nhiệt độ nước giải nhiệt cấp và hồi để điều khiển tốc độ quạt của tháp.
- Khối AHU/FCU: Cảm biến gắn tại ống nước cấp vào dàn lạnh giúp bộ điều khiển tính toán và điều tiết độ mở của van điện từ, đảm bảo nhiệt độ phòng luôn đạt mức cài đặt.
5. Tiêu chuẩn lắp đặt để đạt độ chính xác cao nhất
Một cảm biến xịn đến đâu cũng sẽ báo sai nếu lắp đặt sai kỹ thuật. Dưới đây là các lưu ý sống còn:
- Vị trí trên đường ống: Luôn lắp cảm biến trên các đoạn ống thẳng. Tránh lắp ngay sát các khuỷu tay (co, tê) hoặc ngay sau máy bơm để tránh hiện tượng dòng chảy rối làm sai lệch nhiệt độ.
- Độ sâu của Thermowell: Mũi của ống bảo vệ phải chạm đến khoảng 1/3 đến 1/2 đường kính trong của ống nước để lấy được mức nhiệt đại diện nhất của toàn bộ dòng chảy.
- Sử dụng keo tản nhiệt: Luôn bơm một ít keo dẫn nhiệt (Thermal paste) vào bên trong Thermowell trước khi cắm đầu dò cảm biến vào để triệt tiêu lớp không khí cách nhiệt, giúp phản hồi tín hiệu nhanh hơn.
6. Lựa chọn thiết bị: Đầu tư cho sự ổn định
Khi chọn mua vật tư cho dự án, bạn cần quan tâm đến các thông số: Dải đo, tiêu chuẩn chống bụi/nước (IP54 hoặc IP65 cho môi trường ẩm), và sự tương thích tín hiệu với tủ BMS.
Trong phân khúc thiết bị đo lường công nghiệp, mẫu cảm biến nhiệt độ đường ống nước Honeywell VF20T luôn là lựa chọn hàng đầu của các nhà thầu cơ điện. Với phần tử cảm biến NTC 20k, độ nhạy cao, lớp vỏ bảo vệ bền bỉ chuẩn IP54 cùng ren kết nối chuẩn xác, Honeywell VF20T đáp ứng hoàn hảo các yêu cầu khắt khe nhất từ chủ đầu tư, đảm bảo hệ thống vận hành êm ái qua nhiều năm.
Cảm biến nhiệt độ đường ống nước tuy là một thiết bị nhỏ bé nhưng lại nắm giữ “nhịp đập” của cả một hệ thống HVAC khổng lồ. Hiểu rõ cấu tạo, nguyên lý và áp dụng đúng tiêu chuẩn lắp đặt không chỉ giúp bạn tối ưu hóa hiệu suất làm lạnh mà còn kéo dài tuổi thọ cho các máy móc đắt tiền. Hãy luôn ưu tiên các sản phẩm chính hãng, đã được kiểm chứng chất lượng trên thị trường để đảm bảo độ tin cậy tuyệt đối cho công trình của bạn.
