Công Tắc Dòng Chảy Chiller: Nguyên Lý Của Honeywell WFS-1001-H
Trong các hệ thống HVAC sử dụng Chiller, nước phải được tuần hoàn theo điều kiện thiết kế để hệ thống vận hành đúng. Vì vậy, ngoài việc điều khiển máy bơm, van và Chiller, hệ thống còn có thể cần một tín hiệu xác nhận rằng dòng nước thực sự đang tồn tại.
Đây là một trong những ứng dụng của water flow switch. Honeywell WFS-1001-H là công tắc dòng chảy nước dạng cánh gạt (paddle type), sử dụng tiếp điểm SPDT để thay đổi trạng thái khi dòng chất lỏng vượt hoặc giảm dưới mức điều chỉnh.
Khác với flow meter hoặc flow transmitter, WFS-1001-H không được sử dụng để hiển thị liên tục giá trị lưu lượng. Thiết bị tập trung vào việc cung cấp trạng thái Flow/No Flow cho mạch điều khiển theo thiết kế hệ thống.

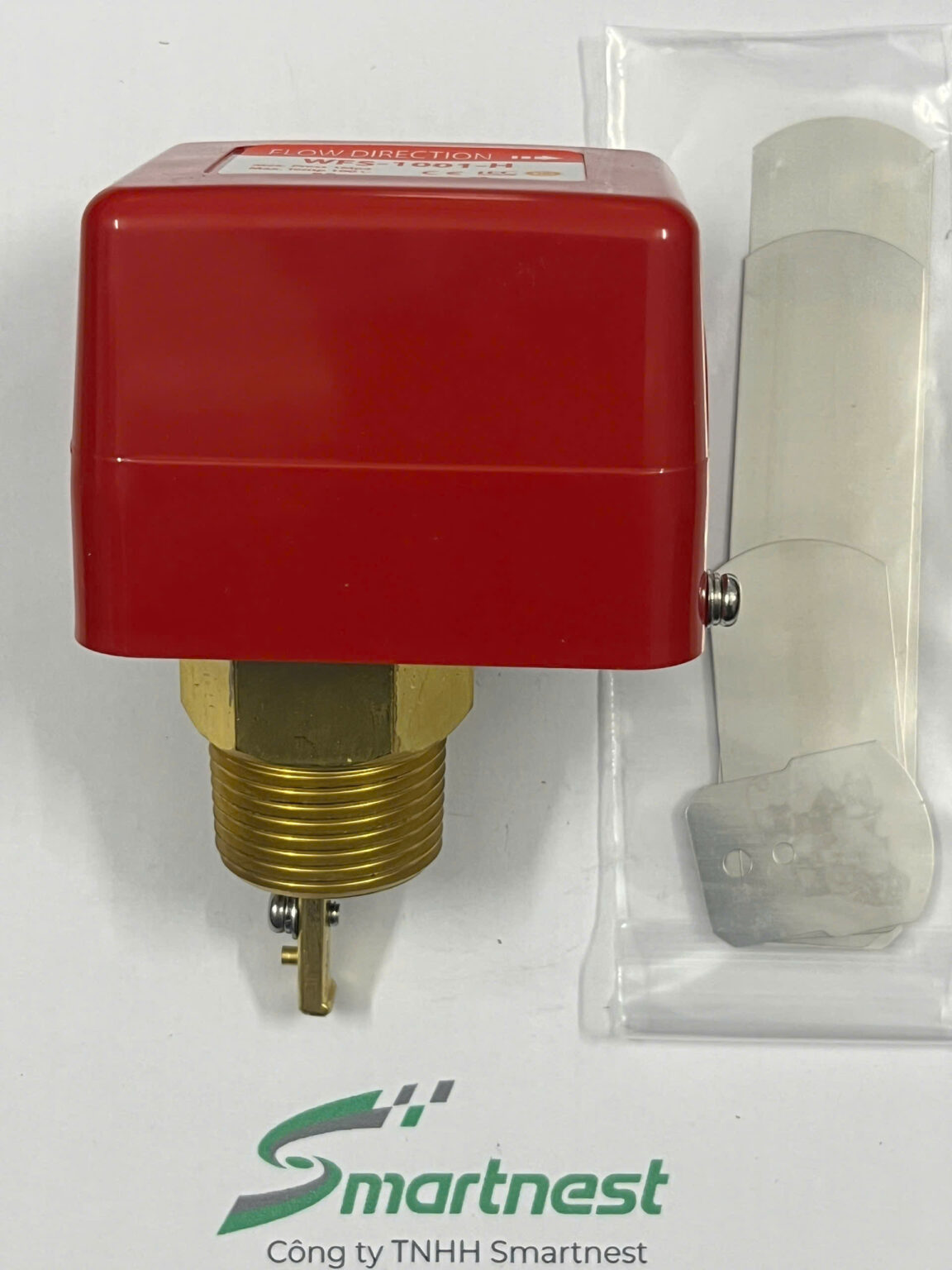

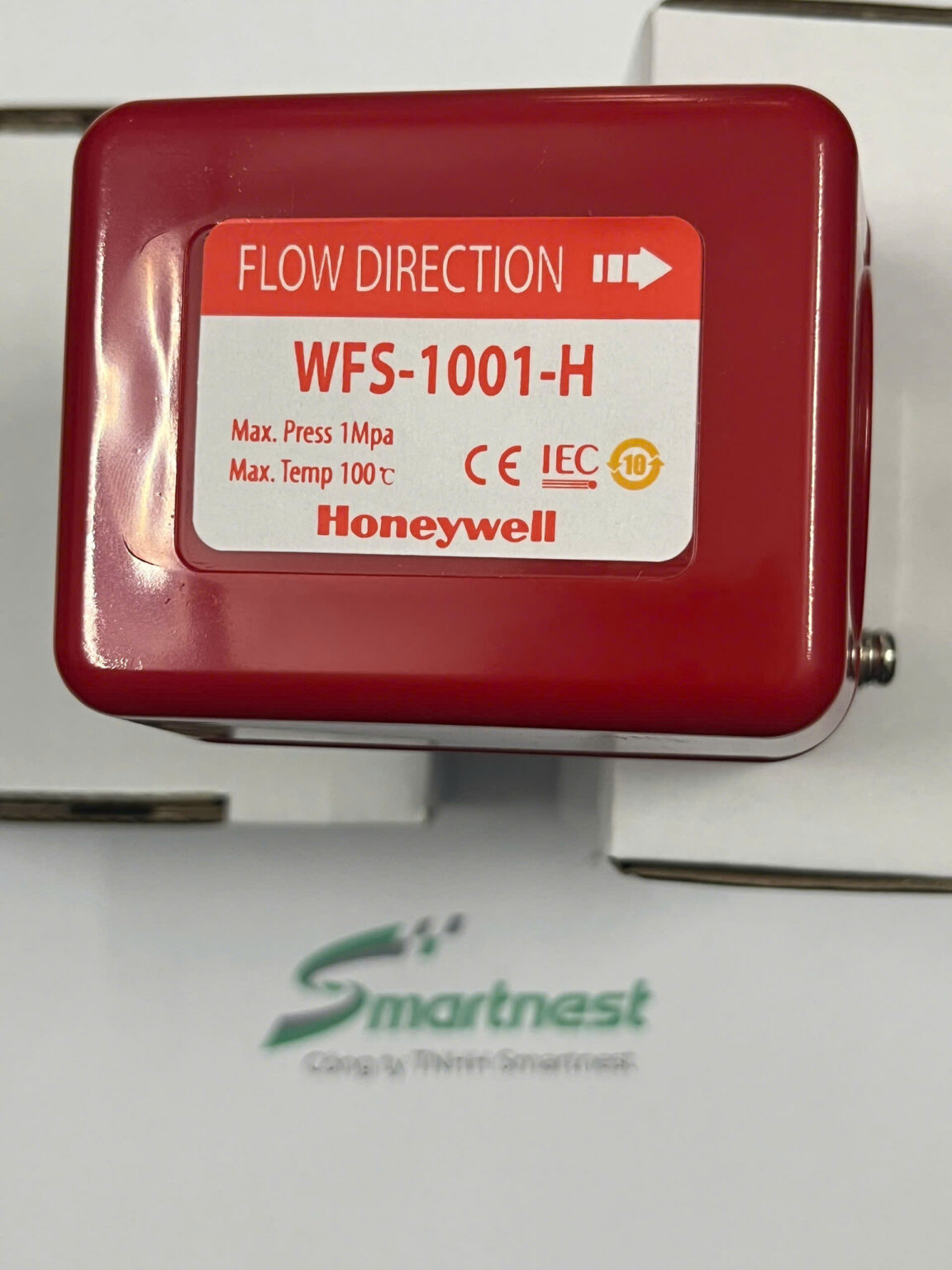

Honeywell WFS-1001-H – công tắc dòng chảy nước dạng paddle.
1. Công tắc dòng chảy Chiller là gì?
Công tắc dòng chảy Chiller, hay Chiller flow switch, là thiết bị dùng để phát hiện sự hiện diện hoặc thay đổi của dòng nước trong đường ống. Khi dòng nước đạt điều kiện tác động, cơ cấu bên trong flow switch thay đổi trạng thái tiếp điểm điện.
Trong một hệ thống Chiller, tín hiệu này có thể được đưa vào bộ điều khiển, mạch interlock hoặc hệ thống BMS để thực hiện logic được thiết kế cho dự án.
2. Honeywell WFS-1001-H hoạt động như thế nào?
Honeywell WFS-1001-H sử dụng cơ cấu paddle đặt trong đường ống. Khi nước chảy qua, lực của dòng chất lỏng tác động lên paddle và làm thay đổi trạng thái cơ cấu công tắc.
Nguyên lý hoạt động cơ bản
Dòng nước tác động lên paddle bên trong đường ống.
Chuyển động của paddle tác động lên cơ cấu chuyển mạch.
Tiếp điểm SPDT chuyển trạng thái theo điều kiện dòng chảy.
Tín hiệu được sử dụng trong logic điều khiển hoặc giám sát theo thiết kế.
Honeywell mô tả WFS series có thể được đấu để đóng một mạch và mở mạch thứ hai khi lưu lượng chất lỏng vượt hoặc giảm dưới mức đã điều chỉnh. :contentReference[oaicite:1]{index=1}
3. Vì sao hệ thống Chiller cần giám sát dòng nước?
Trong mạch nước Chiller, chỉ biết rằng máy bơm đã nhận lệnh chạy chưa đủ để xác nhận nước đang lưu thông đúng điều kiện. Một flow switch có thể bổ sung tín hiệu trạng thái dòng cho hệ thống điều khiển.
- Kiểm tra điều kiện có dòng nước trong đường ống.
- Đưa trạng thái Flow/No Flow về controller.
- Cung cấp tín hiệu đầu vào cho logic interlock.
- Giám sát trạng thái dòng trong hệ thống HVAC.
- Hỗ trợ BMS nhận biết trạng thái của mạch nước.
4. WFS-1001-H được ứng dụng ở đâu trong HVAC?
4.1. Hệ thống Chiller
Honeywell WFS-1001-H có thể được sử dụng để tạo tín hiệu trạng thái dòng nước trong các mạch nước của hệ thống Chiller. Tín hiệu này có thể được đưa vào logic điều khiển theo thiết kế của hệ thống.
4.2. Hệ thống bơm nước
Khi máy bơm hoạt động, hệ thống có thể cần xác nhận rằng nước thực sự đang lưu thông. Flow switch cung cấp một tín hiệu độc lập với lệnh chạy của bơm, giúp controller hoặc BMS có thêm thông tin về trạng thái đường ống.
4.3. Hệ thống HVAC tuần hoàn nước
Với các mạch nước tuần hoàn, flow switch có thể được sử dụng khi yêu cầu của hệ thống là nhận biết trạng thái dòng thay vì đo giá trị lưu lượng liên tục.
4.4. Hệ thống BMS
Tiếp điểm SPDT có thể được đưa về ngõ vào digital input của bộ điều khiển hoặc BMS nếu phù hợp với sơ đồ điện. BMS sau đó có thể sử dụng trạng thái này trong cảnh báo, giám sát hoặc logic điều khiển.
5. Flow Switch và Flow Meter khác nhau như thế nào?
Đây là điểm rất quan trọng khi lựa chọn thiết bị. Hai nhóm thiết bị đều liên quan đến dòng chảy nhưng mục đích sử dụng khác nhau.
| Tiêu chí | Flow Switch | Flow Meter / Flow Transmitter |
|---|---|---|
| Mục đích chính | Phát hiện trạng thái dòng theo điểm tác động | Đo hoặc truyền giá trị lưu lượng |
| Đầu ra | Tiếp điểm chuyển mạch tùy model | Analog, pulse hoặc digital tùy thiết bị |
| Hiển thị L/min | Không phải chức năng chính | Có thể cung cấp giá trị lưu lượng |
| Ứng dụng interlock | Phù hợp | Có thể sử dụng tùy thiết kế |
| WFS-1001-H | ✓ | Không phải flow meter |
6. Thông số kỹ thuật Honeywell WFS-1001-H
Khi lựa chọn WFS-1001-H cho dự án, cần kiểm tra đồng thời đường kính ống, điều kiện lưu lượng, áp suất, nhiệt độ môi chất và yêu cầu tiếp điểm.
| Thông số | WFS-1001-H |
|---|---|
| Loại thiết bị | Water Flow Switch dạng paddle |
| Nguyên lý | Cánh gạt tác động theo dòng chất lỏng |
| Tiếp điểm | SPDT |
| Môi chất | Nước hoặc chất lỏng phù hợp với vật liệu của thiết bị |
| Áp suất làm việc | 10 kgf/cm², xấp xỉ 1 MPa |
| Áp suất chịu được | 17,5 kgf/cm² |
| Nhiệt độ chất lỏng tối đa | 100°C |
| Nhiệt độ chất lỏng tối thiểu | Không sử dụng cho chất lỏng dưới 0°C |
| Điện trở tải AC | 5 A tại 125 VAC; 2,5 A tại 250 VAC |
7. Chọn WFS-1001-H theo đường kính ống và lưu lượng
Không nên chỉ nhìn vào kích thước đường ống để lựa chọn flow switch. Cần đối chiếu thêm lưu lượng vận hành thực tế với bảng flow control của WFS-1001-H.
| Đường kính ống | Min On-Flow | Min Off-Flow | Max On-Flow | Max Off-Flow |
|---|---|---|---|---|
| 1″ | 15 LPM | 8 LPM | 45 LPM | 41 LPM |
| 1-1/4″ | 26 LPM | 13 LPM | 75 LPM | 68 LPM |
| 1-1/2″ | 29 LPM | 20 LPM | 105 LPM | 94 LPM |
| 2″ | 34 LPM | 17 LPM | 120 LPM | 105 LPM |
| 2-1/2″ | 60 LPM | 34 LPM | 210 LPM | 188 LPM |
| 3″ | 68 LPM | 30 LPM | 288 LPM | 275 LPM |
| 4″ | 128 LPM | 64 LPM | 412 LPM | 360 LPM |
| 5″ | 225 LPM | 113 LPM | 750 LPM | 652 LPM |
| 6″ | 345 LPM | 172 LPM | 1125 LPM | 975 LPM |
8. Hướng dẫn cơ bản khi lắp đặt WFS-1001-H
Vị trí lắp đặt có ảnh hưởng trực tiếp đến khả năng phản ứng của paddle. Do đó, cần tuân thủ hướng dẫn kỹ thuật của thiết bị thay vì lắp flow switch ngay tại những vị trí dòng chảy bị nhiễu mạnh.
- Xác định chiều dòng chảy: bảo đảm thiết bị được lắp đúng hướng dòng.
- Chọn paddle phù hợp: sử dụng paddle tương ứng với đường kính ống.
- Tránh vị trí nhiễu dòng: không đặt quá gần elbow, valve hoặc các điểm gây thay đổi dòng đột ngột.
- Kiểm tra khoảng cách: duy trì khoảng cách phù hợp với yêu cầu kỹ thuật trước điểm gây nhiễu dòng.
- Kiểm tra tiếp điểm: xác nhận trạng thái COM, NO và NC trước khi kết nối vào controller/BMS.
- Kiểm tra thực tế: chạy hệ thống và xác nhận trạng thái Flow/No Flow.
9. Tiếp điểm SPDT của WFS-1001-H dùng như thế nào?
SPDT là cấu hình tiếp điểm chuyển mạch gồm chân chung và hai trạng thái thường mở/thường đóng. Trong một mạch điều khiển, kỹ thuật viên có thể lựa chọn trạng thái phù hợp với logic của hệ thống.
| Tiếp điểm | Ý nghĩa | Ứng dụng điển hình |
|---|---|---|
| COM | Chân chung | Kết nối chung của mạch chuyển mạch |
| NO | Normally Open | Dùng khi cần trạng thái thường mở theo thiết kế |
| NC | Normally Closed | Dùng khi cần trạng thái thường đóng theo thiết kế |
Việc lựa chọn NO hoặc NC không nên thực hiện theo thói quen mà cần dựa trên sơ đồ điện, logic điều khiển và yêu cầu của từng dự án.
WFS-1001-H có thể được sử dụng trong các hệ thống đường nước cần tín hiệu trạng thái dòng chảy.
10. Khi nào nên chọn WFS-1001-H thay vì cảm biến lưu lượng?
Câu trả lời phụ thuộc vào yêu cầu của hệ thống.
11. Ưu điểm của Honeywell WFS-1001-H trong hệ thống HVAC
- Thiết kế dạng paddle phù hợp cho đường nước.
- Tiếp điểm SPDT thuận tiện cho các mạch điều khiển.
- Có thể sử dụng để tạo tín hiệu Flow/No Flow.
- Phù hợp với nhiều ứng dụng giám sát dòng nước trong HVAC.
- Có bảng flow control theo đường kính ống để hỗ trợ lựa chọn.
- Có thể tích hợp tín hiệu vào controller hoặc BMS theo thiết kế.
Honeywell cho biết WFS series được sử dụng trên các đường chất lỏng chứa nước hoặc chất lỏng không gây hại cho vật liệu của thiết bị; dòng sản phẩm cũng được thiết kế cho operating control. :contentReference[oaicite:3]{index=3}
12. Câu hỏi thường gặp về WFS-1001-H
WFS-1001-H có phải flow meter không?
Không. WFS-1001-H là water flow switch. Thiết bị dùng để thay đổi trạng thái tiếp điểm theo điều kiện dòng chảy, không phải thiết bị đo và hiển thị lưu lượng liên tục.
WFS-1001-H dùng tiếp điểm gì?
WFS-1001-H thuộc dòng paddle-type SPDT water flow switch.
WFS-1001-H có dùng cho Chiller được không?
Có thể sử dụng trong các mạch nước Chiller khi thông số môi chất, lưu lượng, áp suất, nhiệt độ và điều kiện lắp đặt phù hợp với yêu cầu kỹ thuật của thiết bị và thiết kế hệ thống.
WFS-1001-H có kết nối BMS được không?
Tiếp điểm của flow switch có thể được đưa vào ngõ vào số của controller/BMS nếu phù hợp với sơ đồ điện và phần cứng của hệ thống.
Có thể dùng WFS-1001-H để biết chính xác lưu lượng nước không?
Không nên. Nếu cần giá trị lưu lượng liên tục, nên sử dụng flow meter hoặc flow transmitter chuyên dụng.
