Công tắc dòng chảy nước Honeywell WFS-1001-H
Honeywell WFS-1001-H là công tắc dòng chảy nước dạng cánh gạt (paddle type), sử dụng tiếp điểm SPDT để giám sát trạng thái dòng chảy trong đường ống. Thiết bị có thể chuyển trạng thái tiếp điểm khi lưu lượng chất lỏng vượt hoặc giảm xuống dưới ngưỡng đã điều chỉnh, phù hợp cho nhiều ứng dụng giám sát và điều khiển trong hệ thống HVAC, bơm và đường ống nước.
Công tắc dòng chảy nước Honeywell WFS-1001-H là gì?
Honeywell WFS-1001-H là water flow switch dạng cánh gạt được thiết kế để phát hiện sự thay đổi của dòng chất lỏng trong đường ống. Khi lưu lượng đạt đến giá trị điều chỉnh, lực của dòng chảy tác động lên cánh gạt và làm thay đổi trạng thái của cơ cấu tiếp điểm.
Với cấu trúc SPDT (Single Pole Double Throw), thiết bị có thể đóng một mạch và mở một mạch khác tùy theo trạng thái dòng chảy. Tín hiệu từ công tắc có thể được đưa vào mạch điều khiển, cảnh báo hoặc interlock của hệ thống phù hợp.
WFS-1001-H được thiết kế cho các đường ống chứa nước hoặc chất lỏng không nguy hiểm và không gây ảnh hưởng đến các vật liệu đồng, đồng thau hoặc hợp kim đồng được sử dụng trong thiết bị. Honeywell cũng lưu ý không sử dụng dòng WFS trên đường ống chứa chất lỏng có nhiệt độ dưới 0°C.
Nếu bạn đang tìm hiểu sự khác nhau giữa các thiết bị đóng/ngắt theo điều kiện vận hành, có thể tham khảo thêm bài công tắc áp suất và công tắc dòng chảy .
🔎 Tham khảo sản phẩm:

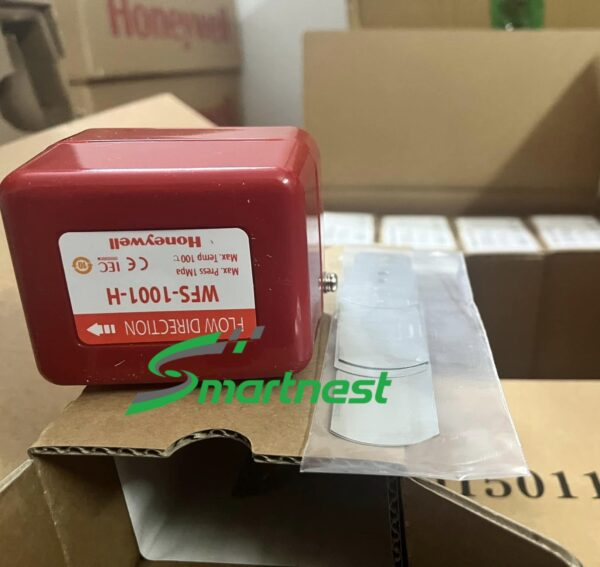

Honeywell WFS-1001-H – Công tắc dòng chảy nước Water Flow Switch
Nguyên lý hoạt động của Honeywell WFS-1001-H
WFS-1001-H hoạt động dựa trên chuyển động của cánh gạt (paddle) đặt trong dòng chất lỏng. Khi nước chảy qua đường ống, lực tác động lên cánh gạt sẽ làm cơ cấu bên trong chuyển động và thay đổi trạng thái tiếp điểm.
Khi lưu lượng tăng đến mức cài đặt, cánh gạt tác động lên cơ cấu chuyển mạch. Khi lưu lượng giảm xuống dưới ngưỡng, cơ cấu sẽ trở về trạng thái tương ứng. Vì vậy, WFS-1001-H phù hợp cho các ứng dụng cần xác nhận trạng thái Flow / No Flow thay vì đo và hiển thị lưu lượng liên tục.
WFS-1001-H được ứng dụng ở đâu?
Công tắc dòng chảy nước có thể được sử dụng tại nhiều vị trí cần giám sát trạng thái lưu lượng trong hệ thống. Một số ứng dụng phổ biến của WFS-1001-H gồm:
❄️ Hệ thống Chiller
Giám sát trạng thái dòng nước trong mạch nước lạnh và cung cấp tín hiệu flow/no-flow cho hệ thống điều khiển hoặc interlock phù hợp.
💧 Hệ thống bơm nước
Kiểm tra sự hiện diện của dòng chảy sau khi bơm vận hành, hỗ trợ phát hiện tình trạng bơm hoạt động nhưng lưu lượng không đạt yêu cầu.
🌬️ HVAC
Giám sát dòng nước trong các mạch nước nóng, nước lạnh và các hệ thống HVAC sử dụng đường ống chất lỏng.
🏭 Hệ thống xử lý nước
Theo dõi trạng thái dòng chảy trong các đường ống của hệ thống xử lý và tuần hoàn nước.
Công tắc dòng chảy và cảm biến dòng chảy khác nhau thế nào?
Hai khái niệm flow switch và flow sensor thường bị sử dụng thay thế cho nhau, nhưng chức năng không hoàn toàn giống nhau.
| Thiết bị | Chức năng chính | Tín hiệu |
|---|---|---|
| Flow Switch | Phát hiện trạng thái dòng chảy theo ngưỡng cài đặt | Tiếp điểm đóng/ngắt |
| Flow Sensor | Cảm nhận hoặc đo lưu lượng | Tùy loại cảm biến |
| Flow Meter | Đo và hiển thị lưu lượng | Hiển thị / tín hiệu đo |
| Flow Transmitter | Đo lưu lượng và truyền tín hiệu đến hệ thống điều khiển | Ví dụ 4–20 mA hoặc tín hiệu số |
Vì vậy, Honeywell WFS-1001-H là flow switch. Thiết bị phù hợp khi hệ thống cần xác nhận có hoặc không có dòng chảy theo một ngưỡng đã điều chỉnh, thay vì yêu cầu đo lưu lượng liên tục.
Thông số kỹ thuật Honeywell WFS-1001-H
| Model | WFS-1001-H |
| Loại thiết bị | Water Flow Switch – công tắc dòng chảy dạng cánh gạt |
| Tiếp điểm | SPDT |
| Áp suất làm việc | 10 kgf/cm² (xấp xỉ 981 kPa) |
| Áp suất chịu đựng | 17.5 kgf/cm² (xấp xỉ 1.72 MPa) |
| Nhiệt độ chất lỏng | Tối đa 100°C; không sử dụng với chất lỏng dưới 0°C |
| Vật liệu chính | Vỏ nhựa; cánh gạt bằng inox; thân bằng đồng |
| Điện trở cách điện | >100 MΩ tại DC 500 V |
| Điện áp chịu đựng | AC 1500 V / 1 phút |
| Tải AC | 125 VAC: 5 A; 250 VAC: 2.5 A |
| Tải DC | 115 VDC: 0.3 A; 230 VDC: 0.15 A |
| Tuổi thọ tiếp điểm | Theo điều kiện tải và thông số kỹ thuật của nhà sản xuất |
Dải lưu lượng theo kích thước đường ống
WFS-1001-H sử dụng các cánh gạt phù hợp với nhiều kích thước đường ống. Bảng dưới đây thể hiện phạm vi điều khiển lưu lượng theo dữ liệu thử nghiệm của nhà sản xuất. Giá trị thực tế có thể thay đổi theo điều kiện vận hành và cần được hiệu chỉnh tại hiện trường bằng lưu lượng kế khi cần độ chính xác cao.
| Đường ống | On-Flow min | Off-Flow min | On-Flow max | Off-Flow max |
|---|---|---|---|---|
| 1″ | 15 LPM | 8 LPM | 45 LPM | 41 LPM |
| 1-1/4″ | 26 LPM | 13 LPM | 75 LPM | 68 LPM |
| 1-1/2″ | 29 LPM | 20 LPM | 105 LPM | 94 LPM |
| 2″ | 34 LPM | 17 LPM | 120 LPM | 105 LPM |
| 2-1/2″ | 60 LPM | 34 LPM | 210 LPM | 188 LPM |
| 3″ | 68 LPM | 30 LPM | 288 LPM | 275 LPM |
| 4″ | 128 LPM | 64 LPM | 412 LPM | 360 LPM |
| 5″ | 225 LPM | 113 LPM | 750 LPM | 652 LPM |
| 6″ | 345 LPM | 172 LPM | 1125 LPM | 975 LPM |
Lưu ý khi lắp đặt Honeywell WFS-1001-H
Vị trí lắp đặt có ảnh hưởng trực tiếp đến khả năng phát hiện dòng chảy của công tắc. Khi bố trí thiết bị, cần chú ý hướng dòng chảy và vị trí của cánh gạt trong đường ống.
- Đảm bảo hướng dòng chảy phù hợp với vị trí lắp đặt của công tắc.
- Chọn cánh gạt phù hợp với kích thước đường ống.
- Không để cánh gạt bị cản trở trong quá trình chuyển động.
- Hạn chế lắp thiết bị quá gần elbow, valve hoặc các vị trí gây nhiễu dòng.
- Theo tài liệu kỹ thuật, khoảng cách từ vị trí lắp đến elbow, valve hoặc điểm hạn chế dòng chảy gần nhất nên tối thiểu bằng 5 lần đường kính ống.
- Sau khi lắp đặt cần kiểm tra trạng thái NO, NC và COM theo sơ đồ đấu dây của thiết bị.
- Khi cần thiết lập ngưỡng chính xác, nên kiểm tra lưu lượng thực tế bằng flow meter.
Vì sao WFS-1001-H phù hợp cho hệ thống HVAC?
Trong HVAC, nhiều thiết bị không cần một tín hiệu đo lưu lượng liên tục mà chỉ cần biết hệ thống có đang đạt điều kiện dòng chảy hay không. Đây là trường hợp mà flow switch có thể phát huy vai trò.
- Giám sát trạng thái dòng nước trong mạch HVAC.
- Kiểm tra điều kiện flow/no-flow của hệ thống bơm.
- Cung cấp tiếp điểm cho mạch điều khiển hoặc cảnh báo.
- Hỗ trợ interlock giữa dòng chảy và thiết bị liên quan.
- Phù hợp với các hệ thống cần phát hiện thay đổi lưu lượng theo ngưỡng cài đặt.
Honeywell WFS-1001-H có ưu điểm gì?
Thiết kế paddle
Cơ cấu cánh gạt trực tiếp phản ứng với dòng chất lỏng trong đường ống.
Tiếp điểm SPDT
Cho phép sử dụng trạng thái NO, NC và COM trong các mạch điều khiển phù hợp.
Dải ứng dụng rộng
Có bảng phạm vi điều khiển theo nhiều kích thước đường ống từ 1 đến 6 inch.
Ứng dụng HVAC
Có thể tích hợp vào các hệ thống HVAC, bơm và đường ống nước cần giám sát flow/no-flow.
Câu hỏi thường gặp về Honeywell WFS-1001-H
WFS-1001-H là thiết bị gì?
WFS-1001-H là công tắc dòng chảy nước dạng cánh gạt (paddle type), sử dụng tiếp điểm SPDT để giám sát trạng thái dòng chảy trong đường ống.
WFS-1001-H có phải là flow sensor không?
WFS-1001-H là flow switch. Thiết bị được sử dụng để phát hiện trạng thái dòng chảy theo ngưỡng cài đặt, không phải thiết bị đo lưu lượng liên tục như flow meter hoặc flow transmitter.
WFS-1001-H dùng cho chiller được không?
Có thể sử dụng để giám sát trạng thái dòng nước trong hệ thống chiller khi thông số vận hành và phạm vi flow-control phù hợp với yêu cầu hệ thống. Tín hiệu tiếp điểm có thể được đưa vào mạch điều khiển hoặc interlock phù hợp.
WFS-1001-H dùng cho đường ống kích thước nào?
Tài liệu kỹ thuật cung cấp phạm vi điều khiển cho nhiều kích thước đường ống từ 1 đến 6 inch. Việc lựa chọn cần dựa trên đường kính ống, lưu lượng thực tế và ngưỡng On-Flow/Off-Flow yêu cầu.
Có thể điều chỉnh ngưỡng dòng chảy của WFS-1001-H không?
Có. WFS-1001-H có cơ cấu điều chỉnh để thiết lập ngưỡng tác động của công tắc. Khi cần độ chính xác cao tại hiện trường, nên kiểm tra bằng lưu lượng kế sau khi điều chỉnh.
