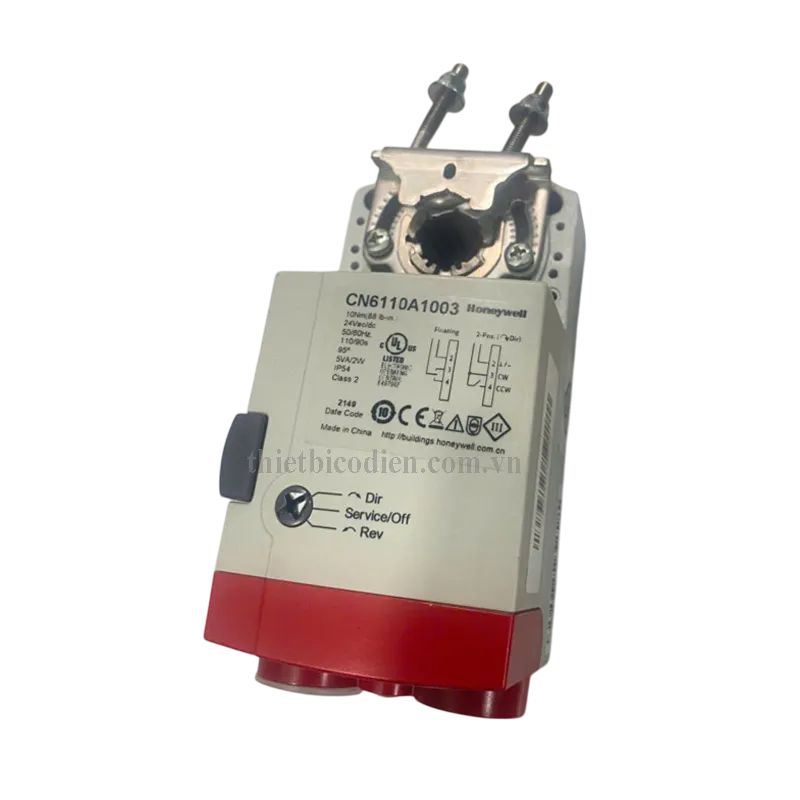

ĐỘNG CƠ ĐIỀU KHIỂN VAN GIÓ HONEYWELL CN6110A1003
Tổng quan về động cơ điều khiển van gió Honeywell CN6110A1003:
Trong các hệ thống HVAC và BMS, việc kiểm soát chính xác lưu lượng không khí là yếu tố quyết định hiệu suất vận hành. Thiết bị động cơ điều khiển van gió Honeywell CN6110A1003 là dòng truyền động ghép nối trực tiếp, không lò xo phản hồi (non-spring return). Thiết bị được thiết kế để cung cấp khả năng điều khiển thả nổi (floating) hoặc hai vị trí (ON/OFF).
Với lực mô-men xoắn định mức 10 Nm (88 lb-in), thiết bị vận hành ổn định cho các van gió có diện tích lên đến 20 sq ft. Sản phẩm hoạt động trên nguồn điện áp thấp 24 Vac/dc, đảm bảo an toàn và dễ dàng tích hợp vào tủ điều khiển. Dòng động cơ điều khiển van gió này là giải pháp đáng tin cậy cho kỹ sư trong việc tự động hóa luồng khí. Smartnest nhập khẩu và phân phối chính thức sản phẩm Honeywell, mang đến thiết bị chuẩn hãng cho thị trường Việt Nam.
Nguyên lý hoạt động của động cơ van gió Honeywell CN6110A1003
Thiết bị vận hành dựa trên cơ chế truyền động bánh răng, nhận tín hiệu điện để thay đổi góc quay trục van. Động cơ hoạt động theo chế độ 2 vị trí hoặc thả nổi thông qua các chân đấu nối tín hiệu 3 và 4. Khi cấp nguồn 24 Vac/dc, động cơ quay theo chiều kim đồng hồ (CW) hoặc ngược lại (CCW). Khi ngắt tín hiệu, động cơ dừng và giữ nguyên vị trí.
Thời gian thực hiện hành trình xoay 90 độ là 90 giây. Góc xoay cơ học tối đa đạt 95 độ. Thiết bị tích hợp công tắc chức năng Service/Off. Khi chuyển sang chế độ này, mọi chuyển động tự động bị hủy bỏ. Người vận hành sử dụng nút ly hợp (declutch button) để tách hệ thống bánh răng, cho phép điều chỉnh góc mở van bằng tay an toàn khi bảo trì.
Ứng dụng động cơ điều khiển van gió trong hệ thống HVAC và công nghiệp
Model Honeywell CN6110A1003 hoạt động bền bỉ trong dải nhiệt độ môi trường từ -20 đến +60 độ C. Dưới đây là 4 ứng dụng phổ biến:
- Ứng dụng trong hệ thống AHU : Thiết bị lắp đặt tại đường ống gió cấp hoặc hồi. Mô-men xoắn 10 Nm giúp đóng mở dứt khoát cánh van lớn, kiểm soát chính xác lượng gió tươi vào buồng hòa trộn.
- Ứng dụng điều khiển VAV: Tại các hộp lưu lượng gió biến thiên, bộ truyền động nhận tín hiệu từ cảm biến nhiệt độ để điều tiết tiết diện ống. Quá trình này giúp động cơ van gió điều chỉnh lượng khí lạnh cho từng khu vực, tối ưu mức tiêu thụ năng lượng chiller.
- Ứng dụng tại nắp thông gió nhà xưởng (Ventilation Flaps): Thiết bị gắn trực tiếp lên nắp thông gió trên mái hoặc vách. Khi nhiệt độ xưởng vượt ngưỡng, hệ thống tự động mở nắp để xả nhiệt. Chuẩn IP54 bảo vệ thiết bị trước bụi và nước nhẹ trong môi trường công nghiệp.
- Ứng dụng điều khiển cửa chớp (Louvers): Tại tháp giải nhiệt, thiết bị được dùng để đóng mở cửa chớp lấy gió. Hành trình quay chuẩn xác cùng giới hạn cơ học giúp cánh chớp đóng kín, ngăn mưa hoặc côn trùng khi hệ thống dừng hoạt động.
Lợi ích khi lắp đặt động cơ van gió Honeywell CN6110A1003
- Tuổi thọ cơ học cao: Thiết bị đạt độ bền 60.000 chu kỳ hành trình đầy đủ và 1.5 triệu lần định vị lại (repositions). Yếu tố này tối ưu hóa chi phí bảo trì vòng đời cho nhà thầu.
- Vận hành êm ái: Độ ồn tối đa chỉ ở mức 35 dB(A) tại khoảng cách 1 mét. Lợi ích này đáp ứng yêu cầu khắt khe của hệ thống VAV tại bệnh viện, phòng họp.
- Thi công linh hoạt: Động cơ đi kèm ngàm kẹp đa năng (Universal Shaft Adapter), tương thích trục tròn (3/8 đến 5/8 inch) và trục vuông (1/4 đến 1/2 inch). Ngàm chống xoay cho phép lắp đặt theo nhiều hướng trong không gian hẹp.
- Đấu nối trực tiếp: Nắp đậy khoang đấu nối có thể tháo rời. Kỹ thuật viên đấu cáp trực tiếp vào cầu đấu bên trong mà không cần sử dụng hộp box phụ, rút ngắn thời gian thi công.
Thông số kỹ thuật động cơ điều khiển van gió Honeywell CN6110A1003
| Hạng mục thông số | Chi tiết kỹ thuật |
| Model | Honeywell CN6110A1003 |
| Điện áp cung cấp | 24 Vac/dc, 50/60 Hz |
| Lực mô-men xoắn | 10 Nm (88 lb-in) |
| Công suất tiêu thụ | 5 VA / 2 W |
| Chế độ điều khiển | Thả nổi (Floating) / 2-vị trí (ON/OFF) |
| Thời gian hành trình | 90 giây (tại dc hoặc 50 Hz ac) |
| Góc xoay tối đa | 95° ± 3° |
| Phản hồi vị trí / Công tắc phụ | Không có (No feedback and without aux. Switch) |
| Cấp bảo vệ vỏ ngoài | IP54 |
| Nhiệt độ hoạt động | -5 đến +140 °F (-20 đến +60 °C) |
| Độ ồn hoạt động | 35 dB(A) max tại 1 m |
| Chứng nhận tiêu chuẩn | CE & UL |
Smartnest – Nhập khẩu và phân phối chính thức động cơ điều khiển van gió Honeywell
CÔNG TY TNHH Smartnest tự hào là đơn vị nhập khẩu và phân phối chính thức các sản phẩm Honeywell tại thị trường Việt Nam. Lựa chọn hợp tác cùng chúng tôi, các đối tác sẽ nhận được những giá trị cốt lõi sau:
- Cam kết chất lượng: Đảm bảo 100% thiết bị có nguồn gốc xuất xứ rõ ràng, đi kèm đầy đủ chứng nhận CO (Certificate of Origin) và CQ (Certificate of Quality).
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư trực tiếp tư vấn giải pháp, hỗ trợ quá trình lựa chọn thiết bị và xử lý sự cố kỹ thuật trong quá trình thi công, vận hành.
- Chính sách hậu mãi: Áp dụng chế độ bảo hành chính hãng, tuân thủ đúng các tiêu chuẩn và quy định từ Honeywell.
