Actuator Động Cơ Van Gió Nước Honeywell — Giải Pháp Truyền Động Chính Xác
Để hệ thống cấp gió (damper) hoặc hệ thống nước lạnh (valve) trong mạng lưới HVAC vận hành trơn tru theo kịch bản tự động, lực truyền động cơ học phải được cung cấp một cách bền bỉ và chính xác. Actuator (động cơ van gió/nước) Honeywell là lựa chọn chuyên dụng, đáp ứng lực momen xoắn cao, mang lại độ phản hồi tín hiệu chuẩn xác từ hệ thống điều khiển trung tâm.
Actuator Động Cơ Van Gió Nước Honeywell Là Gì?
Actuator Honeywell là một thiết bị cơ điện đóng vai trò “cơ bắp” của hệ thống tự động hóa tòa nhà. Thiết bị nhận tín hiệu điện từ bộ điều khiển DDC (Digital Direct Controller) hoặc thermostat, sau đó chuyển đổi thành chuyển động quay cơ học. Lực xoay này trực tiếp thao tác đóng/mở cánh bướm gió (damper) để điều phối không khí, hoặc xoay trục van điều khiển (control valve) để điều tiết lưu lượng nước qua AHU, FCU.

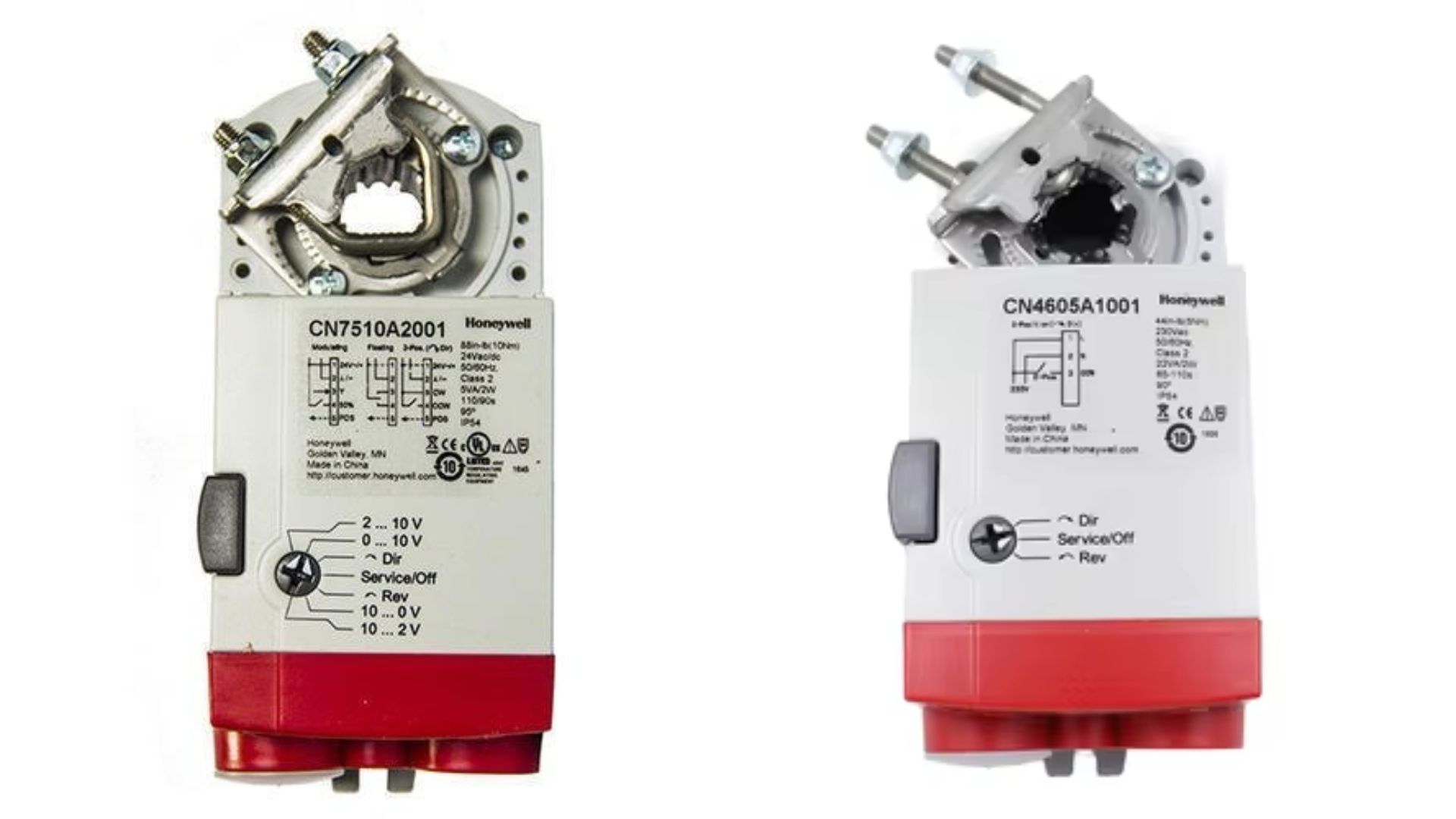

So Sánh Các Model
CN4605A1001
Đây là dòng động cơ điều khiển On/Off (đóng/mở hoàn toàn), cung cấp lực momen xoắn định mức 5Nm. Hoạt động trên nguồn điện lưới 230V thông dụng, model này loại bỏ nhu cầu trang bị thêm bộ nguồn chuyển đổi (transformer). Thiết kế nhỏ gọn giúp việc lắp đặt trong không gian hẹp trở nên dễ dàng.
Phù hợp cho: Các damper cấp gió tươi nhỏ, van nước On/Off, miệng gió thải (exhaust louver) hoặc các hệ thống không yêu cầu điều tiết tuyến tính phức tạp.
CN7510A2001
Dòng actuator điều khiển tuyến tính (modulating) cao cấp, sinh lực momen xoắn lên đến 10Nm, hoạt động bằng nguồn an toàn 24V (AC/DC). Điểm vượt trội là thiết bị nhận tín hiệu điều khiển Analog (0-10V DC hoặc 2-10V DC) từ DDC để xác định độ mở chính xác từ 0 đến 100%, đáp ứng hoàn hảo yêu cầu cân bằng lưu lượng linh hoạt của BMS.
Phù hợp cho: Hệ thống VAV (Variable Air Volume), damper hòa trộn không khí (mixing damper) của AHU cỡ lớn, hoặc các van nước lạnh tuyến tính yêu cầu điều khiển PID khắt khe.
Bảng So Sánh Nhanh
| Model | Lực Momen | Nguồn Cấp | Tín Hiệu Điều Khiển | Ứng Dụng Chính |
| CN4605A1001 | 5 Nm | 230 VAC | On / Off | Damper nhỏ, hệ thống gió cơ bản |
| CN7510A2001 | 10 Nm | 24 VAC/VDC | Modulating (0-10V) | VAV, AHU mixing damper, điều tiết BMS |
Hướng Dẫn Chọn Model
- Kích thước damper hoặc áp lực dòng nước là bao nhiêu? Việc chọn lực momen rất quan trọng. Theo quy tắc kinh nghiệm, với damper gió tiêu chuẩn (không roan cao su nén chặt), 5Nm như model CN4605A1001 có thể kéo được diện tích mặt cắt khoảng 1m². Đối với các damper chống cháy khói lớn hoặc van chịu áp lực chênh áp cao, bắt buộc phải dùng dòng 10Nm như CN7510A2001 hoặc cao hơn.
- Hệ thống điều khiển là loại gì? Nếu tủ điện chỉ xuất tín hiệu rơ-le đóng cắt (Digital Output), hãy chọn dòng On/Off. Nếu kết nối với ngõ ra Analog (AO) của bộ điều khiển trung tâm để chỉnh góc độ mở linh hoạt, bạn phải chọn dòng Modulating.
Thông Số Kỹ Thuật Chung
| Thông Số | Đặc Tính Cấu Tạo |
| Góc xoay tối đa | 95° (Có thể giới hạn bằng ngàm cơ học) |
| Chuẩn bảo vệ | IP54 (Chống bụi và tia nước) |
| Độ ồn hoạt động | Thấp (phù hợp trần văn phòng) |
| Ghép nối trục (Shaft Adapter) | Đa năng (Phù hợp trục tròn và trục vuông) |
Lưu Ý Lắp Đặt
- Lắp sai trục và khớp nối: Trục damper và ngàm kẹp của actuator không đồng tâm có thể gây kẹt phần cơ học, làm hỏng bánh răng truyền động bên trong theo thời gian. Kỹ sư phải đảm bảo siết bu-lông đều tay và định tâm trục xoay thẳng hàng.
- Cấp nhầm điện áp: Đưa nhầm nguồn động lực 230V vào chân nguồn của model 24V như CN7510A2001 sẽ gây nổ bo mạch ngay lập tức. Cần đo kiểm điện áp kỹ lưỡng tại domino tủ điện trước khi đấu nối cáp.
- Không đồng bộ tín hiệu Modulating: Khi dùng cáp tín hiệu điều khiển 0-10V đi chung mương cáp với dây điện lực 3 pha sẽ gây nhiễu từ trường. Phải sử dụng cáp điều khiển chống nhiễu (shielded cable) và tiếp địa màn chắn tại một đầu tủ DDC.
Tại Sao Chọn Công Ty TNHH Smartnest ?
- Cam kết cung cấp sản phẩm chuẩn hãng. Công Ty TNHH Smarnest hoạt động độc lập với vai trò đơn vị phân phối chính thức của Honeywell (chúng tôi tập trung vào phân phối, không trực tiếp nhập khẩu mã thiết bị này), mang lại sự an tâm tuyệt đối về chất lượng.
- Đội ngũ kỹ thuật hỗ trợ tính toán momen xoắn (Torque calculation), tư vấn chọn model actuator tương thích nhất với thông số damper/valve.
- Hệ sinh thái sản phẩm đầy đủ, từ cảm biến, van điện đến actuator, đảm bảo tính đồng bộ hoàn mỹ khi kết nối DDC.
Chính sách dự án linh hoạt, hỗ trợ giao hàng nhanh cho các gói thầu gấp gáp về tiến độ hoàn thành.
