Hệ Thống Cảm Biến CO Tầng Hầm Bãi Đỗ Xe — Giải Pháp Theo QCVN 06:2022 Với Dwyer CMS300 Và GSTA-C

Bãi đỗ xe ngầm là một trong những không gian nguy hiểm nhất trong tòa nhà về chất lượng không khí — xe ô tô hoạt động thải ra khí CO (Carbon Monoxide) liên tục, tích tụ nhanh trong không gian kín thiếu thông gió tự nhiên. Theo QCVN 06:2022/BXD và tiêu chuẩn ASHRAE 62.1, các bãi đỗ xe kín bắt buộc phải có hệ thống giám sát nồng độ CO và điều khiển thông gió tự động.

Công Ty TNHH SMARTNEST cung cấp giải pháp trọn gói: cảm biến CO Dwyer CMS300 và GSTA-C — từ tư vấn thiết kế đến cung cấp thiết bị chính hãng, hỗ trợ tích hợp BMS.

Tại Sao CO Tầng Hầm Là Vấn Đề Nghiêm Trọng?

Khí CO (Carbon Monoxide) sinh ra từ quá trình đốt cháy không hoàn toàn của động cơ xăng/dầu diesel. Đặc điểm nguy hiểm:

• Không màu, không mùi, không vị — con người không thể phát hiện bằng giác quan
• Nặng hơn không khí nhẹ — tích tụ ở tầm thở (0.5–1.5m từ sàn)
• Gắn kết với hemoglobin mạnh gấp 250 lần O2 — gây ngộ độc máu ngay cả ở nồng độ thấp

Quy Định Pháp Lý Tại Việt Nam

Theo QCVN 06:2022/BXD — Quy chuẩn kỹ thuật quốc gia về An toàn cháy cho nhà và công trình, bãi đỗ xe kín (underground parking) bắt buộc phải có:

• Hệ thống phát hiện khí CO tự động
• Hệ thống thông gió cơ học điều khiển theo nồng độ CO (không được dùng thông gió tự nhiên đơn thuần)
• Kích hoạt thông gió khi CO vượt 50 ppm, dừng khi CO < 25 ppm
• Cảnh báo âm thanh/ánh sáng khi CO vượt 100 ppm

Ngoài QCVN 06:2022, các dự án theo tiêu chuẩn quốc tế (LEED, LOTUS, BCA Green Mark) cũng yêu cầu giám sát CO liên tục và tích hợp với BMS tòa nhà.

Cảm Biến CO Dwyer — CMS300 Và GSTA-C

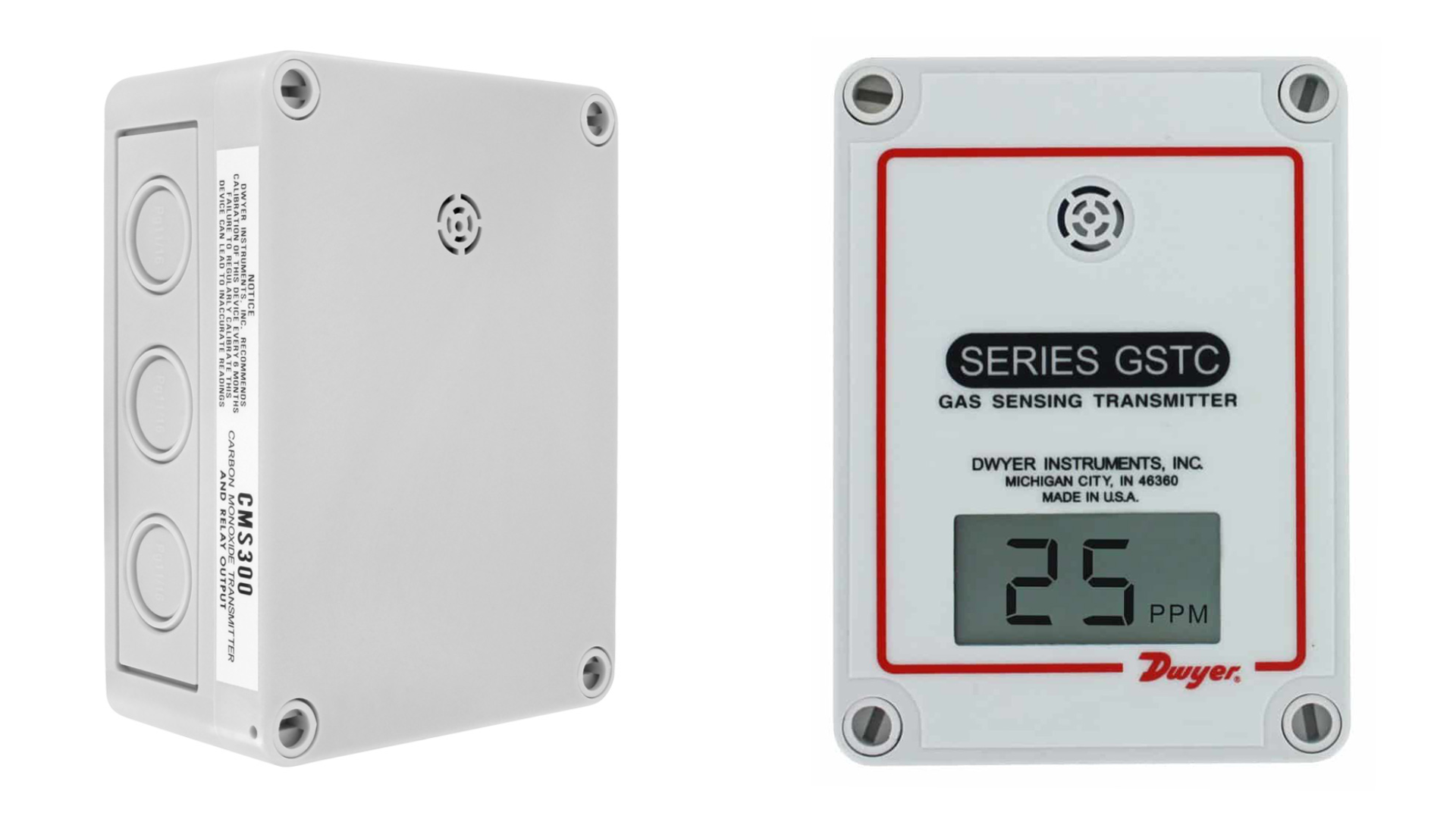

CMS300 — Cảm Biến CO Tích Hợp Transmitter Và Switch

CMS300 là model cao cấp hơn trong dòng cảm biến CO Dwyer, tích hợp đồng thời hai chức năng:

• Transmitter (bộ truyền tín hiệu): tín hiệu 4–20mA tỷ lệ tuyến tính với nồng độ CO 0–300 ppm → truyền về BMS/DDC để giám sát liên tục
• Switch (công tắc ngưỡng): relay SPDT kích hoạt khi CO vượt ngưỡng cài đặt → điều khiển trực tiếp quạt thông gió hoặc còi cảnh báo

Phù hợp cho: Bãi đỗ xe ngầm tích hợp BMS, hệ thống yêu cầu cả giám sát từ xa lẫn điều khiển trực tiếp quạt thông gió

GSTA-C — Cảm Biến CO Compact Dwyer

GSTA-C là model nhỏ gọn hơn trong dòng CO Dwyer, phù hợp cho ứng dụng đơn giản hơn không yêu cầu tín hiệu analog phức tạp. Thiết kế compact, lắp đặt nhanh, chi phí thấp hơn CMS300.Phù hợp cho: Bãi đỗ xe nhỏ, phòng máy phát điện, khu vực kín cần cảnh báo CO đơn giản không tích hợp BMS

Thiết Kế Hệ Thống CO Tầng Hầm

Mật Độ Cảm Biến

• Tiêu chuẩn ASHRAE 62.1: 1 cảm biến/200–400m² sàn bãi đỗ xe
• Dự án theo QCVN: tối thiểu 1 cảm biến/500m², khuyến nghị 1/300m²
• Ví dụ: tầng hầm 1,200m² → cần 3–4 cảm biến CMS300, bố trí đều theo mặt bằng

Vị Trí Lắp Đặt

• Độ cao: 1.0–1.5m từ sàn — CO nặng hơn không khí nhẹ nên tích tụ ở tầm thở
• Ưu tiên lắp gần: lối vào/ra xe, vị trí đậu xe nhiều nhất, cuối luồng gió (xa miệng cấp gió tươi)

Tránh lắp: ngay miệng cấp gió tươi (bị pha loãng, đọc sai), góc chết không lưu thông không khí

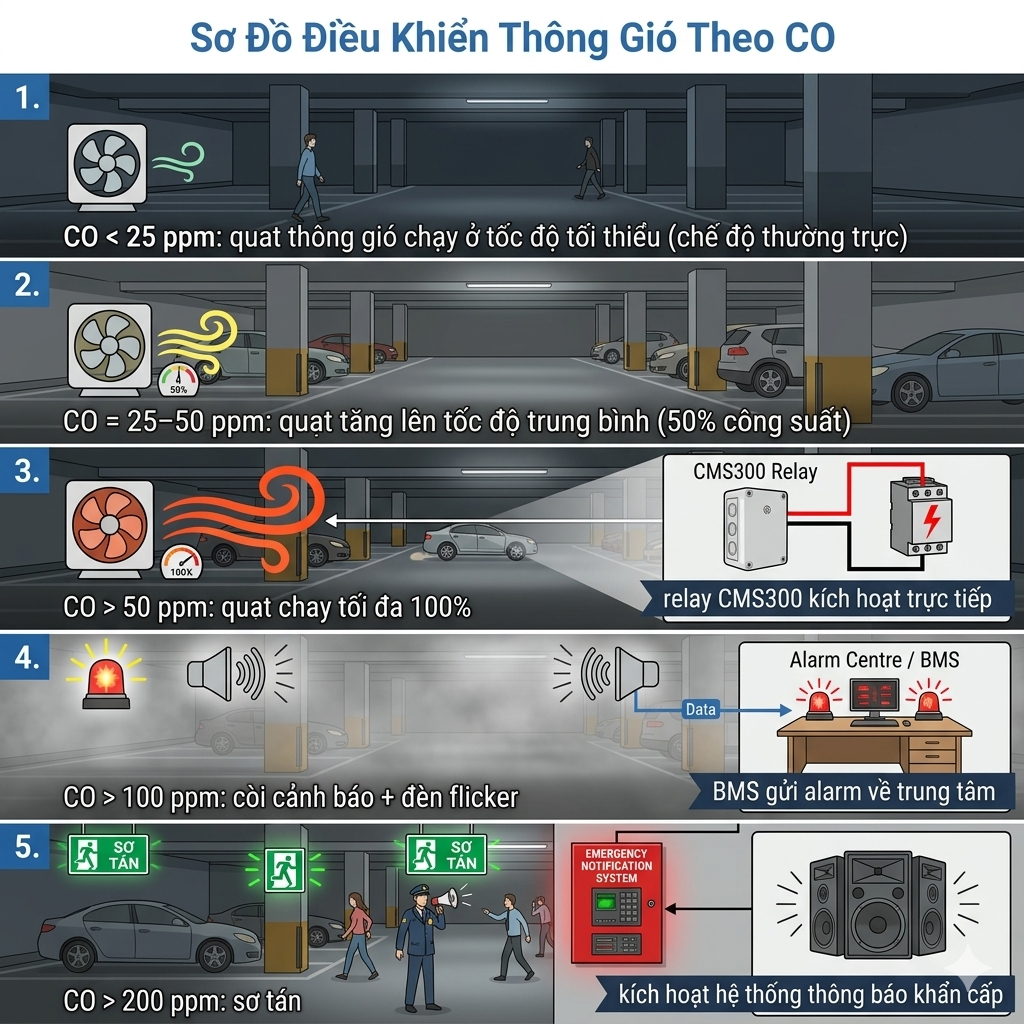

Sơ Đồ Điều Khiển Thông Gió Theo CO

Tích Hợp Với BMS — Hướng Dẫn Đấu Nối CMS300

• Tín hiệu 4–20mA: kết nối vào AI (Analog Input) của DDC controller — 4mA = 0 ppm, 20mA = 300 ppm
• Relay switch: kết nối vào DI (Digital Input) của DDC hoặc trực tiếp vào mạch khởi động quạt
• Dây tín hiệu: dùng dây shielded 2 lõi AWG20, nối đất màn chắn một đầu tại DDC
• Cài đặt ngưỡng relay: thông thường cài 50 ppm (kích hoạt quạt) và 25 ppm (quạt trở về tốc độ thường)

Bảo trì định kỳ: cell điện hóa suy giảm theo thời gian — cần kiểm tra hiệu chuẩn hàng năm, thay cell sau 2–3 năm

Lưu Ý Thực Tế Khi Lắp Đặt

Sai lầm thường gặp nhất trong các dự án tại Việt Nam:

• Lắp cảm biến CO quá cao: nhiều kỹ sư nhầm CO với khói (lắp sát trần) — CO thực tế nặng hơn không khí, cần lắp ở tầm 1–1.5m
• Lắp gần miệng cấp gió tươi: gió tươi pha loãng CO xung quanh miệng thổi — cảm biến đọc thấp hơn thực tế, không phát hiện nguy hiểm kịp thời
• Không thay cell định kỳ: cell điện hóa mất độ nhạy sau 2–3 năm — cảm biến vẫn có điện nhưng không còn phát hiện CO chính xác
• Dùng cảm biến không có tín hiệu analog: cảm biến chỉ có relay (không có 4–20mA) không tích hợp được vào BMS để giám sát xu hướng và lưu log dữ liệu.
