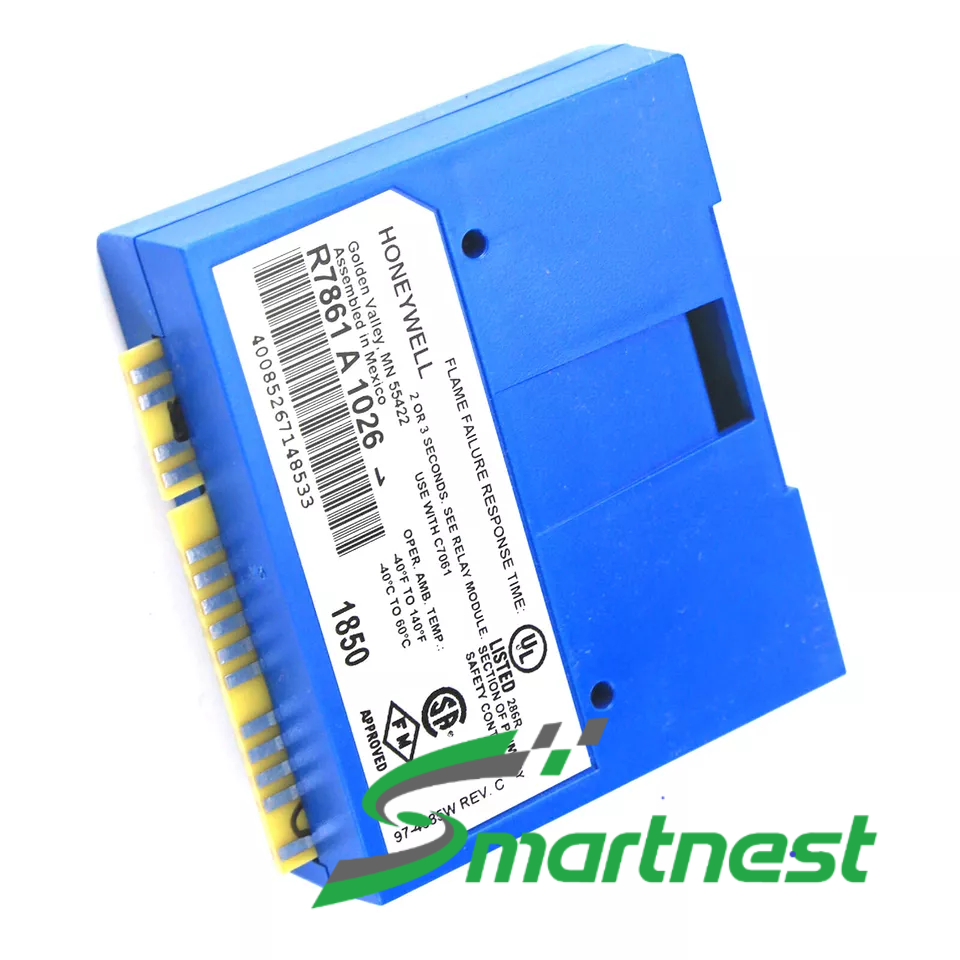

Bộ điều khiển đầu đốt Honeywell R7861A1026

R7861A1026 là bộ khuếch đại tín hiệu lửa dạng cắm (plug-in) của Honeywell, nhận tín hiệu tử ngoại từ đầu dò C7061 Self-Check và báo về bộ điều khiển dòng 7800. Chỉ nặng 71 g nhưng là mắt xích quyết định độ an toàn của cả cụm đốt.

🔹 Model: R7861A1026
🔹 Loại: Bộ khuếch đại lửa bán dẫn, dạng cắm
🔹 Đầu dò tương thích: C7061A — đầu dò UV tự kiểm tra
🔹 Bộ điều khiển: Dòng 7800 SERIES Relay Modules
🔹 Tự kiểm tra: 12 lần mỗi phút
🔹 Nhiệt độ làm việc: −40…60 °C
Tính năng nổi bật: Dynamic Self Check kiểm tra đầu dò và toàn bộ linh kiện điện tử của hệ phát hiện lửa 12 lần mỗi phút. Không có cơ chế này, một đầu dò chết có thể im lặng báo “không có lửa” — hoặc tệ hơn, kẹt ở trạng thái “có lửa” khi ngọn lửa đã tắt.

Catalog R7861A1026

Add to wishlist
Yêu cầu báo giá
SKU: R7861A1026 Danh mục: Thẻ: Thương hiệu:

R7861A1026 là gì?

Bộ khuếch đại lửa nằm giữa đầu dò và bộ điều khiển đốt: đầu dò cho tín hiệu rất nhỏ, bộ khuếch đại xử lý và chuyển thành tín hiệu đủ mạnh và đủ tin cậy để bộ điều khiển ra quyết định đóng hay mở van nhiên liệu.

R7861A cắm vào bộ điều khiển dòng 7800 qua đầu nối mạch in có khoá định hướng (keyed edge connector) — không cắm nhầm chiều được. Tín hiệu lửa tối thiểu chấp nhận được là 1,25 Vdc điện áp một chiều ổn định.

Thời gian đáp ứng mất lửa (FFRT) là 0,8 hoặc 1 giây, hoặc 2,0 hoặc 3,0 giây, tuỳ tổ hợp bộ khuếch đại và bộ điều khiển được chọn. Đây là thông số phải đối chiếu khi ghép bộ.

Đặc tính sản phẩm

  • Bộ khuếch đại bán dẫn dạng cắm cho dòng 7800 SERIES
  • Làm việc với đầu dò UV tự kiểm tra C7061A (loại Purple Peeper)
  • Dynamic Self Check kiểm tra đầu dò và mạch điện tử 12 lần mỗi phút
  • FFRT 0,8 / 1 giây hoặc 2,0 / 3,0 giây tuỳ tổ hợp thiết bị
  • Nhiệt độ làm việc rất rộng −40…60 °C, chỉ nặng 71 g
  • Đạt UL60730-2-5, EN298:2012, AGA #5097 và SIL 3 theo IEC/EN 61508:2010

Thông số kỹ thuật R7861A1026

Loại thiết bịBộ khuếch đại tín hiệu lửa bán dẫn, dạng cắm (plug-in)
Nguyên lýĐáp ứng tín hiệu tử ngoại từ đầu dò C7061 Self-Check
Đầu dò tương thíchC7061A — đầu dò tử ngoại loại Purple Peeper
Bộ điều khiển tương thíchDòng 7800 SERIES Relay Modules, qua đầu nối mạch in có khoá định hướng
Tự kiểm traDynamic Self Check — kiểm tra đầu dò và toàn bộ linh kiện điện tử 12 lần mỗi phút
Thời gian đáp ứng mất lửa (FFRT)0,8 hoặc 1 giây; hoặc 2,0 hoặc 3,0 giây, tuỳ bộ khuếch đại và bộ điều khiển được chọn
Tín hiệu lửa tối thiểu1,25 Vdc điện áp một chiều ổn định
Nhiệt độ làm việc−40…60 °C (−40…140 °F)
Nhiệt độ lưu kho−40…65 °C (−40…150 °F)
Độ ẩm85 %RH liên tục, không ngưng tụ
Trọng lượng71 g (2,5 oz), chưa đóng gói
Chứng nhậnUL60730-2-5 · EN298:2012 · AGA Certificate #5097 (gồm R7861A1026 và R7861A1034) · SIL 3 Capable theo Exida IEC/EN 61508:2010 · CE

Số liệu trích từ catalog Honeywell R7861 Dynamic Self-Check Ultraviolet Amplifier.

Ba thành phần của một hệ phát hiện lửa UV tự kiểm tra

STTModelMô tả
1C7061AĐầu dò tử ngoại tự kiểm tra — mắt nhìn ngọn lửa
2R7861A1026Bộ khuếch đại tự kiểm tra động — mã đang xem
37800 SERIES Relay ModuleBộ điều khiển trình tự đốt, nhận tín hiệu từ bộ khuếch đại
4R7861A1034Mã cùng họ, cũng nằm trong AGA Certificate #5097
5Tần suất chớp cửa chắn12 lần/phút khi ghép với R7861 (60 lần/phút với R7061)
6Tín hiệu lửa tối thiểu1,25 Vdc ổn định

Cách chọn đúng mã

  • Ba thành phần phải khớp nhau: đầu dò C7061A, bộ khuếch đại R7861A và bộ điều khiển dòng 7800. Ghép chéo với đầu dò hoặc bộ điều khiển khác họ là không chạy hoặc chạy sai.
  • Đối chiếu FFRT của bộ khuếch đại với yêu cầu của bộ điều khiển. Tổ hợp cho ra 0,8/1 giây hoặc 2,0/3,0 giây — chọn theo thiết kế an toàn của hệ đốt.
  • Cần hệ dùng bộ chuyển mạch lửa R4348 thay vì bộ điều khiển 7800: khi đó dùng bộ khuếch đại R7061 chứ không phải R7861.
  • Dự án yêu cầu chứng minh mức an toàn chức năng: R7861A đạt SIL 3 Capable theo Exida IEC/EN 61508:2010.

Lưu ý khi lắp đặt và đấu nối

  • Việc lắp đặt và chỉnh định thiết bị điều khiển đốt phải do người có chứng chỉ thực hiện.
  • Cắt điện trước khi rút hoặc cắm bộ khuếch đại. Đầu nối mạch in có khoá định hướng nên không cắm ngược được, nhưng cắm nóng vẫn có thể hỏng mạch.
  • Đo tín hiệu lửa sau khi mồi và ghi lại giá trị. Tối thiểu chấp nhận được là 1,25 Vdc ổn định — giá trị sát ngưỡng là dấu hiệu đầu dò bẩn hoặc ngắm sai vị trí.
  • Giữ ống ngắm của đầu dò C7061 sạch. Bồ hóng bám làm tín hiệu suy giảm dần, biểu hiện là lò hay báo mất lửa sau vài tháng chạy.
  • Nhiệt độ tại vị trí lắp phải nằm trong −40…60 °C và độ ẩm dưới 85 %RH không ngưng tụ.
  • Kiểm tra chức năng cắt lửa định kỳ: đóng van nhiên liệu bằng tay và xác nhận hệ báo mất lửa trong thời gian an toàn quy định.

Ứng dụng thực tế

  • Hệ phát hiện lửa UV tự kiểm tra cho lò hơi công nghiệp
  • Lò sấy, lò nung có yêu cầu an toàn chức năng cao
  • Cụm đốt vận hành liên tục cần tự kiểm tra đầu dò trong lúc chạy
  • Dự án yêu cầu chứng nhận SIL 3 cho mạch phát hiện lửa
  • Nâng cấp hệ đốt cũ lên dòng 7800 SERIES

Câu hỏi thường gặp về R7861A1026

R7861A1026 làm nhiệm vụ gì?

Nhận tín hiệu tử ngoại từ đầu dò C7061 Self-Check và báo về bộ điều khiển dòng 7800 SERIES để xác nhận có ngọn lửa. Đây là bộ khuếch đại dạng cắm.

Dynamic Self Check là gì?

Cơ chế tự kiểm tra đầu dò và toàn bộ linh kiện điện tử của hệ phát hiện lửa, thực hiện 12 lần mỗi phút. Nhờ vậy một đầu dò hỏng được phát hiện ngay chứ không âm thầm báo sai.

Thời gian đáp ứng mất lửa bao nhiêu?

0,8 hoặc 1 giây, hoặc 2,0 hoặc 3,0 giây, tuỳ tổ hợp bộ khuếch đại và bộ điều khiển được chọn.

Bộ khuếch đại làm việc với đầu dò nào?

Chỉ với đầu dò tử ngoại C7061A (loại Purple Peeper). Nếu hệ dùng bộ chuyển mạch lửa R4348 thì phải dùng bộ khuếch đại R7061 thay vì R7861.

Có chứng nhận an toàn nào?

UL60730-2-5, EN298:2012, AGA Certificate #5097 (bao gồm R7861A1026 và R7861A1034), SIL 3 Capable theo Exida IEC/EN 61508:2010, và CE.
