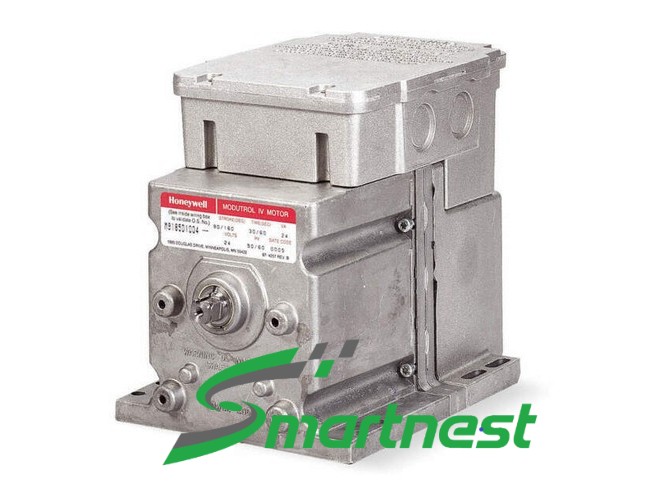

Bộ truyền động Honeywell M7284A1038
Bộ truyền động Honeywell M7284A1038 thuộc dòng Modutrol IV™ Motors, là động cơ điều khiển điện tử dùng để điều khiển van và van gió (damper). Thiết bị nhận tín hiệu dòng điện từ bộ điều khiển điện tử để định vị damper hoặc valve tại bất kỳ vị trí nào giữa đóng và mở.
🔹 Model: M7284A1038
🔹 Loại: Modutrol IV™ Electronic Motor
🔹 Lực xoắn: 150 lb-in (17 N·m)
🔹 Tín hiệu điều khiển: 4–20 mA nominal
🔹 Kiểu hồi vị: Non-Spring Return, trục hai đầu
🔹 Góc : 90° hoặc 160°
Tính năng nổi bật: Động cơ và bộ truyền bánh răng ngâm dầu giúp vận hành tin cậy và tăng tuổi thọ; hộp đấu dây cung cấp khả năng bảo vệ thời tiết NEMA 3; đầu nối nhanh (quick-connect) là tiêu chuẩn, có thể sử dụng bộ chuyển đổi sang đầu nối vít; vỏ bằng nhôm đúc áp lực; có các model hỗ trợ công tắc phụ tích hợp và điều chỉnh zero/span.
🌟 Đặc Tính Kỹ Thuật Nổi Bật Của Honeywell M7284A1038
- ✅ Lực xoắn 150 lb-in: M7284 thuộc nhóm động cơ non-spring return với lực xoắn 150 lb-in (17 N·m), phù hợp cho các ứng dụng điều khiển damper và valve.
- ✅ Điều khiển bằng tín hiệu dòng điện: Nhận tín hiệu điều khiển 4–20 mA từ bộ điều khiển điện tử để định vị damper hoặc van.
- ✅ Động cơ và bộ truyền bánh răng ngâm dầu: Thiết kế oil-immersed motor and gear train giúp đảm bảo khả năng vận hành tin cậy và tuổi thọ dài.
- ✅ Hộp đấu dây NEMA 3: Wiring box cung cấp khả năng bảo vệ thời tiết theo cấp NEMA 3.
- ✅ Đầu nối nhanh tiêu chuẩn: Quick-connect terminals được trang bị tiêu chuẩn; có thể sử dụng bộ chuyển đổi sang đầu nối vít khi cần.
Thông Số Kỹ Thuật
| Model | M7284A1038 |
| Dòng sản phẩm | Modutrol IV™ Motors |
| Ứng dụng điều khiển | Damper và valve |
| Kiểu điều khiển | Điện tử, tín hiệu dòng điện |
| Tín hiệu vào | 4–20 mA nominal, tối đa 25 mA |
| Trở kháng đầu vào | 100 Ω |
| Lực xoắn | 150 lb-in (17 N·m) |
| Kiểu hồi vị | Non-spring return |
| Trục đầu ra | Dual-ended shaft |
| Hành trình | 90° hoặc 160° |
| Thời gian hành trình danh định | 30 giây cho 90°; 60 giây cho 160° |
| Nguồn cấp | 120 VAC, 50/60 Hz |
| Công suất / dòng điện | 23 W / 0.24 A |
| Nhiệt độ môi trường | -40 đến 150°F (-40 đến 66°C) ở 25% duty cycle |
| Kích thước trục | 3/8 in. (9.5 mm), dạng vuông |
| Vật liệu vỏ | Nhôm đúc áp lực (Die-cast aluminum) |
| Hộp đấu dây | NEMA 3 weather protection |
| Đầu nối | Quick-connect terminals |
| Chứng nhận | UL Listed; CSA Certified |
Ứng Dụng Của Honeywell M7284A1038
Honeywell M7284A1038 được sử dụng trong các hệ thống điều khiển tự động cần định vị damper hoặc valve theo tín hiệu dòng điện từ bộ điều khiển điện tử.
- Điều khiển van gió (damper) trong hệ thống HVAC.
- Điều khiển van trong hệ thống điều khiển tự động.
- Điều khiển vị trí damper hoặc valve theo tín hiệu 4–20 mA.
- Các hệ thống cần bộ truyền động non-spring return với lực xoắn 150 lb-in.
Hướng Dẫn Lắp Đặt & Sử Dụng
M7284A1038 được kết nối với bộ điều khiển điện tử có khả năng cung cấp tín hiệu dòng điện tỷ lệ ổn định, không nhiễu trong phạm vi đầu vào của động cơ. Tín hiệu 4–20 mA được sử dụng để điều khiển vị trí đầu ra của motor.
Model M7284 sử dụng dual-ended shaft và có thể được kết nối với damper hoặc valve thông qua các linkage phù hợp. Catalog liệt kê các phụ kiện linkage như Q605 Damper Linkage, Q618 Linkage, Q601 Bracket and Linkage Assembly và Q100A/B Linkage cho các ứng dụng van khác nhau.
Khi lắp đặt và đấu nối, cần đối chiếu đúng sơ đồ wiring, cấu hình hành trình và yêu cầu của hệ thống với tài liệu kỹ thuật Honeywell.
📥 Tài Liệu Kỹ Thuật (Download)
🤝 Tại sao nên mua Honeywell M7284A1038 tại Smartnest?
- Tư vấn lựa chọn bộ truyền động phù hợp với yêu cầu điều khiển damper và valve.
- Hỗ trợ đối chiếu model, lực xoắn, tín hiệu điều khiển và cấu hình trục.
- Cung cấp tài liệu kỹ thuật hỗ trợ quá trình lựa chọn và triển khai sản phẩm.
- Hỗ trợ tư vấn kỹ thuật cho các ứng dụng HVAC và hệ thống tự động hóa.
