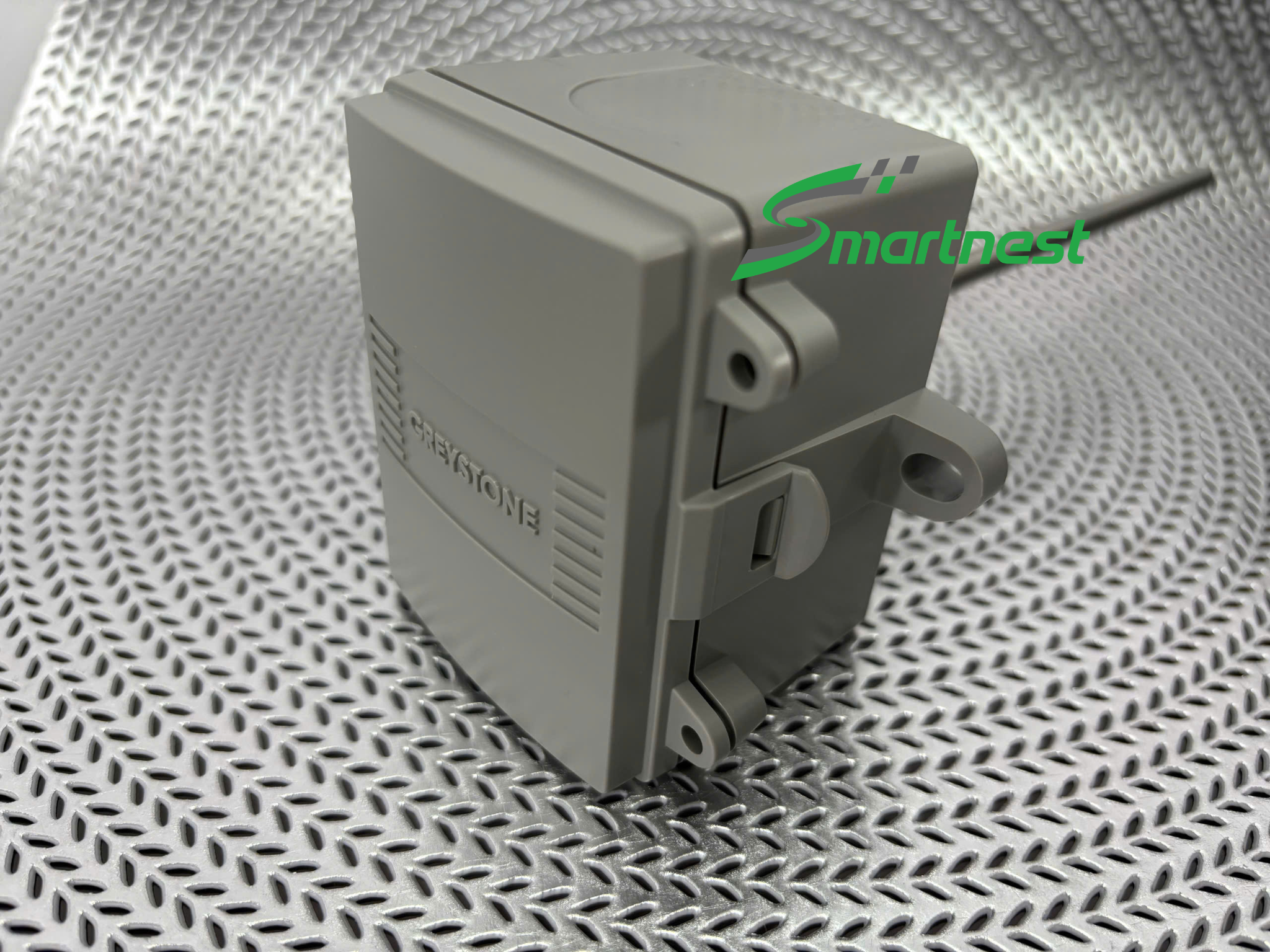

TSAP Series Greystone – All Purpose Temperature Sensor- Cảm biến nhiệt độ
Dòng cảm biến nhiệt độ đa dụng TSAP Series (All Purpose Temperature Sensor), được thiết kế cho các ứng dụng đo nhiệt độ không khí, đường ống và bề mặt trong hệ thống HVAC, tự động hóa tòa nhà và công nghiệp. Thiết bị có độ chính xác cao, độ ổn định lâu dài và dễ dàng lắp đặt trong nhiều điều kiện môi trường khác nhau.
🔹 Model: TSAP Series
🔹 Dải đo: -40…+100°C (tùy phiên bản)
🔹 Ngõ ra: NTC / PT1000 / Analog (tùy chọn)
🔹 Độ chính xác: ±0.3…±0.5°C
🔹 Kiểu lắp: Gió hồi, ống gió, ống nước, bề mặt
🔹 Ứng dụng: HVAC, BMS, công nghiệp
Tính năng nổi bật: Thiết kế đa năng cho nhiều kiểu lắp đặt, vỏ bảo vệ chắc chắn giúp cảm biến hoạt động ổn định trong môi trường khắc nghiệt. Cảm biến cho độ chính xác và độ lặp cao, thời gian đáp ứng nhanh, phù hợp cho các hệ thống điều khiển nhiệt độ yêu cầu độ tin cậy lâu dài. Dễ dàng tích hợp với các bộ điều khiển HVAC và hệ thống quản lý tòa nhà.
HƯỚNG DẪN CHỌN MÃ SẢN PHẨM
| Yếu tố | Mã chọn | Mô tả |
|---|---|---|
| Sản phẩm (Product) | TSAP | Cảm biến nhiệt độ đa năng (All Purpose Temperature Sensor) |
| Loại vỏ (Enclosure) | A | Vỏ ABS, nắp bản lề có gioăng chống thấm |
| C | Giống mã A, kèm trạm đấu dây (Terminal block) | |
| E | Giống mã C, kèm thêm đầu nối luồn dây (Cable gland) | |
| Cảm biến (Sensor) | 02 | 100 Ω Platinum, IEC 751, 385 Alpha, thin film |
| 05 | 1801 Ω Thermistor, NTC | |
| 06 | 3000 Ω Thermistor, NTC | |
| 07 | 10,000 Ω Thermistor, NTC, Type 3 | |
| 08 | 2252 Ω Thermistor, NTC | |
| 12 | 1000 Ω Platinum, IEC 751, 385 Alpha, thin film | |
| 13 | 1000 Ω Nickel, Class B, DIN 43760 | |
| 14 | 10,000 Ω Thermistor, NTC, Type 3 c/w 11K shunt | |
| 20 | 20,000 Ω Thermistor, NTC | |
| 24 | 10,000 Ω Thermistor, NTC, Type 2 | |
| 59 | 10,000 Ω Thermistor, NTC, Type High Accuracy | |
| Chiều dài đầu dò (Probe) | A | 50 mm (2″) |
| B | 100 mm (4″) | |
| C | 150 mm (6″) | |
| D | 200 mm (8″) | |
| E | 300 mm (12″) | |
| F | 450 mm (18″) |
TÀI LIỆU KỸ THUẬT (DOWNLOAD)
| Loại tài liệu | Tên tài liệu | Định dạng |
|---|---|---|
| Catalog | Catalog TSAP Series |  PDF |
| Chứng nhận | Chứng nhận | PDF |
| Hướng dẫn | Hướng dẫn lắp đặt Manual | PDF |
DANH SÁCH CÁC MODEL THÔNG DỤNG
| STT | Model | Mô tả sản phẩm | Xuất xứ |
|---|---|---|---|
| 1 | TSAPA02A | Duct/Immersion Temperature Sensor, 2″, 100 ohm Platinum RTD | GreyStone/Canada |
| 2 | TSAPA02B | Duct/Immersion Temperature Sensor, 4″, 100 ohm Platinum RTD | GreyStone/Canada |
| 3 | TSAPA02C | Duct/Immersion Temperature Sensor, 6″, 100 ohm Platinum RTD | GreyStone/Canada |
| 4 | TSAPA02D | Duct/Immersion Temperature Sensor, 8″, 100 ohm Platinum RTD | GreyStone/Canada |
| 5 | TSAPA02E | Duct/Immersion Temperature Sensor, 12″, 100 ohm Platinum RTD | GreyStone/Canada |
| 6 | TSAPA02F | Duct/Immersion Temperature Sensor, 18″, 100 ohm Platinum RTD | GreyStone/Canada |
| 7 | TSAPA05A | Duct/Immersion Temperature Sensor, 2″, 1801 ohm Thermistor | GreyStone/Canada |
| 8 | TSAPA05B | Duct/Immersion Temperature Sensor, 4″, 1801 ohm Thermistor | GreyStone/Canada |
| 9 | TSAPA05C | Duct/Immersion Temperature Sensor, 6″, 1801 ohm Thermistor | GreyStone/Canada |
| 10 | TSAPA05E | Duct/Immersion Temperature Sensor, 12″, 1801 ohm Thermistor | GreyStone/Canada |
| 11 | TSAPA05F | Duct/Immersion Temperature Sensor, 18″, 1801 ohm Thermistor | GreyStone/Canada |
| 12 | TSAPA24F | Duct/Immersion Temperature Sensor, 18″, 10K Type 2 Thermistor | GreyStone/Canada |
| 13 | TSAPA24E | Duct/Immersion Temperature Sensor, 12″, 10K Type 2 Thermistor | GreyStone/Canada |
| 14 | TSAPA24D | Duct/Immersion Temperature Sensor, 8″, 10K Type 2 Thermistor | GreyStone/Canada |
| 15 | TSAPA24C | Duct/Immersion Temperature Sensor, 6″, 10K Type 2 Thermistor | GreyStone/Canada |
| 16 | TSAPA24B | Duct/Immersion Temperature Sensor, 4″, 10K Type 2 Thermistor | GreyStone/Canada |
| 17 | TSAPA24A | Duct/Immersion Temperature Sensor, 2″, 10K Type 2 Thermistor | GreyStone/Canada |
| 18 | TSAPA20F | Duct/Immersion Temperature Sensor, 18″, 20K Thermistor | GreyStone/Canada |
| 19 | TSAPA20E | Duct/Immersion Temperature Sensor, 12″, 20K Thermistor | GreyStone/Canada |
| 20 | TSAPA20D | Duct/Immersion Temperature Sensor, 8″, 20K Thermistor | GreyStone/Canada |
| 21 | TSAPA20C | Duct/Immersion Temperature Sensor, 6″, 20K Thermistor | GreyStone/Canada |
| 22 | TSAPA20B | Duct/Immersion Temperature Sensor, 4″, 20K Thermistor | GreyStone/Canada |
| 23 | TSAPA20A | Duct/Immersion Temperature Sensor, 2″, 20K Thermistor | GreyStone/Canada |
| 24 | TSAPA14F | Duct/Immersion Sensor, 18″, 10K Type 3 c/w 11K Shunt | GreyStone/Canada |
| 25 | TSAPA14E | Duct/Immersion Sensor, 12″, 10K Type 3 c/w 11K Shunt | GreyStone/Canada |
| 26 | TSAPA14D | Duct/Immersion Sensor, 8″, 10K Type 3 c/w 11K Shunt | GreyStone/Canada |
| 27 | TSAPA14C | Duct/Immersion Sensor, 6″, 10K Type 3 c/w 11K Shunt | GreyStone/Canada |
| 28 | TSAPA14A | Duct/Immersion Sensor, 2″, 10K Type 3 c/w 11K Shunt | GreyStone/Canada |
| 29 | TSAPA14B | Duct/Immersion Sensor, 4″, 10K Type 3 c/w 11K Shunt | GreyStone/Canada |
| 30 | TSAPA13F | Duct/Immersion Temperature Sensor, 18″, 1000 ohm Nickel | GreyStone/Canada |
| 31 | TSAPA13E | Duct/Immersion Temperature Sensor, 12″, 1000 ohm Nickel | GreyStone/Canada |
| 32 | TSAPA13D | Duct/Immersion Temperature Sensor, 8″, 1000 ohm Nickel | GreyStone/Canada |
| 33 | TSAPA13C | Duct/Immersion Temperature Sensor, 6″, 1000 ohm Nickel | GreyStone/Canada |
| 34 | TSAPA13B | Duct/Immersion Temperature Sensor, 4″, 1000 ohm Nickel | GreyStone/Canada |
| 35 | TSAPA13A | Duct/Immersion Temperature Sensor, 2″, 1000 ohm Nickel | GreyStone/Canada |
| 36 | TSAPA12F | Duct/Immersion Temperature Sensor, 18″, 1000 ohm Platinum RTD | GreyStone/Canada |
| 37 | TSAPA12E | Duct/Immersion Temperature Sensor, 12″, 1000 ohm Platinum RTD | GreyStone/Canada |
| 38 | TSAPA12D | Duct/Immersion Temperature Sensor, 8″, 1000 ohm Platinum RTD | GreyStone/Canada |
| 39 | TSAPA12C | Duct/Immersion Temperature Sensor, 6″, 1000 ohm Platinum RTD | GreyStone/Canada |
| 40 | TSAPA12B | Duct/Immersion Temperature Sensor, 4″, 1000 ohm Platinum RTD | GreyStone/Canada |
| 41 | TSAPA12A | Duct/Immersion Temperature Sensor, 2″, 1000 ohm Platinum RTD | GreyStone/Canada |
| 42 | TSAPA08F | Duct/Immersion Temperature Sensor, 18″, 2.252K Thermistor | GreyStone/Canada |
| 43 | TSAPA08E | Duct/Immersion Temperature Sensor, 12″, 2.252K Thermistor | GreyStone/Canada |
| 44 | TSAPA08D | Duct/Immersion Temperature Sensor, 8″, 2.252K Thermistor | GreyStone/Canada |
| 45 | TSAPA08C | Duct/Immersion Temperature Sensor, 6″, 2.252K Thermistor | GreyStone/Canada |
| 46 | TSAPA08B | Duct/Immersion Temperature Sensor, 4″, 2.252K Thermistor | GreyStone/Canada |
| 47 | TSAPA08A | Duct/Immersion Temperature Sensor, 2″, 2.252K Thermistor | GreyStone/Canada |
| 48 | TSAPA07F | Duct/Immersion Temperature Sensor, 18″, 10K Type 3 Thermistor | GreyStone/Canada |
| 49 | TSAPA07E | Duct/Immersion Temperature Sensor, 12″, 10K Type 3 Thermistor | GreyStone/Canada |
| 50 | TSAPA07D | Duct/Immersion Temperature Sensor, 8″, 10K Type 3 Thermistor | GreyStone/Canada |
| 51 | TSAPA07C | Duct/Immersion Temperature Sensor, 6″, 10K Type 3 Thermistor | GreyStone/Canada |
| 52 | TSAPA07B | Duct/Immersion Temperature Sensor, 4″, 10K Type 3 Thermistor | GreyStone/Canada |
| 53 | TSAPA07A | Duct/Immersion Temperature Sensor, 2″, 10K Type 3 Thermistor | GreyStone/Canada |
| 54 | TSAPA06F | Duct/Immersion Temperature Sensor, 18″, 3000 ohm Thermistor | GreyStone/Canada |
| 55 | TSAPA06E | Duct/Immersion Temperature Sensor, 12″, 3000 ohm Thermistor | GreyStone/Canada |
| 56 | TSAPA06D | Duct/Immersion Temperature Sensor, 8″, 3000 ohm Thermistor | GreyStone/Canada |
| 57 | TSAPA06C | Duct/Immersion Temperature Sensor, 6″, 3000 ohm Thermistor | GreyStone/Canada |
| 58 | TSAPA06B | Duct/Immersion Temperature Sensor, 4″, 3000 ohm Thermistor | GreyStone/Canada |
| 59 | TSAPA06A | Duct/Immersion Temperature Sensor, 2″, 3000 ohm Thermistor | GreyStone/Canada |
Cảm biến Greystone TSAP có xuất xứ từ đâu?
Sản phẩm được sản xuất và nhập khẩu trực tiếp từ Greystone Energy Systems tại Canada, đầy đủ chứng từ CO/CQ cho các dự án.
| SENSOR TYPE | Thermistor or RTD (see ordering chart) |
|---|---|
| SENSOR ACCURACY | Thermistors: ±0.2°C (±0.36°F) @ 25°C (77°F) |
| PROBE SENSING RANGE | -40 to 100°C (-40 to 212°F) |
| AMBIENT OPERATING RANGE | -40 to 60°C (-40 to 140°F), 5 to 95 %RH non-condensing |
| WIRE MATERIAL | PVC insulated, parallel bonded, 22 AWG |
| PROBE MATERIAL | 304 series stainless steel |
| PROBE DIAMETER | 6 mm (0.236”) |
| STANDARD LENGTHS | 50, 100, 150, 200, 300, and 450 mm (2”, 4”, 6”, 8”, 12”, and 18”) |
| ENCLOSURE | ABS, UL94-V0, IP65 (NEMA 4X) |
| TERMINATION | A: pigtail, 2 or 3 wire |
| PROTECTION CLASS | III |
| POWER SOURCE UL | SELV, Limited Energy (<15W) |
| EU CONFORMITY | CE |
| CERTIFICATION | UL 60730 & CSA E60730 |
| UL 2043 / CSA / ULC S142 COMPLIANT | Suitable for Use in Air Handling Spaces in Accordance with |
| PURPOSE OF CONTROL | Temperature Sensor |
| TYPE OF ACTION | Type 1 |
| IMPULSE VOLTAGE | 330V |
| POLLUTION DEGREE | 2 |
| COUNTRY OF ORIGIN | Canada |
