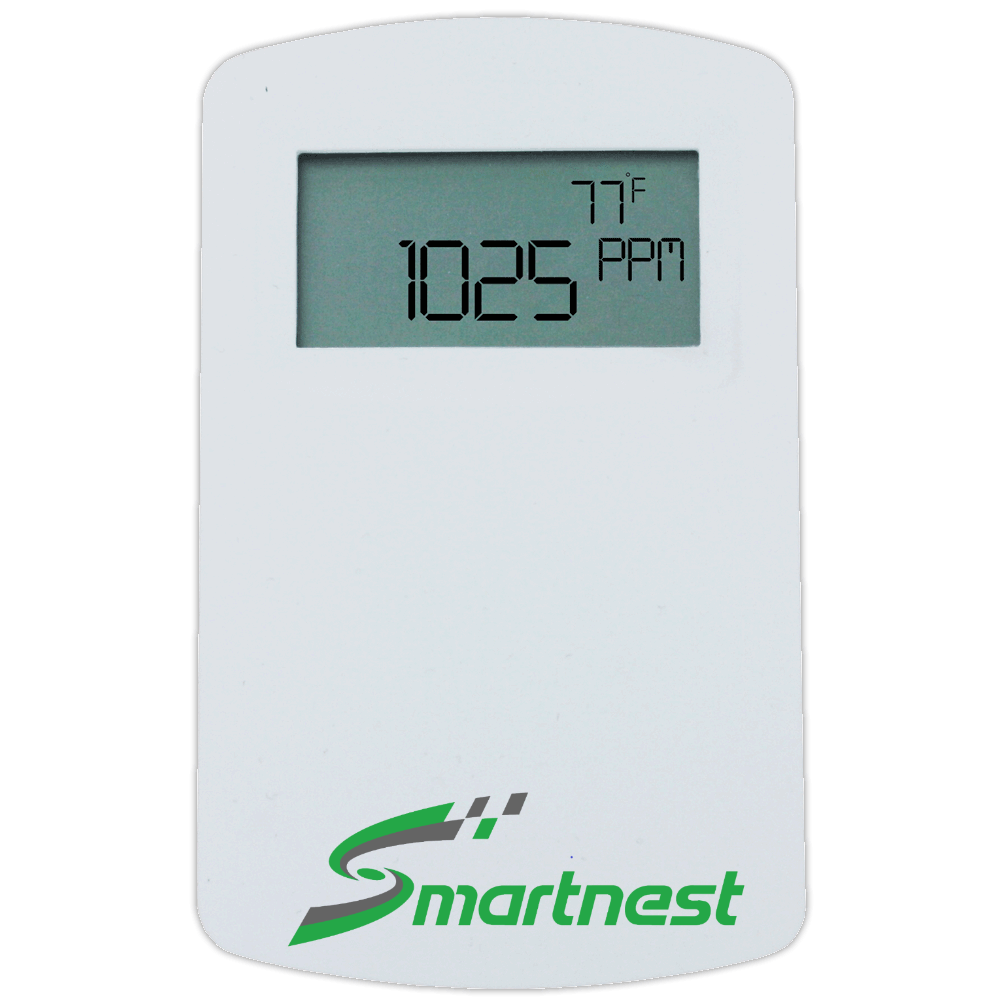

CDT-2N44-LCD Dwyer – Cảm biến CO2/NHIỆT độ
CDT-2N44-LCD Dwyer – cảm biến CO₂ cảm biến NDIR, dải 0–2000 ppm, gắn tường kiểu Bắc Mỹ, có màn hình LCD.
🔹 Dải đo: 0 – 2000 ppm
🔹 Sai số: ±40 ppm + 3% giá trị đọc
🔹 Ngõ ra: 4–20 mA / 0–5 V / 0–10 V
🔹 Nguồn: 16–35 VDC / 19–28 VAC
🔹 Tuổi thọ cảm biến: 15 năm
🔹 Cấp bảo vệ: NEMA 1 (IP30)
Tính năng nổi bật: Tự hiệu chỉnh đường nền ABC, ngõ ra chọn bằng DIP nên ghép được với hầu hết bộ điều khiển.
CDT-2N44-LCD Dwyer là cảm biến CO₂ dùng cảm biến hồng ngoại NDIR tuổi thọ 15 năm, dải đo 0 – 2000 ppm, gắn tường kiểu Bắc Mỹ, có màn hình LCD. Ngõ ra chọn được bằng công tắc DIP nên ghép được với hầu hết bộ điều khiển: 4–20 mA, 0–5 V hoặc 0–10 V.
CDT-2N44-LCD Dwyer dùng ở đâu
Nồng độ CO₂ là thước đo trực tiếp mức độ thông gió của phòng. Khi phòng đông người, CO₂ tăng, DDC mở thêm van gió tươi; khi phòng vắng, CO₂ giảm, hệ giảm gió tươi để bớt tải lạnh. Cách điều khiển này gọi là DCV — thông gió theo nhu cầu, giảm chi phí điện mà vẫn giữ chất lượng không khí.
- Điều khiển gió tươi theo nhu cầu (DCV) cho văn phòng, lớp học, phòng họp
- Giám sát chất lượng không khí trong nhà phục vụ hồ sơ LEED và các chứng nhận công trình xanh
- Cảnh báo phòng thiếu thông gió, nơi tập trung đông người
- Ghi nhật ký CO₂ theo phòng trên BMS
Cách chọn cấu hình thay cho CDT-2N44-LCD
Mã CDT đọc theo thứ tự: dải đo – kiểu lắp – ngõ ra CO₂ – ngõ ra nhiệt độ – tuỳ chọn. Với CDT-2N44-LCD: dải 0–2000 ppm, lắp tường kiểu Bắc Mỹ, cả hai kênh dùng ngõ ra chọn được 4–20 mA hoặc 0–5/0–10 V, kèm màn hình LCD (LCD chỉ có ở bản gắn tường).
| Vị trí | Ký tự | Ý nghĩa |
|---|---|---|
| Dải đo | 2 / 5 | 0 – 2000 ppm / 0 – 5000 ppm |
| Kiểu lắp | N / D | Gắn tường kiểu Bắc Mỹ / lắp ống gió |
| Ngõ ra CO₂ | 4 | 4–20 mA hoặc 0–5 / 0–10 VDC, chọn bằng DIP |
| Ngõ ra nhiệt độ | 0 / 4 | Không có / 4–20 mA hoặc 0–5, 0–10 VDC |
| Ngõ ra nhiệt độ | A / B / D / E / F | Cảm biến thụ động: 10 kΩ III / 10 kΩ II / Pt100 / Pt1000 / 20 kΩ |
| Tuỳ chọn | LCD / RLY / S / FC | Màn hình (chỉ bản gắn tường) / rơ-le / bản dùng cho trường học / giấy hiệu chuẩn |
Thông số kỹ thuật CDT-2N44-LCD Dwyer
| Thông số | Giá trị |
|---|---|
| Cảm biến | Hồng ngoại NDIR, tuổi thọ 15 năm |
| Dải đo CO₂ | 0 – 2000 ppm |
| Sai số CO₂ | ±40 ppm + 3% giá trị đọc |
| Sai số nhiệt độ | ±1 °C ở 25 °C |
| Thời gian đáp ứng | Dưới 2 phút (t90) |
| Ngõ ra | Chọn bằng DIP: 4–20 mA (tải tối đa 500 Ω) hoặc 0–5 / 0–10 VDC (tải tối thiểu 500 Ω) |
| Nguồn cấp | 16–35 VDC hoặc 19–28 VAC, tiêu thụ trung bình 2 W |
| Nhiệt độ làm việc | 0 – 50 °C |
| Độ ẩm | 0 – 85% RH, không đọng sương |
| Bù trôi | Tự động hiệu chỉnh đường nền ABC |
| Đấu điện | Terminal vít trên đế, đấu dây trước khi lắp thân máy |
| Vỏ | Nhựa ABS |
| Cấp bảo vệ | NEMA 1 (IP30) – lắp trong nhà |
| Màn hình | LCD hiển thị CO₂ và nhiệt độ; khoá nút bấm bằng DIP chống chỉnh trộm |
| Tiêu chuẩn | CE |
Lắp đặt và hiệu chuẩn
Lắp CDT-2N44-LCD ở độ cao 1,4 – 1,5 m, nơi có người sinh hoạt, tránh cửa gió cấp thổi thẳng vào và tránh vị trí sát cửa ra vào. Thời gian khởi động dưới 2 phút để chạy, nhưng cần khoảng 10 phút để đạt độ chính xác công bố; sai số công bố chỉ đảm bảo sau ba tuần chạy liên tục để thuật toán ABC lấy được đường nền.
- Không lắp trong phòng có người ở 24/24 nếu dựa vào ABC — thuật toán cần khoảng thời gian phòng trống để lấy nền
- Bịt kín lỗ luồn dây phía sau đế, tránh không khí trong hộp âm tường làm sai số đo
- Đặt cùng độ cao với vùng hít thở, không lắp sát trần
- Ghi lại ngày lắp để theo dõi chu kỳ kiểm tra lại bằng khí chuẩn
| Mã | Kiểu lắp | Dải đo | Màn hình |
|---|---|---|---|
| CDSN | Gắn tường | 0 – 2000 ppm | Không |
Nếu cần đo khí CO (carbon monoxide) cho tầng hầm giữ xe thay vì CO₂, xem CMT200 Dwyer.
Tài liệu kỹ thuật CDT-2N44-LCD Dwyer
| Catalog dòng CDT (PDF) |
| Datasheet dòng CDT (PDF) |
🤝 Tại sao nên mua CDT-2N44-LCD Dwyer tại SmartNest?
SmartNest phân phối CDT-2N44-LCD Dwyer chính hãng, có đầy đủ CO-CQ theo từng lô hàng. Đội kỹ thuật của SmartNest hỗ trợ chọn đúng model theo điều kiện lắp đặt thực tế, kiểm tra sơ đồ đấu nối với bộ điều khiển DDC/BMS và hướng dẫn nghiệm thu tại công trình. Gửi thông số hệ thống hoặc bản vẽ, SmartNest sẽ báo giá theo dự án và tư vấn phương án thay thế tương đương khi cần.
