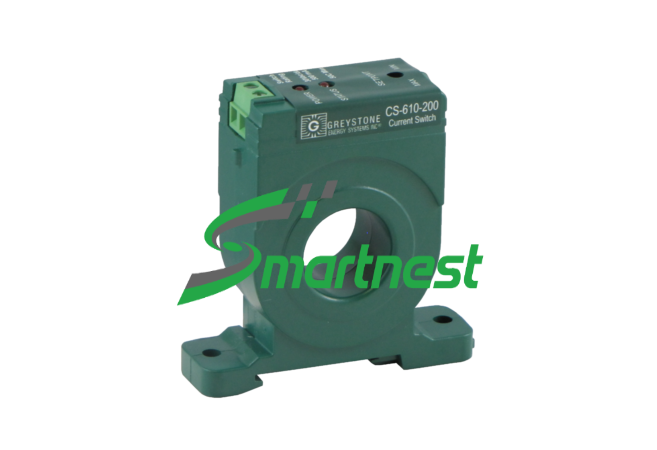

CS-GNG-200 GREYSTONE – CURRENT SWITCH – Công tắc dòng điện

CS-GNG-200 là gì?

CS-GNG-200 là bản full-size của công tắc dòng điện Go/No Go trong dòng CS Series của Greystone. Điểm đặt cố định ở 0,75 A ngay từ nhà máy, nghĩa là thiết bị chỉ trả về một tín hiệu số: dòng có vượt mức đó hay không. Dây pha luồn qua lỗ 20,3 mm ở giữa thân, khi tải bắt đầu chạy thì ngõ ra mosfet đóng lại và gửi trạng thái về bộ điều khiển.

So với bản mini CS-GNG-100, mã này khác ở hai chỗ: lỗ cảm biến rộng hơn gần gấp đôi để luồn cáp động lực tiết diện lớn, và dòng vào tối đa tăng lên 200 A liên tục. Điểm đặt cũng khác nhẹ, 0,75 A thay vì 0,5 A. Thiết bị tự cấp nguồn bằng cảm ứng từ dây tải nên trong tủ MCC có hàng chục điểm giám sát vẫn không phải chia thêm một đường nguồn nào.

Đặc tính sản phẩm

• Điểm đặt cố định 0,75 A từ nhà máy, lắp xong dùng ngay, không có bước hiệu chỉnh tại hiện trường.
• Chịu dòng vào tới 200 A liên tục, phù hợp động cơ bơm và quạt công suất lớn.
• Lỗ cảm biến 20,3 mm luồn được cáp động lực tiết diện lớn mà không phải tháo đầu cốt.
• Tự cấp nguồn bằng cảm ứng từ dây AC, không tốn đường 24 V trong tủ.
• Ngõ ra mosfet thường mở 30 Vac/dc 500 mA, thời gian đáp ứng 200 ms điển hình.
• Vỏ ABS/PC chuẩn UL94-V0, cấp cách điện 600 Vac, đạt chứng nhận cULus listed.

Thông số kỹ thuật CS-GNG-200

Số liệu trích từ catalog CS-GNG-200 Current Switch của Greystone Energy Systems.

Cách chọn đúng mã

• Chọn bản full-size khi cáp động lực không lọt lỗ 11,4 mm của bản mini, hoặc khi dòng tải vượt 100 A.
• Yêu cầu chỉ là xác nhận thiết bị có chạy hay không thì mã Go/No Go gọn và ít rủi ro chỉnh sai hơn bản có chiết áp.
• Cần phân biệt mức tải hoặc phát hiện chạy không tải thì phải dùng CS-610-200 với ngưỡng chỉnh được 1 đến 200 A.
• Cần số liệu dòng để tính toán và cảnh báo xu hướng thì chuyển sang cảm biến analog CS-675 hoặc SC-675.
• Cải tạo hệ đang chạy không cắt được cáp thì dùng bản lõi hở SC-GNG-200, luồn vào mà không tháo đầu nối.

Lưu ý khi lắp đặt và đấu nối

• Chỉ luồn một pha qua lỗ cảm biến. Luồn cả hai hoặc ba pha thì từ trường triệt tiêu nhau, thiết bị đọc gần bằng không dù tải đang chạy — đây là lỗi đấu nối phổ biến nhất ở hiện trường.
• Dây luồn qua lỗ phải là dây có vỏ cách điện. Cấp cách điện của thiết bị là 600 Vac, không dùng cho dây trần hay thanh cái để hở.
• Đặt thiết bị tránh xa máng cáp động lực và biến tần. Nhiễu từ cáp VFD chạy song song sát bên có thể làm tín hiệu chập chờn.
• Đấu dây tín hiệu vào terminal vít, tiết diện dây trong khoảng 14 đến 22 AWG. Siết đúng lực, đầu cos lỏng gây đọc sai gián đoạn rất khó tìm.
• Kiểm tra nhiệt độ bên trong tủ điện. Tủ kín đặt ngoài trời hoặc sát biến tần có thể vượt dải nhiệt độ làm việc cho phép của thiết bị.
• Dùng cáp tín hiệu có lưới chống nhiễu, chỉ nối đất lưới ở một đầu phía tủ điều khiển để tránh vòng lặp đất.

Ứng dụng thực tế

• Giám sát trạng thái chạy/dừng của bơm nước lạnh, bơm nước ngưng và bơm giải nhiệt trong hệ chiller.
• Phản hồi trạng thái quạt AHU, FCU và quạt tăng áp cầu thang về tủ BMS, thay cho tiếp điểm phụ của contactor.
• Phát hiện đứt dây đai quạt: động cơ vẫn có điện nhưng dòng tụt xuống dưới ngưỡng, hệ thống báo lỗi ngay.
• Theo dõi tải điện trở sấy, dàn nóng và máy nén để cảnh báo sớm khi dòng tăng bất thường.
• Đếm giờ chạy thực tế của thiết bị phục vụ kế hoạch bảo trì định kỳ thay vì đếm theo lịch.
• Giám sát tải chiếu sáng và ổ cắm tầng trong tủ phân phối của tòa nhà thương mại.

Câu hỏi thường gặp về CS-GNG-200

Điểm đặt 0,75 A có chỉnh được không?

Không. Đây là bản Go/No Go, điểm đặt do nhà máy cố định và không có chiết áp trên thân. Cần ngưỡng chỉnh được thì chọn CS-610-200 với dải 1 đến 200 A.

CS-GNG-200 khác CS-GNG-100 thế nào?

Cùng nguyên lý Go/No Go, khác quy mô. Bản 200 chịu dòng vào 200 A, lỗ 20,3 mm, thân 67 x 68 mm, điểm đặt 0,75 A. Bản 100 chịu 100 A, lỗ 11,4 mm, thân 48 x 49 mm, điểm đặt 0,5 A.

Có phải cấp nguồn 24 V cho thiết bị không?

Không. Thiết bị tự cấp nguồn bằng cảm ứng từ chính dây AC đang giám sát, chỉ cần kéo hai dây tín hiệu về ngõ vào số của bộ điều khiển.

Ngõ ra đấu thẳng vào PLC được không?

Được với ngõ vào số kiểu sink chịu 24 Vdc, vì ngõ ra là mosfet 30 Vac/dc 500 mA có điện áp rơi dưới 50 mV. Với ngõ vào yêu cầu tiếp điểm khô hoặc điện áp đường dây thì cần ghép thêm rơ-le lệnh CSR.

Hàng có đầy đủ CO-CQ không?

Có. SmartNest phân phối hàng chính hãng Greystone Energy Systems, đầy đủ CO-CQ theo lô. Báo giá theo dự án, liên hệ 0787 726 677 hoặc info@smartnest.vn.
