HATDGL Greystone – Cảm biến nhiệt độ bề mặt kính có LCD

HATDGL là gì?

Kính là điểm lạnh nhất của một phòng điều hoà vào mùa nóng ẩm và là điểm lạnh nhất về mùa lạnh. Nước ngưng trên mặt kính gây ẩm mốc, hỏng vật liệu hoàn thiện và trong phòng sạch là vấn đề nghiêm trọng.

HATDGL đo trực tiếp nhiệt độ bề mặt kính bằng một miếng nhôm mỏng dán lên mặt kính, nối bằng cáp FT-4 22 AWG dài tiêu chuẩn 1,5 m về hộp transmitter.

Vì là transmitter chứ không phải cảm biến thụ động, tín hiệu được số hoá ngay tại chỗ rồi xuất ra 4–20 mA (2 hoặc 3 dây), 0–5 Vdc hoặc 0–10 Vdc (3 dây). Sai số của transmitter là ±0,2% thang đo.

Đặc tính sản phẩm

• Đầu dò nhôm mỏng 31,75 × 9,525 × 9,525 mm, dán trực tiếp lên mặt kính
• Cảm biến RTD Platinum 1000 Ω, ba cấp Class A, 1/3 DIN và 1/10 DIN
• Ba lựa chọn ngõ ra: 4–20 mA (2 hoặc 3 dây), 0–5 Vdc hoặc 0–10 Vdc (3 dây)
• Màn LCD 3 chữ số hiển thị −88,8…888, đơn vị °C hoặc °F đặt tại nhà máy
• Vỏ polycarbonate xám UL94-V0, IP65 (NEMA 4X)
• Nguồn 15–30 Vdc hoặc 12–28 Vac, tiêu thụ tối đa 20 mA

Thông số kỹ thuật HATDGL

Số liệu trích từ catalog Greystone HATDGL High Accuracy Glass Temperature Transmitter with LCD.

Cấu trúc mã hàng HATDGL

Cách chọn đúng mã

• Chọn cấp chính xác theo yêu cầu thật của ứng dụng. Class A (±0,15 °C) đủ cho hầu hết HVAC; 1/10 DIN (±0,03 °C) chỉ cần khi đo delta-T rất nhỏ hoặc phục vụ kiểm định.
• Chọn thang đo sát dải làm việc thực tế: 001 là 0–35 °C, 002 là 0–50 °C. Chọn thang rộng quá thì sai số ±0,2% thang đo trở nên đáng kể.
• Chọn ngõ ra theo bộ điều khiển. Bản 4–20 mA có thể đấu 2 dây (vòng dòng) hoặc 3 dây; bản điện áp bắt buộc 3 dây.
• Ngõ ra và đơn vị hiển thị được đặt tại nhà máy — nêu rõ khi đặt hàng, không đổi được tại hiện trường.
• Cần đo nhiệt độ không khí trong phòng thay vì bề mặt kính: chuyển sang HATSRC hoặc HATSPC.

Lưu ý khi lắp đặt và đấu nối

• Làm sạch mặt kính trước khi dán đầu dò. Bụi hoặc màng dầu giữa miếng nhôm và kính làm số đọc trễ và lệch.
• Dán đầu dò ở vị trí đại diện — thường là giữa tấm kính, không sát khung nhôm vì khung dẫn nhiệt khác hẳn.
• Che đầu dò khỏi nắng chiếu trực tiếp nếu có thể; nắng chiếu thẳng vào miếng nhôm làm nó nóng hơn mặt kính.
• Cáp đầu dò dài 1,5 m tiêu chuẩn — tính trước khoảng cách tới vị trí đặt hộp transmitter.
• Với ngõ ra 4–20 mA vòng dòng 2 dây, kiểm tra tổng trở của vòng nằm trong giới hạn của nguồn.
• Hộp transmitter đạt IP65 nhưng vẫn nên đưa cáp vào từ phía dưới khi lắp nơi ẩm.

Ứng dụng thực tế

• Dự báo đọng sương trên mặt kính trong phòng điều hoà
• Giám sát tải nhiệt qua mặt dựng kính của toà nhà
• Bảo vệ tủ trưng bày kính, tủ mát siêu thị khỏi đọng nước
• Đo nhiệt độ bề mặt trong phòng sạch và phòng thí nghiệm
• Điều khiển rèm tự động hoặc quạt cục bộ theo nhiệt độ mặt kính

Câu hỏi thường gặp về HATDGL

HATDGL dùng để làm gì?

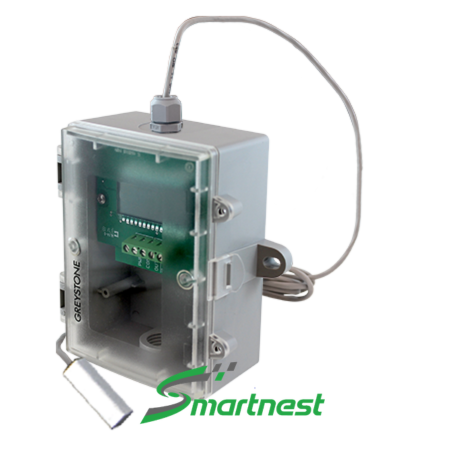

Đo nhiệt độ bề mặt kính. Đầu dò là một miếng nhôm mỏng 31,75 × 9,525 × 9,525 mm dán lên mặt kính, nối cáp về hộp transmitter có màn LCD.

Vì sao cần đo nhiệt độ mặt kính?

Vì kính là điểm lạnh nhất của phòng. So nhiệt độ kính với điểm sương của không khí trong phòng là cách trực tiếp nhất để dự báo nước ngưng trên kính — điều mà cảm biến nhiệt độ phòng không cho biết.

Có những cấp chính xác nào?

RTD Platinum 1000 Ω: Class A ±0,15 °C, 1/3 DIN ±0,1 °C và 1/10 DIN ±0,03 °C tại 0 °C. Sai số của bản thân transmitter là ±0,2% thang đo.

Ngõ ra và nguồn cấp ra sao?

Ngõ ra 4–20 mA (2 hoặc 3 dây), 0–5 Vdc hoặc 0–10 Vdc (3 dây), đặt tại nhà máy. Nguồn 15–30 Vdc hoặc 12–28 Vac, tiêu thụ tối đa 20 mA với ngõ ra dòng và 11 mA với ngõ ra áp.

Cáp đầu dò dài bao nhiêu?

1,5 m tiêu chuẩn, loại FT-4 22 AWG. Tính trước khoảng cách từ vị trí dán đầu dò tới chỗ đặt hộp transmitter.
