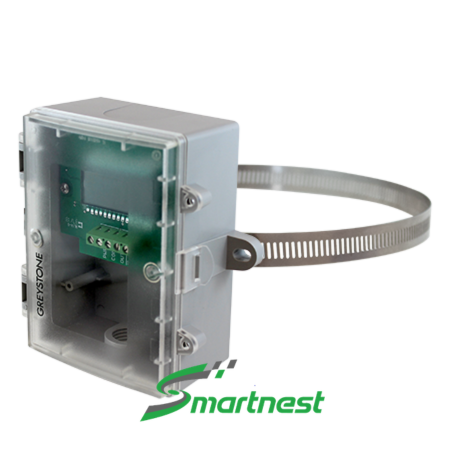

HATDSO Greystone – Cảm biến nhiệt độ kẹp ống có LCD
HATDSO Greystone – cảm biến nhiệt độ có ngõ ra analog và màn hình LCD, kẹp trực tiếp lên thành ống (strap-on).
🔹 Kiểu lắp: Kẹp trực tiếp lên thành ống (strap-on)
🔹 Phần tử: RTD Pt1000 màng mỏng
🔹 Sai số: Class A ±0,15 °C ở 0 °C
🔹 Tín hiệu: 4–20 mA / 0–5 V / 0–10 V
🔹 Dải đo đầu dò: -20 … 60 °C
🔹 Môi trường: -40 … 50 °C
Tính năng nổi bật: Có màn hình LCD đọc nhiệt độ ngay tại thiết bị khi vận hành.
HATDSO Greystone là cảm biến nhiệt độ có ngõ ra analog và màn hình LCD độ chính xác cao của Greystone, kiểu lắp kẹp trực tiếp lên thành ống (strap-on). Phần tử cảm biến được bọc kín chống ẩm, truyền nhiệt tốt và đáp ứng nhanh.
HATDSO Greystone dùng ở đâu
Kẹp ngoài thành ống là cách đo nhiệt độ nước nhanh nhất và an toàn nhất: không phải khoan ống, không phải dừng hệ, không có nguy cơ rò rỉ. Đổi lại cần cách nhiệt tốt tại điểm kẹp để số đo bám sát nhiệt độ nước thật.
- Nhiệt độ nước đi và nước về của chiller, boiler, FCU
- Điểm đo bổ sung khi đường ống đang chạy, không thể cắt để lắp thermowell
- Giám sát nhiệt độ ống gas, ống nước nóng
- Bộ kẹp kèm theo lắp được cho nhiều cỡ ống
Chọn HATS, HATX hay HATD
Ba dòng dùng chung phần đầu dò, chỉ khác phần điện. Nguyên tắc: còn ngõ vào điện trở trên DDC thì chọn HATS cho rẻ; tuyến dây dài hoặc nhiều nhiễu thì chọn HATX vì tín hiệu dòng chống nhiễu tốt hơn; cần đọc số ngay tại chỗ khi vận hành thì chọn HATD có màn hình.
| Dòng | Kiểu tín hiệu | Chọn khi |
|---|---|---|
| HATS | Cảm biến thụ động: nhiệt điện trở NTC hoặc RTD, hai dây, không cần nguồn | Bộ điều khiển đã có card ngõ vào điện trở — rẻ nhất, ít hỏng nhất |
| HATX | Có mạch phát tín hiệu: 4–20 mA, 0–5 V hoặc 0–10 V (đặt tại nhà máy) | Tuyến dây dài, nhiều nhiễu, hoặc DDC chỉ còn ngõ vào dòng/áp |
| HATD | Như HATX, thêm màn hình LCD hiển thị °C hoặc °F | Cần đọc nhiệt độ ngay tại thiết bị khi vận hành và xử lý sự cố |
Thông số kỹ thuật HATDSO Greystone
| Thông số | Giá trị |
|---|---|
| Kiểu lắp | Kẹp trực tiếp lên thành ống (strap-on) |
| Phần tử cảm biến | RTD Pt1000 màng mỏng, IEC 751, alpha 385 |
| Sai số cảm biến | Class A ±0,15 °C ở 0 °C · 1/3 DIN ±0,1 °C · 1/10 DIN ±0,03 °C |
| Sai số bộ phát | ±0,1% dải đo, đã gồm sai số tuyến tính |
| Ngõ ra | 4–20 mA, 0–5 V hoặc 0–10 V (đặt tại nhà máy) |
| Khả năng tải ở 24 VDC | Ngõ ra dòng: tối đa 600 Ω · Ngõ ra áp: tối thiểu 10 kΩ |
| Dải đo của đầu dò | -20 … 60 °C (bản ống gió, kẹp ống); loại đầu dò khác xem catalog |
| Nhiệt độ môi trường làm việc | -40 … 50 °C |
| Màn hình | LCD hiển thị °C hoặc °F |
| Vỏ | Nhựa polycarbonate chịu thời tiết |
Lắp đặt
- Chà sạch lớp sơn hoặc gỉ tại điểm kẹp để tiếp xúc kim loại tốt
- Bôi mỡ dẫn nhiệt giữa đầu dò và thành ống
- Bọc cách nhiệt trùm lên cả cảm biến sau khi kẹp — bước này quyết định sai số
- Kẹp ở mặt bên hoặc mặt dưới ống, tránh mặt trên nơi có thể còn túi khí
| Mã | Kiểu tín hiệu | Kiểu lắp |
|---|---|---|
| HATSSO | Cảm biến nhiệt độ thụ động | kẹp trực tiếp lên thành ống (strap-on) |
| HATXSO | Cảm biến nhiệt độ có ngõ ra analog | kẹp trực tiếp lên thành ống (strap-on) |
| Mã | Kiểu lắp |
|---|---|
| HATDDC | đo trung bình trong ống gió, đầu dò đồng mềm nhiều điểm |
| HATDDR | đo trung bình trong ống gió, đầu dò thanh cứng |
| HATDFL | đầu dò dây chờ (flying lead), lắp linh hoạt |
| HATDHR | gắn phòng, vỏ công nghiệp chịu va đập |
| HATDRP | kẹp ống, đầu dò rời nối bằng dây |
Tài liệu kỹ thuật HATDSO Greystone
| Catalog HATDSO (PDF) |
| Hướng dẫn lắp đặt HATDSO (PDF) |
🤝 Tại sao nên mua HATDSO Greystone tại SmartNest?
SmartNest phân phối HATDSO Greystone chính hãng, có đầy đủ CO-CQ theo từng lô hàng. Đội kỹ thuật của SmartNest hỗ trợ chọn đúng model theo điều kiện lắp đặt thực tế, kiểm tra sơ đồ đấu nối với bộ điều khiển DDC/BMS và hướng dẫn nghiệm thu tại công trình. Gửi thông số hệ thống hoặc bản vẽ, SmartNest sẽ báo giá theo dự án và tư vấn phương án thay thế tương đương khi cần.
