HATSBTA Series Greystone – Cảm biến nhiệt độ dạng nút độ chính xác cao

HATSBTA là gì?

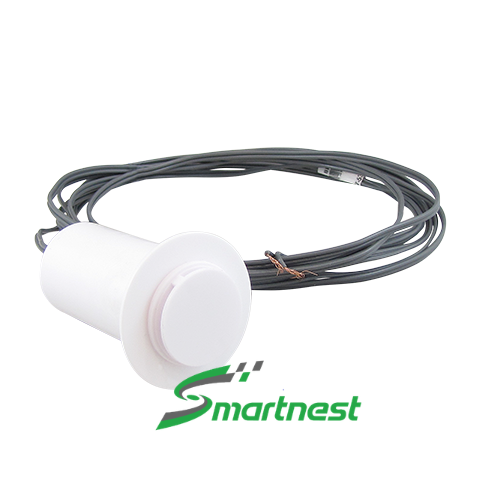

HATSBTA lắp phẳng vào tường, chỉ để lộ một nút tròn nhỏ. Không màn hình, không núm chỉnh, không đèn — chỉ đo nhiệt độ và gửi tín hiệu điện trở về bộ điều khiển.

Vỏ bằng nhựa trắng sơn phủ được, cấp bảo vệ IP30 (NEMA 1), chỉ dùng trong nhà. Kích thước tổng 49,68 × 56,14 × 38,9 mm nhưng phần lộ ra ngoài tường nhỏ hơn nhiều.

Hai lựa chọn cáp: ZW là cáp PVC dán song song 22 AWG dài 1,05 m, và FT là cáp plenum FT-6 dài 3 m. Bản FT đi được trong khoang trần hồi gió mà không cần luồn ống.

Đặc tính sản phẩm

• Lắp phẳng vào tường, chỉ lộ một nút tròn nhỏ
• Vỏ nhựa trắng sơn phủ được — hoà vào màu tường
• Cấp chính xác chọn tới 1/10 DIN ±0,03 °C
• Dải đo RTD −20…60 °C, thermistor −40…60 °C
• Hai lựa chọn cáp: ZW (PVC 22 AWG, 1,05 m) hoặc FT (plenum FT-6, 3 m)
• Đầu ra dây chờ đã tuốt sẵn, cấp bảo vệ IP30 (NEMA 1)

Thông số kỹ thuật HATSBTA

Số liệu trích từ catalog Greystone HATSBTA High Accuracy Button Temperature Sensor.

Bảng mã phần tử và cáp

Cách chọn đúng mã

• Chọn cấp chính xác theo yêu cầu thật của ứng dụng. Class A (±0,15 °C) đủ cho hầu hết HVAC; 1/10 DIN (±0,03 °C) chỉ cần khi đo delta-T rất nhỏ hoặc phục vụ kiểm định và báo cáo năng lượng.
• Không gian yêu cầu thẩm mỹ cao, kiến trúc sư không chấp nhận thiết bị lộ trên tường: HATSBTA sơn phủ được là lựa chọn hợp lý nhất trong nhóm.
• Cáp phải đi trong khoang trần hồi gió: chọn bản FT (plenum FT-6, dài 3 m). Bản ZW chỉ dài 1,05 m và không phải cáp plenum.
• Cần người dùng chỉnh setpoint hoặc có màn hình: HATSBTA không có; chuyển sang HATSPC hoặc HATSRC.
• Lắp ngoài trời hoặc nơi ẩm: không dùng được, vỏ chỉ IP30 và catalog ghi rõ chỉ dùng trong nhà.

Lưu ý khi lắp đặt và đấu nối

• Khoét lỗ tường đúng cỡ và lắp phẳng. Đo kỹ trước khi khoét — sửa lỗ lệch trên tường hoàn thiện rất tốn công.
• Sơn vỏ sau khi lắp, không sơn trước. Sơn trước rồi lắp dễ làm xước và lộ vệt.
• Không sơn bịt kín khe thoáng của vỏ — cảm biến cần tiếp xúc với không khí phòng.
• Bịt kín ống luồn dây phía sau để luồng khí trong tường không thổi vào cảm biến.
• Tránh nắng chiếu, tránh sát cửa ra vào và tránh ngay dưới miệng gió cấp.
• Cáp bản ZW chỉ dài 1,05 m — tính trước khoảng cách tới điểm đấu nối.
• Cáp tín hiệu đi riêng, không chạy song song cáp động lực.
• Với RTD, dùng bản 3 dây trên tuyến cáp dài để bù điện trở dây dẫn — với cấp 1/10 DIN thì đây là bắt buộc, nếu không độ chính xác ±0,03 °C trở thành vô nghĩa.
• Ghi mã phần tử và cấp chính xác lên nhãn tại điểm đấu dây.

Ứng dụng thực tế

• Cảm biến nhiệt độ phòng trong khách sạn và không gian thiết kế cao cấp
• Phòng họp, sảnh, khu vực trưng bày cần thiết bị kín đáo
• Bổ sung điểm đo nhiệt độ mà không phá thẩm mỹ tường hoàn thiện
• Điểm đo tham chiếu độ chính xác cao trong phòng thí nghiệm
• Căn hộ cao cấp và biệt thự dùng hệ điều khiển tập trung

Câu hỏi thường gặp về HATSBTA

HATSBTA sơn phủ được nghĩa là gì?

Vỏ nhựa trắng của thiết bị có thể sơn cùng màu tường sau khi lắp, để cảm biến hoà vào bề mặt thay vì lộ ra. Lưu ý không sơn bịt kín khe thoáng của vỏ.

Đo được dải nhiệt độ nào?

Bản RTD đo −20…60 °C, bản thermistor đo −40…60 °C.

Có những cấp chính xác nào?

RTD Class A ±0,15 °C, 1/3 DIN ±0,1 °C, 1/10 DIN ±0,03 °C tại 0 °C; NTC Type 39 ±0,05 °C, Type 55 ±0,03 °C, Type 40/46 ±0,1 °C trong 0…70 °C.

Hai lựa chọn cáp khác nhau thế nào?

ZW là cáp PVC cách điện dán song song 22 AWG dài 1,05 m. FT là cáp plenum FT-6 dài 3 m, đi được trong khoang trần hồi gió mà không cần luồn ống.

Lắp được ngoài trời không?

Không. Catalog ghi rõ vỏ chỉ dùng trong nhà, cấp bảo vệ IP30 (NEMA 1). Cần cảm biến ngoài trời thì dùng HATSOS.
