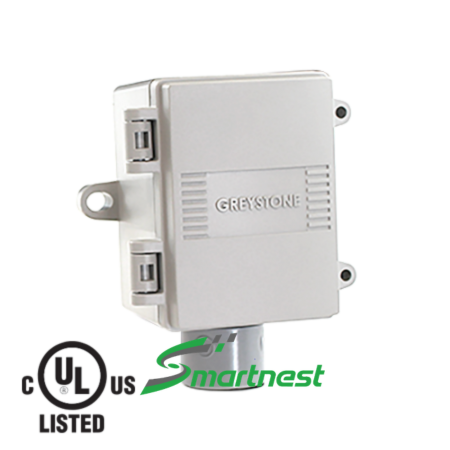

HATXOS Series Greystone – Cảm biến nhiệt độ môi trường ngoài trời
HATXOS Greystone – cảm biến nhiệt độ có ngõ ra analog, ngoài trời.
🔹 Kiểu lắp: Ngoài trời
🔹 Phần tử: RTD Pt1000 màng mỏng
🔹 Sai số: Class A ±0,15 °C ở 0 °C
🔹 Tín hiệu: 4–20 mA / 0–5 V / 0–10 V
🔹 Dải đo đầu dò: -20 … 60 °C
🔹 Môi trường: -40 … 50 °C
Tính năng nổi bật: Ngõ ra analog chống nhiễu tốt cho tuyến dây dài.
HATXOS Greystone là cảm biến nhiệt độ có ngõ ra analog độ chính xác cao của Greystone, kiểu lắp ngoài trời. Phần tử cảm biến được bọc kín chống ẩm, truyền nhiệt tốt và đáp ứng nhanh.
HATXOS Greystone dùng ở đâu
Nhiệt độ ngoài trời là mốc để BMS chạy các chương trình tiết kiệm năng lượng: đặt lại nhiệt độ nước lạnh theo thời tiết, bật chế độ lấy gió tươi làm mát, khởi động sớm buổi sáng. Sai số ở điểm đo này kéo theo sai toàn bộ các chương trình đó.
- Điểm tham chiếu nhiệt độ ngoài trời cho toàn hệ BMS
- Chương trình reset nhiệt độ nước lạnh, nước nóng theo thời tiết
- Chế độ air economizer, khởi động sớm tối ưu
- Lắp ở mặt râm, tránh nắng chiếu trực tiếp
Chọn HATS, HATX hay HATD
Ba dòng dùng chung phần đầu dò, chỉ khác phần điện. Nguyên tắc: còn ngõ vào điện trở trên DDC thì chọn HATS cho rẻ; tuyến dây dài hoặc nhiều nhiễu thì chọn HATX vì tín hiệu dòng chống nhiễu tốt hơn; cần đọc số ngay tại chỗ khi vận hành thì chọn HATD có màn hình.
| Dòng | Kiểu tín hiệu | Chọn khi |
|---|---|---|
| HATS | Cảm biến thụ động: nhiệt điện trở NTC hoặc RTD, hai dây, không cần nguồn | Bộ điều khiển đã có card ngõ vào điện trở — rẻ nhất, ít hỏng nhất |
| HATX | Có mạch phát tín hiệu: 4–20 mA, 0–5 V hoặc 0–10 V (đặt tại nhà máy) | Tuyến dây dài, nhiều nhiễu, hoặc DDC chỉ còn ngõ vào dòng/áp |
| HATD | Như HATX, thêm màn hình LCD hiển thị °C hoặc °F | Cần đọc nhiệt độ ngay tại thiết bị khi vận hành và xử lý sự cố |
Thông số kỹ thuật HATXOS Greystone
| Thông số | Giá trị |
|---|---|
| Kiểu lắp | Ngoài trời |
| Phần tử cảm biến | RTD Pt1000 màng mỏng, IEC 751, alpha 385 |
| Sai số cảm biến | Class A ±0,15 °C ở 0 °C · 1/3 DIN ±0,1 °C · 1/10 DIN ±0,03 °C |
| Sai số bộ phát | ±0,1% dải đo, đã gồm sai số tuyến tính |
| Ngõ ra | 4–20 mA, 0–5 V hoặc 0–10 V (đặt tại nhà máy) |
| Khả năng tải ở 24 VDC | Ngõ ra dòng: tối đa 600 Ω · Ngõ ra áp: tối thiểu 10 kΩ |
| Dải đo của đầu dò | -20 … 60 °C (bản ống gió, kẹp ống); loại đầu dò khác xem catalog |
| Nhiệt độ môi trường làm việc | -40 … 50 °C |
Lắp đặt
- Lắp ở mặt râm, hướng bắc, tránh nắng chiếu trực tiếp
- Cách xa miệng xả tháp giải nhiệt, ống khói, dàn nóng
- Đầu dò hướng xuống, dùng cable gland bịt kín đường dây
- Cách tường ít nhất 10 cm để không đo nhiệt hắt từ tường
| Mã | Kiểu lắp |
|---|---|
| HATXAP | đa dụng, lắp ống gió hoặc nhúng |
| HATXDC | đo trung bình trong ống gió, đầu dò đồng mềm nhiều điểm |
| HATXDF | đo trung bình trong ống gió, đầu dò cáp mềm |
| HATXDR | đo trung bình trong ống gió, đầu dò thanh cứng |
| HATXFL | đầu dò dây chờ (flying lead), lắp linh hoạt |
| HATXGL | đầu dò nhỏ vỏ nhôm, dán bề mặt hoặc kính |
| HATXOB | ngoài trời, vỏ tích hợp chụp che nắng và chắn gió |
| HATXRCL | gắn tường trong phòng, có màn hình LCD |
| HATXRC | gắn tường trong phòng |
| HATXRP | kẹp ống, đầu dò rời nối bằng dây |
| HATXSO | kẹp trực tiếp lên thành ống (strap-on) |
Tài liệu kỹ thuật HATXOS Greystone
| Catalog HATXOS (PDF) |
| Chứng nhận hợp chuẩn (DOC) HATXOB/HATXOS (PDF) |
| Hướng dẫn lắp đặt HATXOS (PDF) |
🤝 Tại sao nên mua HATXOS Greystone tại SmartNest?
SmartNest phân phối HATXOS Greystone chính hãng, có đầy đủ CO-CQ theo từng lô hàng. Đội kỹ thuật của SmartNest hỗ trợ chọn đúng model theo điều kiện lắp đặt thực tế, kiểm tra sơ đồ đấu nối với bộ điều khiển DDC/BMS và hướng dẫn nghiệm thu tại công trình. Gửi thông số hệ thống hoặc bản vẽ, SmartNest sẽ báo giá theo dự án và tư vấn phương án thay thế tương đương khi cần.
