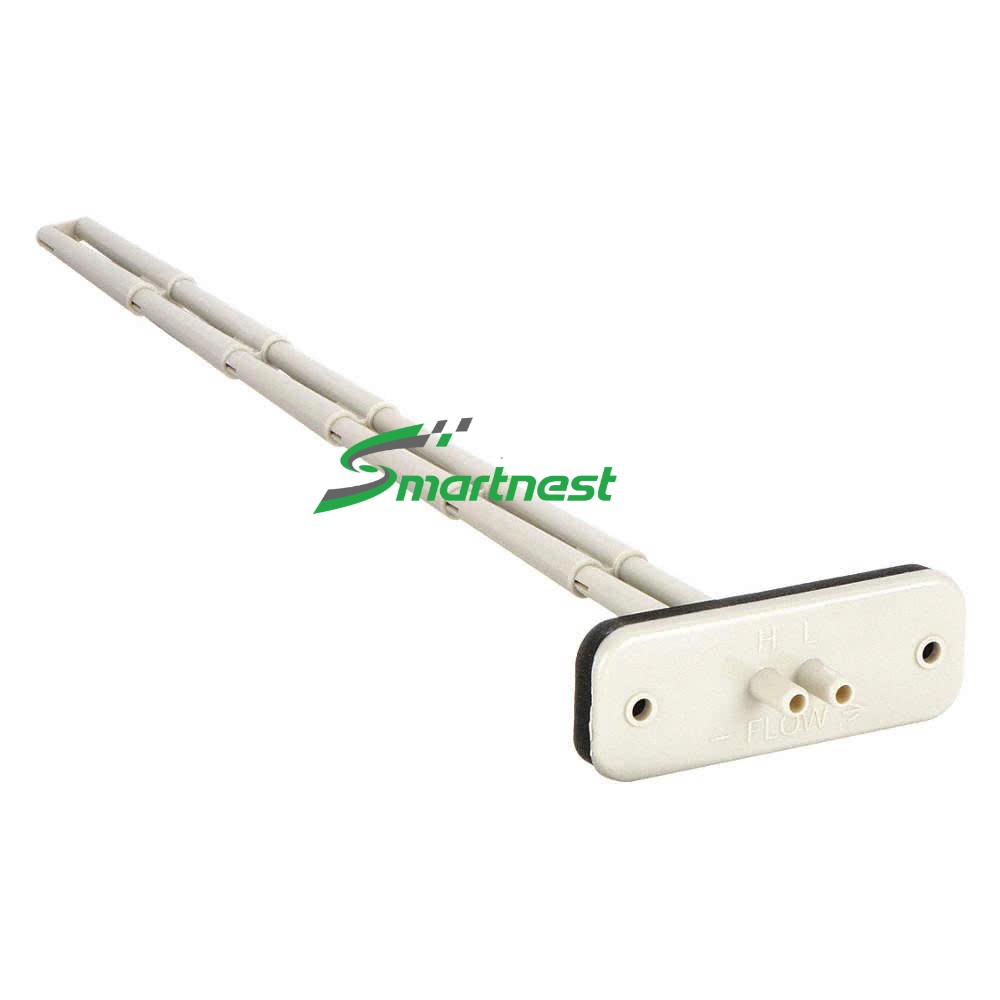

PAFS Dwyer – Ống cảm biến lưu lượng gió
PAFS Dwyer — ống cảm biến lưu lượng gió lấy áp trung bình cho hộp VAV, mặt bích liền có gioăng, chỉ 28 g.
- 🔹 Mười mã dài 3-5/32 đến 23-29/32 inch
- 🔹 Nhiệt độ làm việc 40–120°F (4–49°C)
- 🔹 Kết nối ống Ø trong 1/4 inch, Ø ngoài 3/8 inch
- 🔹 Vật liệu ABS/polycarbonate UL94-5V
📥 Tải catalog Series PAFS-1000 (PDF)
☎️ Liên hệ báo giá: 0787 726 677
PAFS Dwyer là ống cảm biến lưu lượng gió kiểu lấy áp trung bình, chuyên đặt ở cổ vào của hộp VAV và hộp FPB để lấy áp suất vận tốc đưa sang bộ điều khiển. Thân ABS/polycarbonate chỉ 28 g, mặt bích liền có gioăng nên lắp được cho cả ống tròn lẫn ống chữ nhật. Thông số dưới đây lấy từ catalog Series PAFS-1000 của Dwyer.
🌟 Đặc Tính Kỹ Thuật Nổi Bật
- Lấy áp trung bình trên suốt chiều dài ống, không phải một điểm — số đọc ổn định hơn ở cổ hộp VAV nơi dòng chưa đều.
- Mười mã chiều dài từ 3-5/32 đến 23-29/32 inch, chọn đúng theo cỡ cổ hộp.
- Mặt bích liền có gioăng xốp — bắt hai vít là xong, không cần gia công thêm.
- Chỉ 28 g, không làm nặng hộp VAV và không cần đỡ thêm.
- Vật liệu ABS/polycarbonate đạt UL94-5V, phù hợp yêu cầu chống cháy trong ống gió.
Thông Số Kỹ Thuật PAFS Dwyer
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Ống cảm biến lưu lượng gió kiểu lấy áp trung bình |
| Môi chất | Không khí và khí tương thích |
| Vật liệu | ABS/polycarbonate (UL94-5V) |
| Nhiệt độ làm việc | 40–120°F (4–49°C) |
| Nhiệt độ lưu kho | −40…140°F (−40…60°C) |
| Kết nối | Ống Ø trong 1/4 inch (6 mm), Ø ngoài 3/8 inch (10 mm), kiểu cắm đẩy |
| Cách lắp | Mặt bích liền có gioăng, dùng được cho ống tròn và ống chữ nhật |
| Chiều dài | 3-5/32 đến 23-29/32 inch (8,02 đến 60,72 cm) tuỳ mã |
| Khối lượng | 1 oz (28 g) |
| Tuân thủ | EU Directive 2011/65/EU (RoHS II) |
| Độ chính xác | [CẦN KIỂM TRA: catalog Series PAFS-1000 không công bố sai số và dải vận tốc] |
| Xuất xứ | Dwyer – Mỹ |
Ứng Dụng Của PAFS Dwyer
- Đo lưu lượng ở cổ vào hộp VAV — ứng dụng chính mà catalog nêu.
- Đo lưu lượng ở hộp FPB (fan powered box) cấp gió cho từng khu.
- Điều khiển theo vùng trong hệ thống HVAC có nhiều zone.
- Cải tạo hệ thống cũ: gắn thêm để có tín hiệu lưu lượng mà không thay hộp.
- Lấy tín hiệu áp suất vận tốc đưa vào bộ điều khiển VAV hoặc cảm biến chênh áp.
⚠️ Lưu ý khi lắp: Giới hạn nhiệt độ làm việc chỉ 40–120°F (4–49°C) — hẹp hơn nhiều người tưởng đối với một chi tiết đặt trong ống gió. Ống gió cấp sau dàn gia nhiệt hoặc ống hồi từ khu vực nóng có thể vượt ngưỡng này, khi đó phải chọn ống Pitot kim loại thay vì bản nhựa. Thêm nữa, ống cảm biến này lấy áp trung bình trên chiều dài của chính nó, nên chiều dài phải phủ gần hết tiết diện cổ hộp mới đúng nghĩa trung bình; chọn ngắn hơn cỡ cổ là quay về đo một vùng, sai số lớn ở lưu lượng thấp. Cuối cùng, catalog không công bố sai số và dải vận tốc cho dòng PAFS, nên khi hồ sơ dự án yêu cầu con số sai số cụ thể thì phải hỏi hãng.
Lựa Chọn Model và Cấu Hình
Mười mã chỉ khác nhau ở chiều dài thân (kích thước A). Chọn theo cỡ cổ vào của hộp VAV.
| Mã | Chiều dài (kích thước A) | Mã | Chiều dài (kích thước A) |
|---|---|---|---|
| PAFS-1002 | 3-5/32 inch (8,02 cm) | PAFS-1007 | 14-3/4 inch (37,47 cm) |
| PAFS-1003 | 5-13/32 inch (13,73 cm) | PAFS-1008 | 17-1/8 inch (43,50 cm) |
| PAFS-1004 | 7-21/32 inch (19,55 cm) | PAFS-1009 | 19-13/32 inch (49,29 cm) |
| PAFS-1005 | 9-29/32 inch (25,26 cm) | PAFS-1010 | 21-21/32 inch (55,01 cm) |
| PAFS-1006 | 12-1/2 inch (31,75 cm) | PAFS-1011 | 23-29/32 inch (60,72 cm) |
⚙️ Chọn chiều dài PAFS Dwyer theo cỡ hộp VAV nào?
Lấy đường kính cổ vào hộp VAV rồi chọn mã có chiều dài gần bằng hoặc hơn một chút. Cổ 6 inch dùng PAFS-1003 hoặc PAFS-1004; cổ 12 inch dùng PAFS-1006; cổ 14–16 inch dùng PAFS-1007. Hai mã SmartNest đang có phủ đúng hai cỡ hộp phổ biến nhất trong toà nhà văn phòng: PAFS-1004 cho cổ 8 inch và PAFS-1007 cho cổ 14–16 inch.
📥 Tài Liệu Kỹ Thuật (Download)
Các Model Thông Dụng
| STT | MODEL | MÔ TẢ SẢN PHẨM | XUẤT XỨ |
|---|---|---|---|
| 1 | PAFS-1004 | Chiều dài 7-21/32 inch (19,55 cm) · hộp VAV cổ khoảng 8 inch | Mỹ |
| 2 | PAFS-1007 | Chiều dài 14-3/4 inch (37,47 cm) · hộp VAV cổ khoảng 14–16 inch | Mỹ |
🤝 Tại sao nên mua PAFS Dwyer tại SmartNest?
- Hàng chính hãng — có CO-CQ theo lô, xuất hoá đơn VAT đầy đủ.
- Tư vấn chọn mã trước khi đặt — gửi điều kiện lắp đặt, kỹ sư SmartNest đối chiếu catalog rồi mới chốt mã.
- Hỗ trợ kỹ thuật sau bán — hướng dẫn đấu nối, cài đặt, hiệu chuẩn.
- Báo giá theo dự án — số lượng lớn có chính sách riêng.
- Kho tại TP.HCM — giao toàn quốc, hỗ trợ hồ sơ nghiệm thu M và E.
