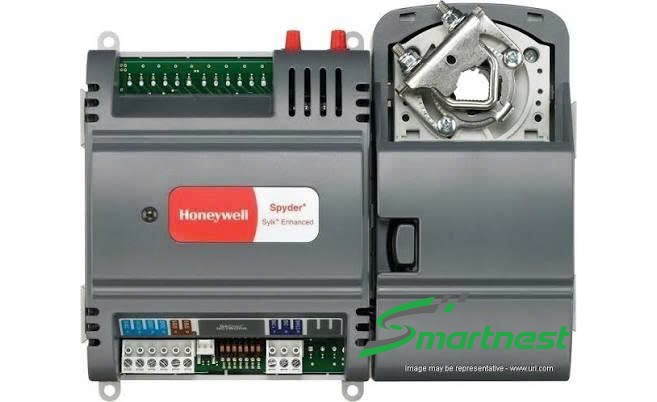

PVB Honeywell – Bộ điều khiển VAV BACnet
PVB Honeywell — bộ điều khiển VAV BACnet MS/TP tích hợp cảm biến chênh áp 0–374 Pa và động cơ lá gió 5 Nm.
- 🔹 Nguồn 20–30 VAC · BACnet MS/TP tới 115,2 kbps
- 🔹 Cảm biến chênh áp 0–374 Pa, sai số ±3% F.S
- 🔹 Động cơ 5 Nm, chạy 108 s ở 50 Hz
- 🔹 Bus Sylk hai dây cho màn hình phòng TR42
📥 Tải tài liệu PVB VAV Controller (PDF)
☎️ Liên hệ báo giá: 0787 726 677
PVB Honeywell là bộ điều khiển VAV lập trình tự do theo chuẩn BACnet MS/TP, tích hợp sẵn cảm biến chênh áp đo lưu lượng gió và động cơ lá gió 5 Nm trong cùng một thân. Nhờ vậy một hộp VAV chỉ cần một thiết bị thay vì ba. Tương thích trực tiếp Niagara WEBs AX và N4. Thông số dưới đây lấy từ tài liệu PVB VAV Controller của Honeywell.
🌟 Đặc Tính Kỹ Thuật Nổi Bật
- Ba thiết bị trong một: bộ điều khiển lập trình, cảm biến chênh áp đo lưu lượng và động cơ lá gió.
- Cảm biến chênh áp 0–374 Pa, sai số ±3% toàn dải — đo được cả vận tốc gió thấp ở tải nhỏ.
- Động cơ 5 Nm, lắp thẳng lên trục lá gió 10–13 mm vuông hoặc tròn, có cơ cấu nhả khớp.
- BACnet MS/TP tới 115,2 kbps, mạng RS-485 dài tối đa 1 km, tối đa 63 thiết bị.
- Bus Sylk hai dây không phân cực — cấp nguồn và truyền dữ liệu cho màn hình phòng TR42 trên cùng một cặp dây.
Thông Số Kỹ Thuật PVB Honeywell
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Bộ điều khiển VAV lập trình tự do, BACnet MS/TP |
| Nguồn cấp | 20–30 VAC, 50/60 Hz |
| Tiêu thụ | PVB0000AS-E: thường 5 VA, tối đa 8 VA · PVB4022AS-E: thường 7 VA, tối đa 43 VA |
| Ngõ ra phụ | 20 VDC ±10% @50 mA |
| Đồng hồ thời gian thực | Lưu 72 giờ sau khi mất điện |
| Bộ xử lý | 32 bit, 120 MHz · RAM 128 K · Flash 512 K |
| Truyền thông | BACnet MS/TP RS-485: 9,6 / 19,2 / 38,4 / 76,8 / 115,2 kbps |
| Mạng RS-485 | Dài tối đa 1 km · tối đa 63 thiết bị (khuyến cáo dưới 30) |
| Bus Sylk | Hai dây không phân cực · dài tối đa 30 m |
| Động cơ | Mô men 5 Nm · chạy 108 giây ở 50 Hz · trục 10–13 mm vuông hoặc tròn, dài từ 40 mm |
| Cảm biến chênh áp | Dải 0–374 Pa · sai số ±3% toàn dải |
| Ngõ vào ra | PVB0000AS-E: không có · PVB4022AS-E: 4 UI + 2 AO + 2 DO |
| Màn hình phòng tương thích | TR42(-x) |
| Hệ điều hành tương thích | Niagara AX 3.8 · N4 4.3 |
| Kích thước và khối lượng | 153,3 × 66 (tối đa 78,1) × 97,2 mm · 0,6 kg |
| Môi trường | Làm việc 0–50°C · lưu kho −40…65,5°C · ẩm 5–95% RH không ngưng tụ |
| Cấp bảo vệ | IP20 |
| Chứng nhận | CE (EN 60730) · UL (UL60730) · BACnet BTL B-ASC |
| Xuất xứ | Honeywell |
Ứng Dụng Của PVB Honeywell
- Điều khiển hộp VAV trong toà nhà văn phòng — một thiết bị cho một hộp.
- Điều khiển hộp VAV có dàn gia nhiệt lại bằng mã PVB4022AS có 4 UI, 2 AO và 2 DO.
- Điều khiển theo vùng, ghép màn hình phòng TR42 qua bus Sylk chỉ hai dây.
- Tích hợp vào hệ BMS chạy Niagara WEBs AX hoặc N4.
- Cải tạo hệ VAV cũ sang BACnet mà không phải thay hộp gió.
⚠️ Lưu ý khi lắp: Điểm quan trọng nhất khi đặt hàng: mã kết thúc bằng -E và mã kết thúc bằng /U là hai phiên bản khu vực khác nhau. Tài liệu này là của bản -E, ghi thời gian chạy động cơ 108 giây ở 50 Hz — đúng với lưới điện Việt Nam; bản /U ghi theo 60 Hz. Hai bản cùng mô men 5 Nm nhưng hãy chốt đúng hậu tố với hãng theo lưới điện công trình. Về lắp đặt: mạng MS/TP phải có điện trở đầu cuối khớp trở kháng cáp, tài liệu yêu cầu điện trở 1/4 W ±1%, 80–130 Ω, thường là 120 Ω — thiếu bước này là lỗi truyền thông chập chờn rất khó tìm. Và địa chỉ MAC phải là duy nhất trong dải 0–127 trên mỗi phân đoạn mạng, đặt bằng công tắc DIP. Cuối cùng, IP20 nghĩa là phải nằm trong tủ hoặc trong hộp VAV, không phơi ra ngoài.
Lựa Chọn Model và Cấu Hình
Hai mã trong dòng khác nhau ở số lượng ngõ vào ra. Cả hai dùng chung động cơ, cảm biến chênh áp và phần truyền thông.
| Mã | Ngõ vào ra | Tiêu thụ | Dùng khi |
|---|---|---|---|
| PVB0000AS-E | Không có ngõ vào ra | Thường 5 VA, tối đa 8 VA | Hộp VAV chỉ điều tiết lá gió, không có dàn gia nhiệt |
| PVB4022AS-E | 4 UI + 2 AO + 2 DO | Thường 7 VA, tối đa 43 VA | Hộp VAV có dàn gia nhiệt lại, van nước hoặc quạt phụ |
| Loại ngõ | Thông số |
|---|---|
| UI — ngõ vào đa năng | 0–10 V · NTC 20k · Pt1000 · tiếp điểm khô · 100 Ω đến 100 kΩ |
| AO — ngõ ra tương tự | 4–20 mA tối đa 550 Ω · 0–10 V tối đa 10 mA |
| DO — ngõ ra số | Triac 24 VAC, 25–500 mA |
| Độ phân giải A/D | 16 bit |
⚙️ Khi nào cần mã có ngõ vào ra của PVB Honeywell?
Nếu hộp VAV chỉ có lá gió và nhiệt độ phòng đọc qua màn hình TR42 trên bus Sylk thì mã PVB0000AS không cần ngõ vào ra nào — đó chính là lý do mã này tồn tại và cũng là mã rẻ nhất. Cần thêm ngõ khi hộp có dàn gia nhiệt lại bằng điện hoặc bằng nước, có quạt phụ, hoặc cần đọc thêm cảm biến nhiệt độ gió cấp; khi đó chọn PVB4022AS. Lưu ý tiêu thụ tối đa nhảy từ 8 VA lên 43 VA, nên biến áp 24 V của tủ phải tính lại.
📥 Tài Liệu Kỹ Thuật (Download)
Các Model Thông Dụng
| STT | MODEL | MÔ TẢ SẢN PHẨM | XUẤT XỨ |
|---|---|---|---|
| 1 | PVB0000AS/U | Bộ điều khiển VAV không ngõ vào ra · động cơ 5 Nm · cảm biến chênh áp 0–374 Pa · [CẦN KIỂM TRA: tài liệu trên server là bản hậu tố -E, bản /U là phiên bản khu vực khác] | Honeywell |
| 2 | PVB0000AS/U + TR42 | Bộ điều khiển VAV ghép màn hình phòng TR42 qua bus Sylk hai dây · TR42 hiện đã có trang riêng trên SmartNest | Honeywell |
🤝 Tại sao nên mua PVB Honeywell tại SmartNest?
- Hàng chính hãng — có CO-CQ theo lô, xuất hoá đơn VAT đầy đủ.
- Tư vấn chọn mã trước khi đặt — gửi điều kiện lắp đặt, kỹ sư SmartNest đối chiếu catalog rồi mới chốt mã.
- Hỗ trợ kỹ thuật sau bán — hướng dẫn đấu nối, cài đặt, hiệu chuẩn.
- Báo giá theo dự án — số lượng lớn có chính sách riêng.
- Kho tại TP.HCM — giao toàn quốc, hỗ trợ hồ sơ nghiệm thu M và E.
