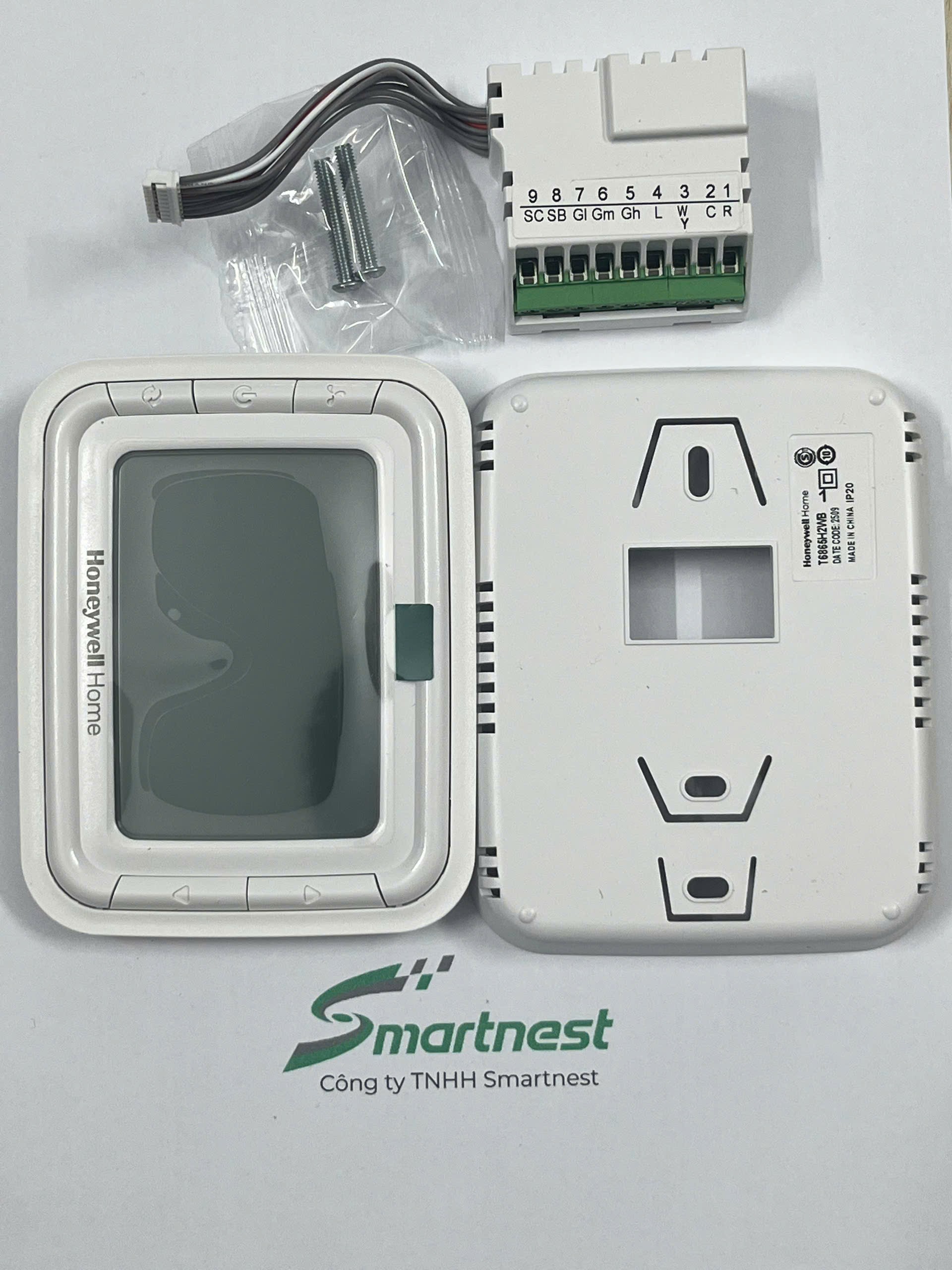

T6865H2WB Honeywell – Thermostat – Bộ điều khiển nhiệt độ

T6865H2WB là gì?

Thermostat on/off ra lệnh cho van chỉ hai trạng thái, nên nhiệt độ phòng luôn dao động quanh setpoint theo chu kỳ. T6865H2WB dùng ngõ ra analog 0–10 V: bộ điều khiển tính ra mức mở cần thiết rồi giữ van ở đúng vị trí đó.

Giải mã mã hàng theo catalog: H là kiểu ngang (horizontal), 2 là hệ 2 ống, W là vòng viền trắng, B là đèn nền màu xanh dương. Bản đèn nền xanh lá là T6865H2WG.

Máy có sẵn chế độ tiết kiệm năng lượng kích hoạt bằng nút bấm hoặc tiếp điểm khô, chức năng hẹn giờ bật tắt, chống đóng băng và điều khiển quạt 3 cấp thủ công hoặc tự động.

Đặc tính sản phẩm

• Ngõ ra tuyến tính 0…10 V DC, hỗ trợ đầu chấp hành van dòng VC7900
• Thuật toán PI giữ nhiệt độ sát setpoint, giảm dao động
• Cảm biến NTC 10 kΩ tại 25 °C, sai số ±1 °C tại 21 °C
• Màn LCD lớn, đèn nền xanh dương, vòng viền trắng
• Quạt 3 cấp thủ công hoặc tự động, có chế độ thông gió riêng
• Chế độ tiết kiệm năng lượng bật bằng nút hoặc tiếp điểm khô, có chống đóng băng

Thông số kỹ thuật T6865H2WB

Số liệu trích từ catalog Honeywell T6865 Series.

Giải mã mã hàng T6865

Cách chọn đúng mã

• Cần điều khiển van tuyến tính (van 0–10 V, dòng VC7900): T6865H2WB là lựa chọn đúng. Chỉ có van on/off thì dùng T6861 hoặc T6818 rẻ hơn.
• Lưu ý nguồn cấp là 24 VAC, không phải 220 V. Công trình chưa có nguồn 24 V phải bổ sung biến áp — tính luôn chi phí này khi so giá.
• Ngõ ra quạt chịu 4(2) A ở 230 VAC. Số trong ngoặc là tải cảm, tức quạt tối đa 2 A; quạt lớn hơn phải qua relay trung gian.
• Chọn màu đèn nền theo thiết kế nội thất: B là xanh dương, G là xanh lá. Không ảnh hưởng chức năng.

Lưu ý khi lắp đặt và đấu nối

• Nguồn cấp 24 VAC ±10% cho bộ điều khiển, nhưng mạch quạt là 230 VAC. Hai cấp điện áp trong cùng một thiết bị — đấu nhầm là hỏng ngay.
• Lắp hộp âm 86 × 86 mm hoặc hộp 3 × 3 inch, cao 1,4–1,5 m, trên tường trong, tránh nắng và miệng gió cấp.
• Dây tối đa 16 AWG. Cáp tín hiệu 0–10 V đi riêng, không chạy song song cáp động lực để tránh nhiễu.
• Kiểm tra van VC7900 nhận đúng dải 0–10 V trước khi nghiệm thu: cấp 0 V phải đóng hẳn, 10 V phải mở hết.
• Cấp bảo vệ IP20 — chỉ lắp nơi khô ráo.
• Sau khi cấp điện, chờ 15–30 phút cho thiết bị ổn định nhiệt rồi mới so sánh số hiển thị với nhiệt kế chuẩn.

Ứng dụng thực tế

• FCU hệ 2 ống dùng van điều khiển tuyến tính trong khách sạn, văn phòng hạng A
• Phòng yêu cầu nhiệt độ ổn định: phòng họp lớn, phòng thí nghiệm, showroom
• Hệ thống có sẵn nguồn 24 VAC từ tủ điều khiển tầng
• Công trình muốn giảm số lần đóng cắt van để kéo dài tuổi thọ đầu chấp hành
• Khu vực áp dụng chế độ tiết kiệm năng lượng theo thẻ từ hoặc cảm biến hiện diện

Câu hỏi thường gặp về T6865H2WB

T6865H2WB dùng nguồn bao nhiêu?

24 VAC ±10%, 50 Hz cho bộ điều khiển. Riêng mạch tải quạt là 230 VAC ±10% với dòng cho phép 4(2) A.

Ngõ ra điều khiển van là gì?

Tín hiệu tuyến tính 0…10 V DC, hỗ trợ đầu chấp hành van dòng VC7900 của Honeywell.

Ký tự trong mã T6865H2WB nghĩa là gì?

H là kiểu lắp ngang, 2 là hệ FCU 2 ống, W là vòng viền trắng, B là đèn nền màu xanh dương. Bản đèn xanh lá là T6865H2WG.

Dải cài đặt và độ chính xác ra sao?

Cài đặt 10…32 °C, hiển thị 0…37 °C, sai số ±1 °C tại 21 °C, cảm biến NTC 10 kΩ tại 25 °C, thuật toán PI.

Lắp vào hộp âm nào?

Hộp âm 86 × 86 mm hoặc hộp 3 × 3 inch. Dây đấu tối đa 16 AWG, cấp bảo vệ IP20.
