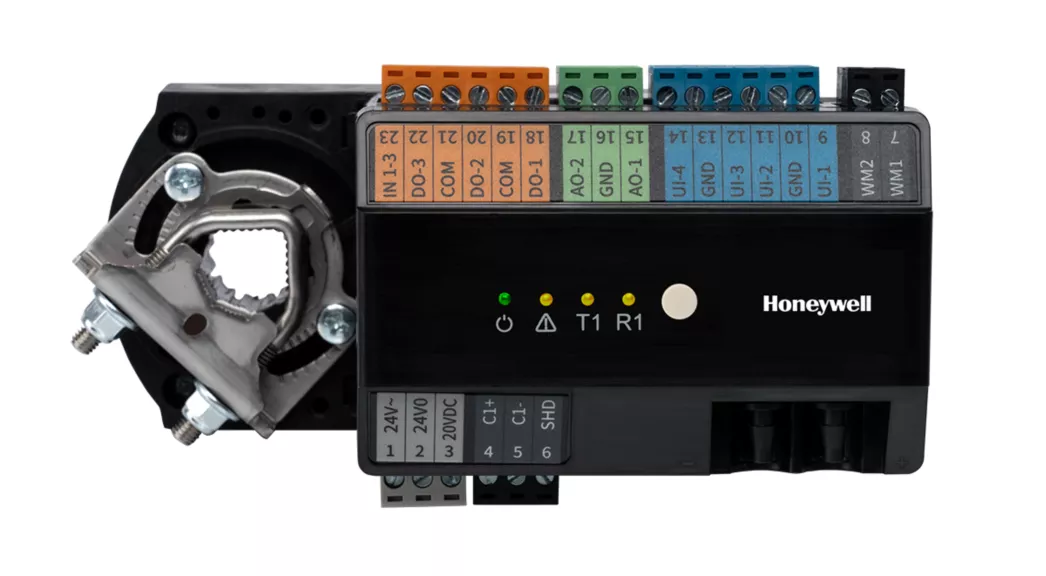

WEB-VA423B24N – COMPACT VAV CONTROLLER – Bộ điều khiển VAV

WEB-VA423B24N Honeywell là bộ điều khiển VAV nhỏ gọn thuộc dòng Spyder Model 5, tích hợp sẵn cảm biến chênh áp và đầu chấp hành van gió, lập trình tự do và truyền thông BACnet MS/TP.

🔹 Ngõ vào / ra: 4 UI, 2 AO, 3 DO
🔹 Cảm biến chênh áp: 0 đến 2 inch H2O (500 Pa)
🔹 Chấp hành tích hợp: 5 Nm (44 in-lbs)
🔹 Truyền thông: BACnet MS/TP, tự nhận baud
🔹 Nguồn: 20-30 Vac, 50/60 Hz
🔹 Bus phụ: Sylk 2 dây không phân cực
Tính năng nổi bật: gộp bộ điều khiển, cảm biến lưu lượng gió và đầu chấp hành van gió vào một khối lắp thẳng lên trục hộp VAV, có đồng hồ thời gian thực giữ dữ liệu 72 giờ.

Catalog WEB-VA423B24N

Add to wishlist
Yêu cầu báo giá
SKU: WEB-VA423B24N Danh mục: , Thẻ: Thương hiệu:

WEB-VA423B24N là gì?

WEB-VA423B24N thuộc họ bộ điều khiển đơn vị Spyder Model 5 của Honeywell WEBs, lập trình tự do theo nền BACnet MS/TP. Toàn bộ phần cứng cần cho một hộp VAV đơn giản nằm trong một thiết bị: bốn ngõ vào đa năng, hai ngõ ra analog, ba ngõ ra số bán dẫn 24 Vac, cảm biến chênh áp hai chiều tích hợp và đầu chấp hành 5 Nm.

Cảm biến chênh áp hai chiều độ chính xác cao đo dải 0 đến 500 Pa với sai số ±3% giá trị đo, đủ nhạy để tính lưu lượng gió ngay cả khi hộp VAV chạy ở lưu lượng thấp. Đầu chấp hành tích hợp có thể thay thế tại hiện trường, thời gian chạy 90 giây ở 60 Hz và 108 giây ở 50 Hz, lắp được lên trục tròn 8 đến 16 mm hoặc trục vuông 6 đến 13 mm.

Về truyền thông, thiết bị tự nhận tốc độ baud và tự đặt địa chỉ MAC, đấu nối BACnet MS/TP tới 1200 m ở 76,8 kbps. Ngoài ra còn có bus Sylk hai dây không phân cực để nối thẳng các màn hình phòng TR40, TR42, TR71, TR75, TR120 mà không tốn điểm I/O.

Đặc tính sản phẩm

  • Gộp bộ điều khiển, cảm biến lưu lượng và chấp hành trong một khối.
  • Cảm biến chênh áp hai chiều 0 đến 500 Pa, sai số ±3% giá trị đo.
  • Đầu chấp hành 5 Nm thay thế được tại hiện trường.
  • Ba ngõ ra số bán dẫn 24 Vac, 1,5 A liên tục và 3,5 A khởi động trong 100 ms.
  • Tự nhận baud và tự đặt địa chỉ MAC cho BACnet MS/TP.
  • Bus Sylk hai dây nối màn hình phòng không tốn điểm I/O.
  • Đồng hồ thời gian thực với siêu tụ giữ dữ liệu 72 giờ.
  • Ngõ ra phụ 20 Vdc, 75 mA cấp cho thiết bị hiện trường.
  • Terminal rời có mã màu, tháo lắp nhanh khi thay thiết bị.

Thông số kỹ thuật WEB-VA423B24N

Dòng sản phẩmHoneywell WEBs Spyder Model 5, Compact VAV
Nguồn cấp20 đến 30 Vac, 50/60 Hz, biến áp Class 2
Tiêu thụ100 VA tối đa cả tải; riêng bộ điều khiển 20 VA
Ngõ ra phụ20 Vdc ±10% tại 75 mA
Ngõ vào / ra4 UI, 2 AO, 3 DO (tổng 9 điểm)
Độ phân giải UIADC 16 bit
Kiểu ngõ vàoNTC 20 kΩ, PT1000 IEC751 3850, điện trở 100 Ω đến 100 kΩ, 0-10 Vdc, tiếp điểm khô, xung
Ngõ ra analogDAC 16 bit; 0-10 Vdc (10 mA) hoặc 4-20 mA (tải tối đa 550 Ω)
Ngõ ra số24 Vac, 1,5 A liên tục, 3,5 A khởi động trong 100 ms mỗi kênh
Cảm biến chênh ápHai chiều, 0 đến 2 inch H2O (500 Pa), sai số ±3% giá trị đo
Chấp hànhMô-men 5 Nm (44 in-lbs); 90 giây ở 60 Hz, 108 giây ở 50 Hz
Trục lắpTròn 8-16 mm hoặc vuông 6-13 mm, chiều dài trục từ 44 mm
BACnet MS/TPTự nhận baud; cáp tới 1200 m ở 76,8 kbps
CPU / bộ nhớNXP Kinetis Cortex M4 32 bit; Flash 1 MB, RAM 256 kB, SPI Flash 8 MB
Đồng hồ thời gian thựcDự phòng 72 giờ sau mất điện
Môi trường làm việc0 đến 50°C, 5 đến 95 %RH không ngưng tụ
Kích thước / khối lượng153,3 x 77,5 x 98,7 mm; 0,6 kg
Cấp bảo vệIP20, NEMA-1
Chứng nhậnUL916, UL2043, CE, FCC part 15B, RoHS, IC

Số liệu trích từ catalog Honeywell WEB-VA423B24N (31-00361-01).

Mã liên quan trong dòng

STTModelMô tả
1WEB-VA423B24NBộ điều khiển VAV kèm chấp hành tích hợp, giữ dữ liệu 72 giờ
2WEB-V423B24NChỉ bộ điều khiển, không kèm chấp hành (phụ tùng thay thế)
3COVAChỉ đầu chấp hành VAV, 24 Vac (phụ tùng thay thế)

Cách chọn đúng mã

  • Chọn bản WEB-VA423B24N khi cần trọn bộ cho hộp VAV mới; WEB-V423B24N khi hộp VAV đã có chấp hành riêng.
  • Kiểm tra trục van gió: tròn 8-16 mm hoặc vuông 6-13 mm, chiều dài từ 44 mm.
  • Tính công suất biến áp 24 Vac theo tổng tải: 100 VA cho bộ điều khiển kèm tải, 20 VA nếu chỉ riêng bộ điều khiển.
  • Chọn màn hình phòng trong danh sách Sylk được hỗ trợ: TR40, TR42, TR71, TR75, TR120 và các bản -H, -CO2.
  • Đặt kèm cảm biến Sylk C7400S nếu cần đo chất lượng không khí.

Lưu ý khi lắp đặt và đấu nối

  • Lắp trực tiếp lên trục van gió của hộp VAV bằng ngàm và vòng kẹp trục đi kèm.
  • Thiết bị không phụ thuộc vị trí lắp, có thể đặt theo phương bất kỳ.
  • Đấu nguồn 24 Vac vào chân 1 và 2; chân 3 là ngõ ra 20 Vdc cho thiết bị hiện trường.
  • Đấu BACnet MS/TP vào C1+ và C1-, màn chắn vào chân SHD; chân SHD không nối nội bộ nên phải nối đất ở một điểm.
  • Bus Sylk đấu vào WM1 và WM2, không phân cực nên không sợ đấu ngược.
  • Đi hai ống lấy áp của hộp VAV vào đúng cổng cao và cổng thấp của cảm biến tích hợp.

Ứng dụng thực tế

  • Điều khiển hộp VAV đơn lạnh hoặc VAV có coil sưởi lại.
  • Hệ thống VAV trong văn phòng, bệnh viện, trung tâm thương mại.
  • Dự án dùng nền tảng Niagara WEBs-AX hoặc hệ BACnet MS/TP.
  • Cải tạo thay bộ điều khiển VAV cũ trên hộp gió hiện hữu.
  • Khu vực cần giao diện phòng qua bus Sylk không tốn điểm I/O.

Câu hỏi thường gặp về WEB-VA423B24N

WEB-VA423B24N có bao nhiêu điểm vào ra?

Tổng cộng 9 điểm: 4 ngõ vào đa năng (UI), 2 ngõ ra analog (AO) và 3 ngõ ra số (DO), cộng thêm cảm biến chênh áp tích hợp.

Cảm biến chênh áp tích hợp đo được dải nào?

Dải 0 đến 2 inch H2O, tương đương 500 Pa, đo hai chiều với sai số ±3% giá trị đo.

Đầu chấp hành của WEB-VA423B24N mạnh bao nhiêu?

Mô-men 5 Nm (44 in-lbs), thời gian chạy 90 giây ở 60 Hz và 108 giây ở 50 Hz, lắp lên trục tròn 8-16 mm hoặc trục vuông 6-13 mm.

Thiết bị nối được màn hình phòng nào?

Qua bus Sylk hai dây, thiết bị hỗ trợ TR40, TR42, TR71, TR75, TR120 cùng các bản -H và -CO2, và cảm biến Sylk C7400S.

Mua WEB-VA423B24N chính hãng ở đâu?

SmartNest cung cấp WEB-VA423B24N Honeywell chính hãng, đủ CO-CQ, báo giá theo dự án. Gửi mã đặt hàng đầy đủ hoặc mô tả ứng dụng (loại hệ thống, tín hiệu cần lấy, vị trí lắp) để được tư vấn chọn đúng cấu hình.
