Cảm biến áp suất & chênh áp – Thành phần cốt lõi trong hệ thống kỹ thuật
Cảm biến áp suất và chênh áp là thiết bị quan trọng trong các hệ thống HVAC, BMS và công nghiệp. Thiết bị giúp đo lường và cung cấp tín hiệu phản hồi chính xác, từ đó hỗ trợ hệ thống vận hành ổn định, tiết kiệm năng lượng và đáp ứng các tiêu chuẩn kỹ thuật.
Trong thực tế, cảm biến đóng vai trò đầu vào cho hệ thống điều khiển như PLC hoặc BMS, giúp giám sát áp suất, phát hiện sự cố và tối ưu hiệu suất vận hành.
1. Cảm biến áp suất là gì?
Cảm biến áp suất là thiết bị dùng để đo áp suất của chất lỏng hoặc khí trong hệ thống. Sau đó, tín hiệu đo sẽ được chuyển đổi thành tín hiệu điện tiêu chuẩn như 4–20mA hoặc 0–10V để truyền về bộ điều khiển trung tâm như PLC hoặc BMS.
🔧 Cảm biến áp suất hoạt động thế nào?
Các loại cảm biến áp suất hiện nay thường sử dụng các công nghệ:
- Strain gauge (biến dạng điện trở)
- Piezoelectric (áp điện)
- Capacitive (điện dung)
Nguyên lý chung:
Áp suất được chuyển đổi → xử lý → xuất tín hiệu analog (4–20mA hoặc 0–10V).
📌 Ứng dụng thực tế:
🔹 Hệ thống nước & HVAC
- Đo áp suất đường ống nước
- Điều khiển bơm qua VFD
- Giám sát trạng thái hệ thống.
🔹 Công nghiệp
- Đo áp suất tank, pipeline
- Kết nối PLC/SCADA
- Ứng dụng trong F&B, dược phẩm, sản xuất

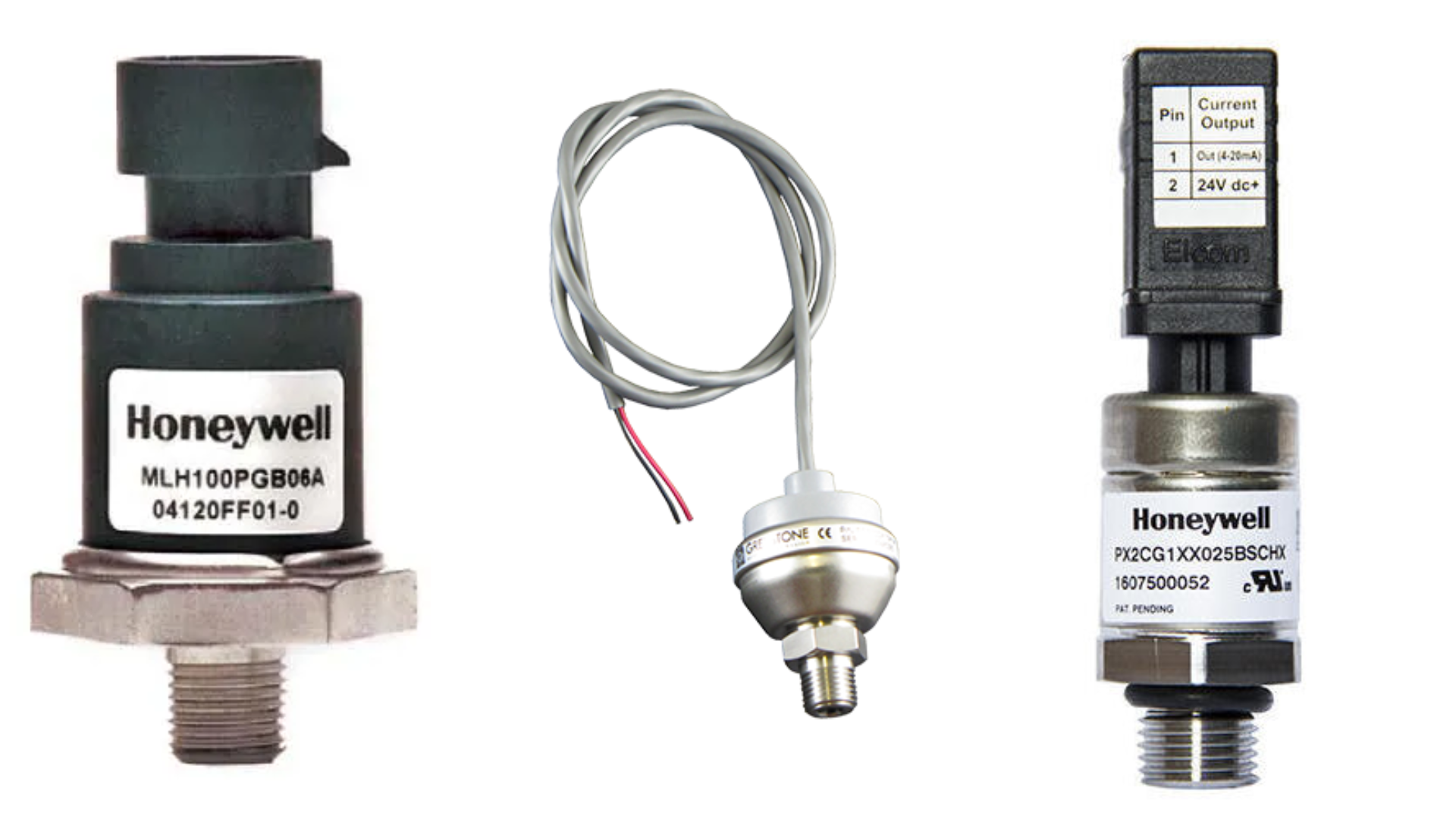

👉 Một số model phổ biến hiện nay:
- Greystone PGS100A13A1A
- Honeywell MLH006BGG01B
- Honeywell PX2CG1XX010BSCHX
2. Cảm biến chênh áp là gì?
Cảm biến chênh áp là thiết bị đo sự chênh lệch áp suất giữa hai điểm trong hệ thống. Đây là loại cảm biến có độ nhạy cao, thường được sử dụng trong các ứng dụng kiểm soát chính xác.
🔧 Nguyên lý đo
→ Tín hiệu được gửi về hệ thống điều khiển để phục vụ monitoring và control
📌 Ứng dụng chuyên sâu
🔹 AHU / FCU – Giám sát filter
- Đo chênh áp qua filter
- Xác định tình trạng nghẹt
👉 Xem chi tiết tại bài: cảm biến chênh áp là gì
🔹 Hệ thống gió (Air System)
- Đo static pressure
- Điều khiển fan VFD
🔹 Phòng sạch (Cleanroom)
- Duy trì áp dương / áp âm
- Đảm bảo tiêu chuẩn GMP / ISO
🔹 Đo lưu lượng gián tiếp
- Orifice / Venturi
→ ΔP ∝ Flow²

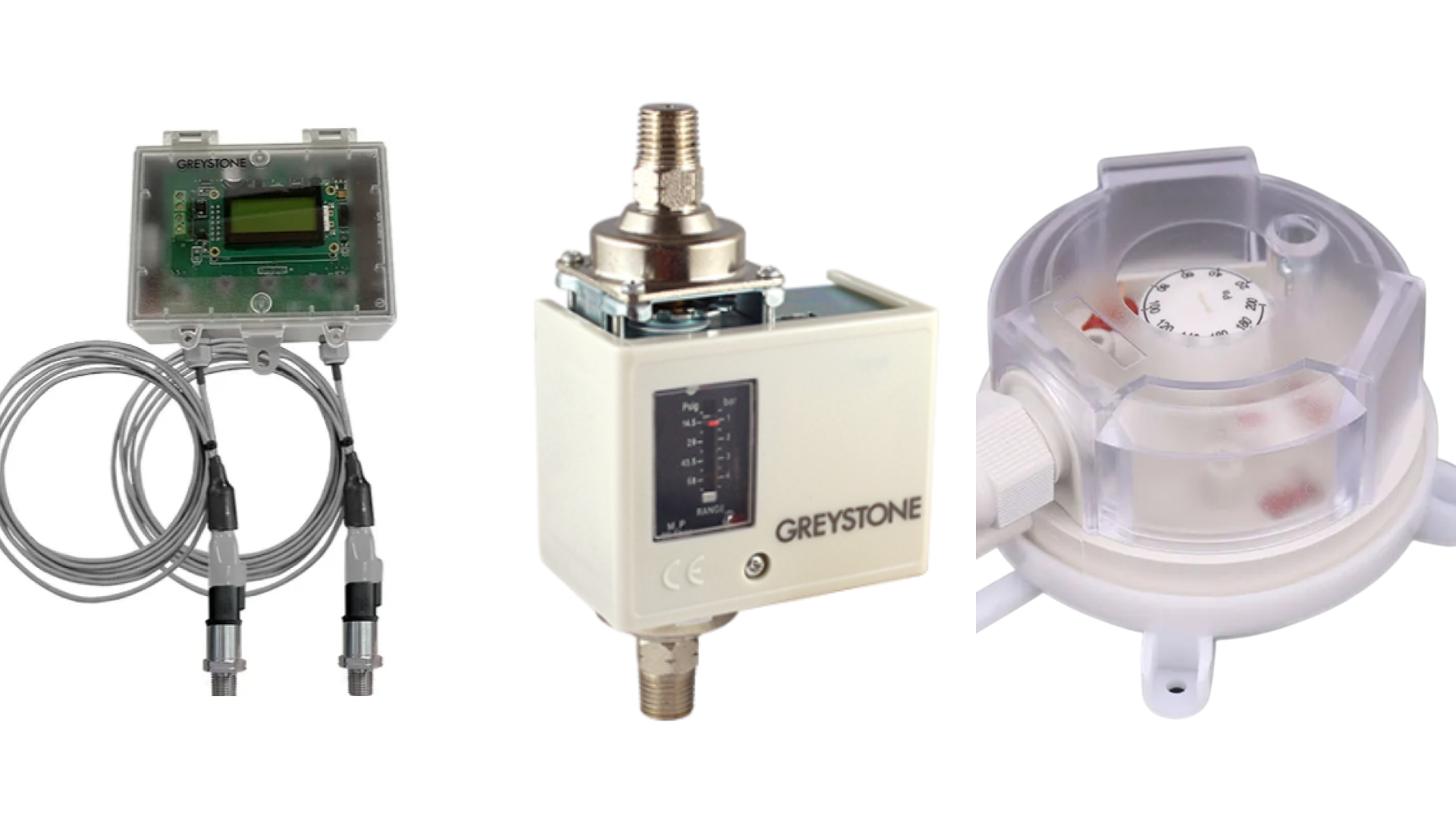

👉 Một số model tiêu biểu:
- Greystone DPB07S15
- Greystone DPB250PX
- Greystone GLPS-D-65
- Honeywell DPS1000
3. Phân biệt cảm biến áp suất và chênh áp
| Tiêu chí | Cảm biến áp suất | Cảm biến chênh áp |
|---|---|---|
| Đo | 1 điểm | 2 điểm |
| Ứng dụng | Nước, tank | Filter, duct |
| Độ nhạy | Trung bình | Rất cao |
| Vai trò | Monitoring | Control |
4. Vai trò trong hệ thống điều khiển (BMS, PLC, SCADA)
Trong các hệ thống BMS, PLC hoặc SCADA, cảm biến đóng vai trò là thiết bị đầu vào (input) quan trọng cho các thuật toán điều khiển.
Cụ thể:
- Cung cấp dữ liệu cho PID control
- Điều khiển bơm và quạt
- Phát hiện và cảnh báo sự cố
- Tối ưu hiệu suất vận hành hệ thống
👉 Đối với các hệ thống yêu cầu bảo vệ thiết bị, bạn có thể tham khảo thêm giải pháp công tắc áp suất và công tắc dòng chảy.
Việc hiểu đúng và lựa chọn chính xác cảm biến áp suất, chênh áp sẽ giúp hệ thống vận hành hiệu quả và bền vững. Smartnest sẵn sàng đồng hành cùng bạn trong mọi giải pháp kỹ thuật.
