Cảm Biến Chênh Áp Gió Dwyer ADPS — Giải Pháp Đo Áp Suất Vi Sai Cho HVAC Và Hệ Thống Lạnh

Trong thiết kế và vận hành hệ thống HVAC, công tắc chênh áp là thiết bị quan trọng để giám sát sự thay đổi chênh lệch áp suất trong hệ thống, đặc biệt tại bộ lọc, quạt, đường ống gió và các khu vực cần cảnh báo áp suất. Dòng Dwyer ADPS là công tắc chênh áp có thể điều chỉnh, sử dụng tiếp điểm SPDT để đóng/ngắt mạch khi chênh lệch áp suất đạt đến giá trị cài đặt.

Công tắc chênh áp Dwyer ADPS phù hợp cho các ứng dụng HVAC, thông gió và điều hòa không khí, nơi cần phát hiện trạng thái áp suất và truyền tín hiệu đóng/ngắt về tủ điều khiển, hệ thống BMS hoặc thiết bị cảnh báo.

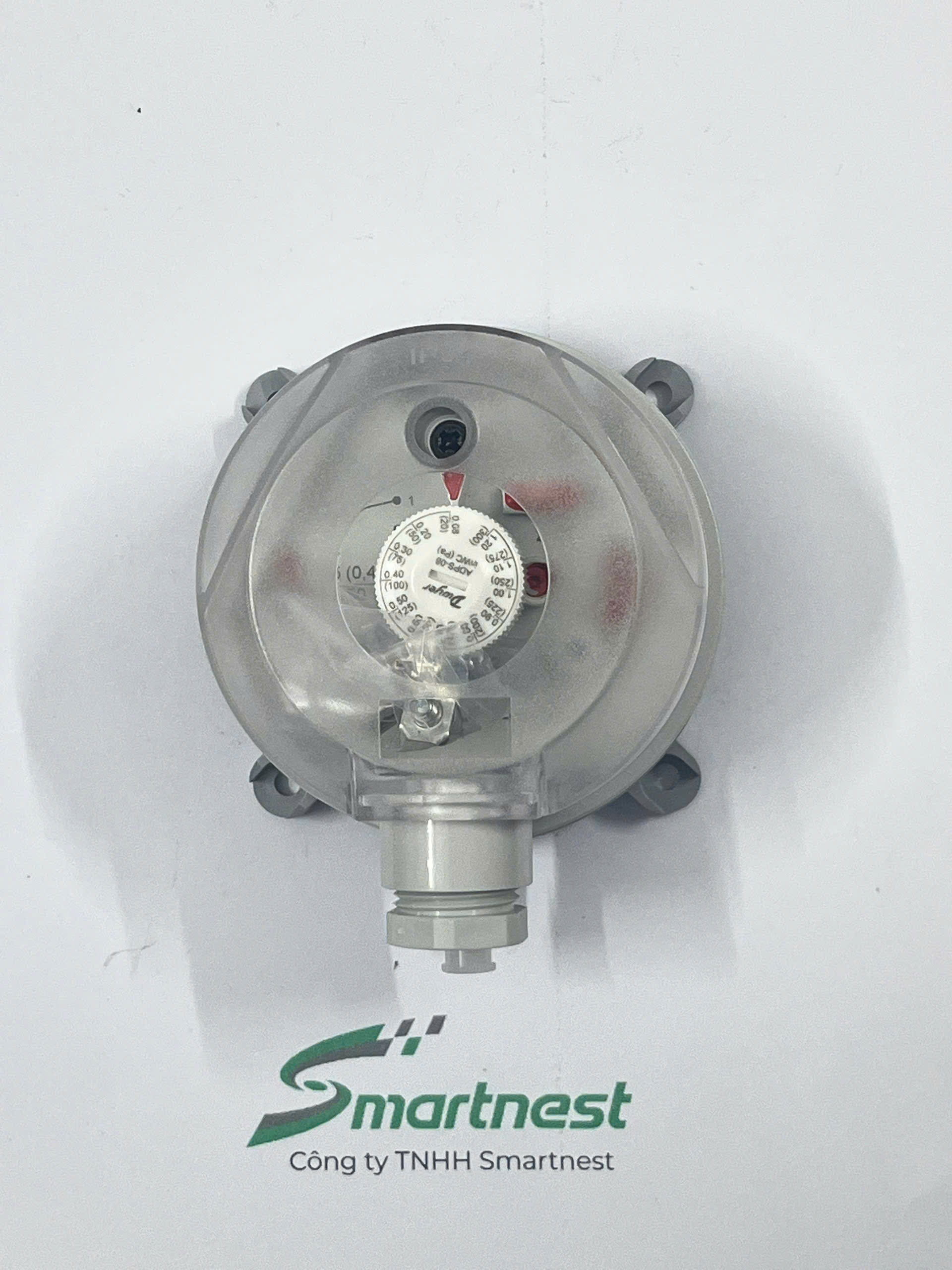

Dwyer ADPS Là Gì?

Dwyer ADPS là dòng công tắc chênh áp (Differential Pressure Switch) dùng để giám sát sự chênh lệch áp suất giữa hai điểm đo. Khi chênh lệch áp suất đạt đến giá trị cài đặt, công tắc sẽ thay đổi trạng thái tiếp điểm.

ADPS sử dụng tiếp điểm SPDT (Single Pole Double Throw), cho phép sử dụng tiếp điểm thường đóng hoặc thường mở tùy theo yêu cầu của mạch điều khiển. Thiết bị không có ngõ ra analog 0–10 V DC hoặc 4–20 mA.

Nhờ cấu tạo đơn giản và khả năng cài đặt ngưỡng chênh áp, ADPS phù hợp để tạo tín hiệu cảnh báo hoặc liên động khi áp suất trong hệ thống thay đổi vượt quá giá trị cài đặt.

Ứng dụng chính:

• Giám sát chênh áp bộ lọc — cảnh báo khi bộ lọc bị bẩn và tổn thất áp suất tăng cao
• Giám sát trạng thái quạt — phát hiện tình trạng quạt không hoạt động hoặc áp suất không đạt yêu cầu
• Giám sát áp suất trong đường ống và hệ thống thông gió
• Giám sát áp suất phòng và các khu vực cần duy trì chênh áp
• Liên động thiết bị HVAC thông qua tiếp điểm SPDT
• Đưa tín hiệu trạng thái về tủ điều khiển hoặc hệ thống BMS thông qua ngõ vào digital

Các Model Dwyer ADPS Và Dải Áp Suất

Dwyer ADPS-08 — Dải áp suất 20–300 Pa

ADPS-08 phù hợp cho các ứng dụng giám sát chênh áp tương đối thấp trong hệ thống HVAC và thông gió, chẳng hạn như giám sát bộ lọc, quạt và các thiết bị xử lý không khí.

Dải áp suất: 20–300 Pa

Ngõ ra: Tiếp điểm SPDT

Dwyer ADPS-04 — Dải áp suất 30–400 Pa

ADPS-04 có dải cài đặt phù hợp cho nhiều ứng dụng giám sát chênh áp trong hệ thống điều hòa không khí, thông gió và các thiết bị HVAC.

Dải áp suất: 30–400 Pa

Ngõ ra: Tiếp điểm SPDT

Dwyer ADPS-03 — Dải áp suất 50–500 Pa

ADPS-03 phù hợp cho các ứng dụng HVAC cần giám sát chênh áp ở mức trung bình, bao gồm giám sát bộ lọc, quạt và chênh áp trong đường ống gió.

Dải áp suất: 50–500 Pa

Ngõ ra: Tiếp điểm SPDT

Dwyer ADPS-05 — Dải áp suất 200–1000 Pa

ADPS-05 phù hợp với các hệ thống HVAC có yêu cầu giám sát chênh áp cao hơn, chẳng hạn như hệ thống xử lý không khí, đường ống gió và các ứng dụng công nghiệp.

Dải áp suất: 200–1000 Pa

Ngõ ra: Tiếp điểm SPDT

Dwyer ADPS-06 — Dải áp suất 500–2500 Pa

ADPS-06 dành cho các ứng dụng cần giám sát chênh áp cao hơn trong hệ thống HVAC và thông gió, đặc biệt khi tổn thất áp suất của hệ thống lớn.

Dải áp suất: 500–2500 Pa

Ngõ ra: Tiếp điểm SPDT

Dwyer ADPS-07 — Dải áp suất 1000–5000 Pa

ADPS-07 là model dành cho các ứng dụng có mức chênh áp cao, phù hợp để giám sát các hệ thống thông gió, đường ống gió và thiết bị HVAC có tổn thất áp suất lớn.

Dải áp suất: 1000–5000 Pa

Ngõ ra: Tiếp điểm SPDT

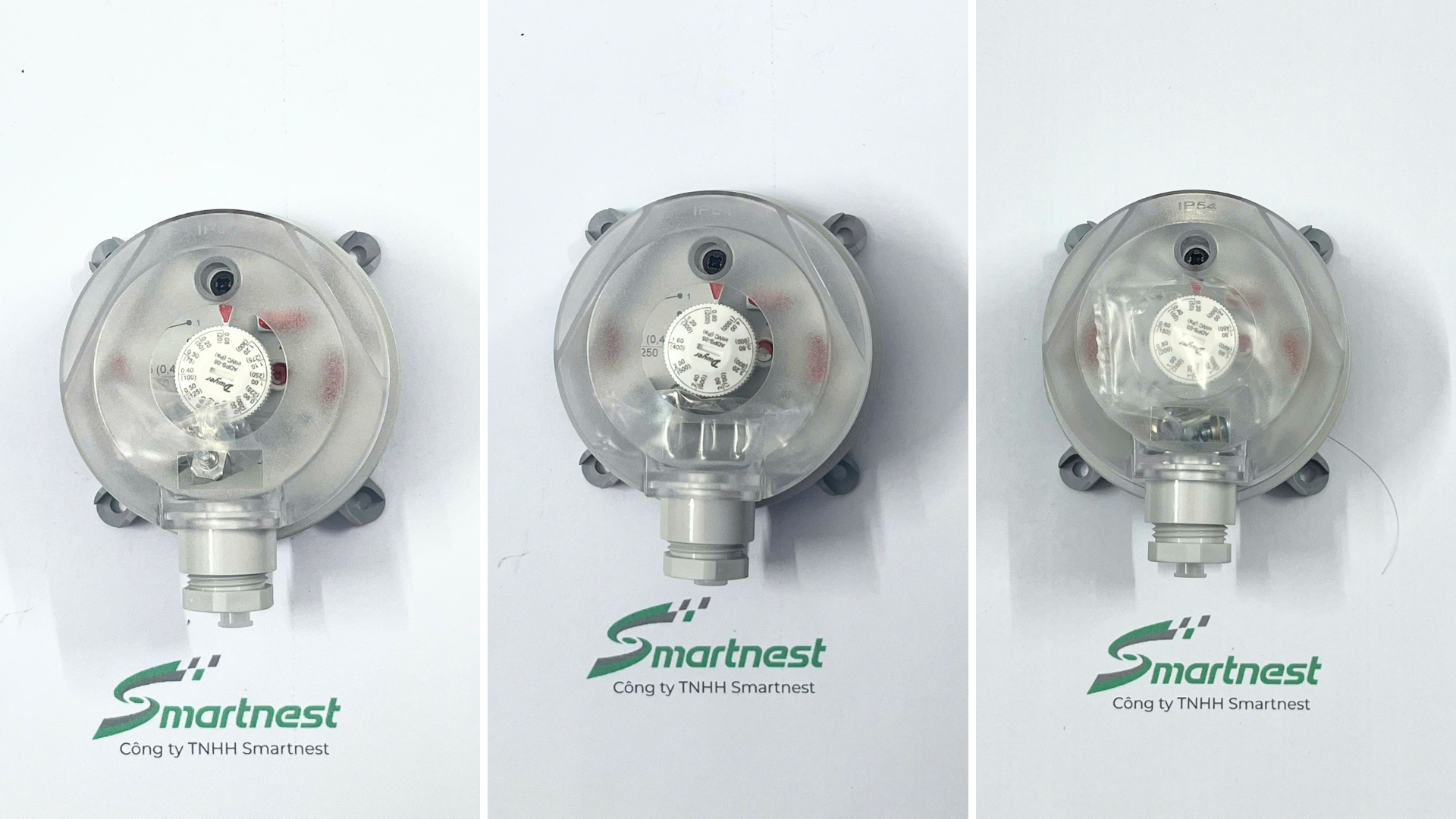

Bảng So Sánh Nhanh Dwyer ADPS

Nguyên Lý Hoạt Động Của Công Tắc Chênh Áp ADPS

ADPS hoạt động dựa trên sự chênh lệch áp suất giữa hai cổng áp suất. Khi chênh lệch áp suất thay đổi và đạt đến ngưỡng cài đặt, cơ cấu công tắc sẽ tác động và thay đổi trạng thái tiếp điểm.

Tiếp điểm SPDT cho phép sử dụng các trạng thái tiếp điểm phù hợp với mạch điều khiển. Tín hiệu từ ADPS có thể được sử dụng để kích hoạt đèn cảnh báo, relay, contactor hoặc đưa về ngõ vào digital của hệ thống điều khiển/BMS.

Do ADPS là công tắc chênh áp, thiết bị không truyền giá trị áp suất liên tục dưới dạng tín hiệu analog 0–10 V hoặc 4–20 mA.

Hướng Dẫn Chọn Model ADPS

Khi lựa chọn công tắc chênh áp ADPS, cần xác định trước khoảng chênh áp cần giám sát và chọn model có dải áp suất phù hợp với điểm tác động mong muốn.

Ví dụ:

• Nếu cần giám sát chênh áp khoảng 100 Pa → có thể xem xét ADPS-08 với dải 20–300 Pa.
• Nếu cần giám sát chênh áp khoảng 250 Pa → có thể xem xét ADPS-04 với dải 30–400 Pa.
• Nếu cần giám sát chênh áp khoảng 400 Pa → có thể xem xét ADPS-03 với dải 50–500 Pa.
• Nếu cần giám sát chênh áp khoảng 700 Pa → có thể xem xét ADPS-05 với dải 200–1000 Pa.
• Nếu cần giám sát chênh áp khoảng 1500 Pa → có thể xem xét ADPS-06 với dải 500–2500 Pa.
• Nếu cần giám sát chênh áp khoảng 3000 Pa → có thể xem xét ADPS-07 với dải 1000–5000 Pa.

Tích Hợp ADPS Với Hệ Thống BMS

ADPS không cung cấp tín hiệu analog 0–10 V hoặc 4–20 mA. Khi tích hợp vào hệ thống BMS/DDC, tín hiệu từ công tắc chênh áp được đưa vào ngõ vào digital (DI) thông qua tiếp điểm SPDT.

• Tín hiệu SPDT: sử dụng trạng thái đóng/mở của tiếp điểm để xác định tình trạng áp suất.
• Ngõ vào BMS: có thể sử dụng DI để nhận trạng thái cảnh báo hoặc trạng thái thiết bị.
• Relay trung gian: có thể sử dụng khi mạch điều khiển yêu cầu cách ly hoặc khi cần điều khiển tải khác.
• Cài đặt ngưỡng: cần xác định chính xác điểm tác động phù hợp với yêu cầu của hệ thống HVAC.

Ứng Dụng Dwyer ADPS Trong HVAC

• Giám sát bộ lọc AHU/FCU
• Giám sát hoạt động của quạt
• Giám sát chênh áp trong đường ống gió
• Cảnh báo bộ lọc bị nghẹt
• Liên động quạt và các thiết bị HVAC
• Giám sát chênh áp phòng
• Ứng dụng trong hệ thống thông gió và xử lý không khí

Tại Sao Chọn Công ty TNHH SMARTNEST?

• Hàng chính hãng Dwyer — CO/CQ đầy đủ, truy xuất nguồn gốc rõ ràng
• Tư vấn kỹ thuật — hỗ trợ lựa chọn model và dải áp suất phù hợp với ứng dụng
• Hỗ trợ tích hợp HVAC/BMS — tư vấn đấu nối tiếp điểm SPDT vào hệ thống điều khiển
• Giao hàng — hỗ trợ giao hàng tại TP.HCM và toàn quốc

Xem Chi Tiết Các Model Dwyer ADPS

• Dwyer ADPS-08 — Công tắc chênh áp 20–300 Pa
• Dwyer ADPS-04 — Công tắc chênh áp 30–400 Pa
• Dwyer ADPS-03 — Công tắc chênh áp 50–500 Pa
• Dwyer ADPS-05 — Công tắc chênh áp 200–1000 Pa
• Dwyer ADPS-06 — Công tắc chênh áp 500–2500 Pa
• Dwyer ADPS-07 — Công tắc chênh áp 1000–5000 Pa
