Cảm Biến CO2 Ống Gió Hay Gắn Tường: Chọn Loại Nào Cho DCV?

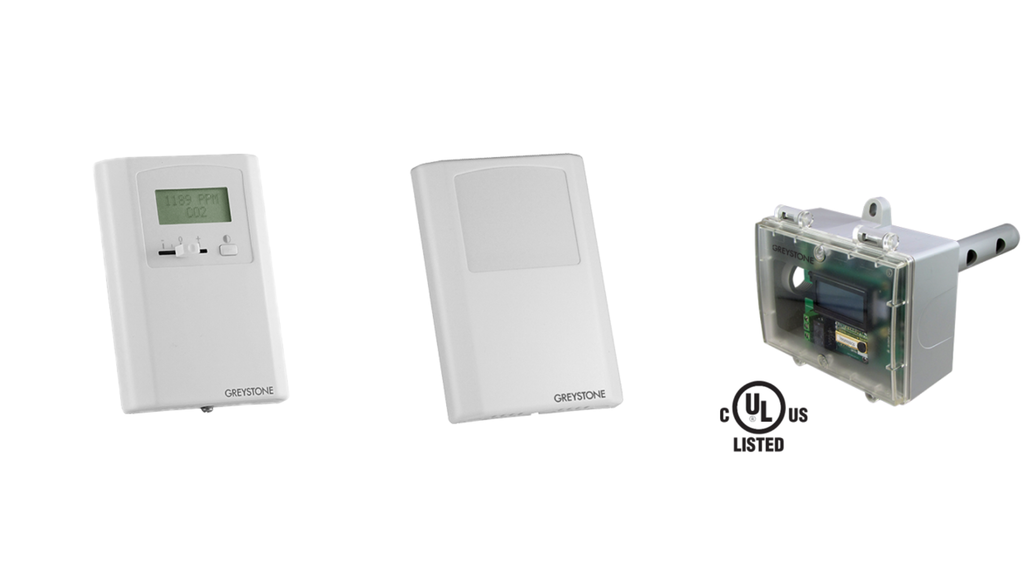

Điều khiển gió tươi theo nhu cầu (DCV) chỉ tiết kiệm được điện khi số CO₂ mà DDC đọc phản ánh đúng không khí người đang thở. Đặt cảm biến sai chỗ thì hệ thống hoặc chạy quạt gió tươi cả ngày, hoặc để phòng họp lên 1.200 ppm mà không ai biết. Câu hỏi thực sự không phải mua mã nào, mà là cảm biến CO2 ống gió hay gắn tường — và bài này trả lời theo từng loại không gian, mở đầu bằng CERMC00 Greystone cảm biến CO2 gắn tường 0–2000 ppm.
| Mã | Vị trí lắp | Dải đo | Ngõ ra | Ghi chú |
|---|---|---|---|---|
| CERMC00 | Gắn tường trong phòng | 0 … 2000 ppm (tiêu chuẩn) | 4–20 mA · 0–5 V · 0–10 V | NDIR, tự hiệu chuẩn ABC; bản cơ bản cho phòng họp, lớp học |
| CERMC Series | Gắn tường trong phòng | Theo cấu hình | Analog | Họ gắn tường, có bản LCD |
| CD2DT Series | Ống gió | 0 … 2000 ppm, có tuỳ chọn | 0–10 V · 4–20 mA | NDIR, lắp trên ống gió hồi |
| CDDT Series | Ống gió hồi, lấy mẫu qua ống sampling | Theo cấu hình | 4–20 mA · 0–5 V · 0–10 V | LCD có đèn nền, nguồn 20–28 VAC/VDC, IP65 (NEMA 4X) |
| CDD5 Series | Gắn phòng | 0 … 2000 ppm, có tuỳ chọn | Analog | NDIR, cho văn phòng, trường học, bệnh viện |
| CDD4 | Ngoài trời | 0 … 2000 ppm, tới 20.000 ppm | 4–20 mA · 0–5 V · 0–10 V | Sai số ±75 ppm hoặc 10%; tuổi thọ cảm biến ≈15 năm; đo CO₂ nền ngoài trời |
Sáu dòng cảm biến CO₂ Greystone đang bán tại SmartNest, xếp theo vị trí lắp.
Cảm biến CO2 ống gió hay gắn tường: chọn theo cách người dùng phòng
Một điểm đo trên ống gió hồi cho ra giá trị trung bình của toàn bộ không gian mà nhánh đó phục vụ. Một cảm biến gắn tường cho giá trị tại chỗ của đúng phòng đó. Cả hai đều đúng, cho hai bài toán khác nhau:
- Không gian mở, một chế độ dùng chung — sàn office mở, sảnh, khu bán hàng: đặt trên ống gió hồi là hợp lý và rẻ hơn hẳn. Một CDDT Greystone cảm biến CO2 ống gió có LCD thay cho năm sáu cảm biến rải trong phòng.
- Phòng dùng theo giờ, tải người nhảy vọt — phòng họp, lớp học, phòng hội thảo: phải đo tại phòng, vì trung bình trên ống hồi sẽ bị các phòng trống kéo xuống. Đây là chỗ của CERMC00 Greystone cảm biến CO2 gắn tường hoặc CDD5 Series Greystone cảm biến CO2 gắn phòng.
- Cả hai — toà nhà lớn có AHU chung và vài phòng họp quan trọng: ống hồi để điều khiển gió tươi tổng, thêm điểm trong phòng họp để mở van VAV riêng.
Bản lắp ống gió của họ CE là CEDT Greystone cảm biến CO2 gắn ống gió; bản NDIR ống gió của họ CD là CD2DT Series Greystone cảm biến CO2 trong ống gió. Cùng nguyên lý, khác họ vỏ và tuỳ chọn màn hình.
Vì sao nên có thêm một điểm đo ngoài trời
Ngưỡng 1.000 ppm quen dùng thực chất là ngưỡng tương đối: nó có nghĩa “cao hơn ngoài trời khoảng 600 – 700 ppm”. Mà CO₂ ngoài trời không cố định — vùng trung tâm đô thị giờ cao điểm có thể 500 – 600 ppm thay vì 420 ppm như sách vở. Điều khiển theo ngưỡng tuyệt đối trong trường hợp đó làm quạt gió tươi chạy oan.
CDD4 Greystone cảm biến CO2 ngoài trời cho điểm đo nền để DDC tính chênh lệch trong – ngoài. Một thiết bị cho cả toà nhà, tuổi thọ cảm biến khoảng 15 năm, dải mở rộng tới 20.000 ppm nếu cần dùng cho mục đích khác. Với công trình chạy DCV nghiêm túc, đây là khoản đầu tư nhỏ nhất trong hệ mà có ảnh hưởng rõ nhất tới hoá đơn điện.
⚠️ Lưu ý khi lắp: gắn tường ở 1,2 – 1,5 m (vùng hô hấp khi ngồi), không lắp cạnh cửa, cạnh miệng gió cấp hay sau màn hình máy tính. Tuyệt đối không lắp đối diện chỗ người ngồi sát — thở trực tiếp vào cảm biến làm số nhảy vài trăm ppm. Bản dùng tự hiệu chuẩn ABC cần được trải qua giai đoạn phòng trống (ban đêm, cuối tuần) để lấy điểm chuẩn; phòng dùng 24/7 thì phải tắt ABC và hiệu chuẩn tay, nếu không cảm biến sẽ tự coi mức nền cao là 400 ppm và số đọc trôi dần xuống thấp hơn thực tế.
Câu hỏi hay gặp
❓ Cảm biến CO2 ống gió hay gắn tường thì đắt hơn?
Tính theo từng thiết bị thì tương đương nhau trong cùng họ. Nhưng tính theo cả hệ thì bản ống gió hầu như luôn rẻ hơn, vì một điểm đo phục vụ nhiều phòng và không phải đi dây tới từng phòng. Chi phí thật nằm ở số điểm đo, không ở đơn giá.
❓ Tự hiệu chuẩn ABC là gì, có nên bật?
ABC (automatic baseline correction) là cơ chế cảm biến tự lấy giá trị thấp nhất trong khoảng thời gian dài và coi đó là mức nền ngoài trời. Nên bật cho phòng có giai đoạn trống hàng ngày; nên tắt cho khu vực dùng liên tục như bệnh viện, nhà máy chạy ba ca, và khi đó hiệu chuẩn tay theo lịch.
❓ Sai số ±75 ppm có đủ cho điều khiển gió tươi?
Đủ. Ngưỡng điều khiển thường cách nhau vài trăm ppm (ví dụ 800 và 1.100 ppm), nên ±75 ppm không làm đổi quyết định. Sai số này chỉ thành vấn đề khi số liệu dùng cho chứng nhận công trình xanh có yêu cầu riêng.
❓ Tuổi thọ cảm biến NDIR bao lâu?
Khoảng 15 năm với bản chất lượng tốt, dài hơn nhiều so với cảm biến điện hoá dùng cho CO (5 – 7 năm) vì NDIR không có phần hoá học tiêu hao. Việc bảo trì chủ yếu là vệ sinh bụi và kiểm hiệu chuẩn.
