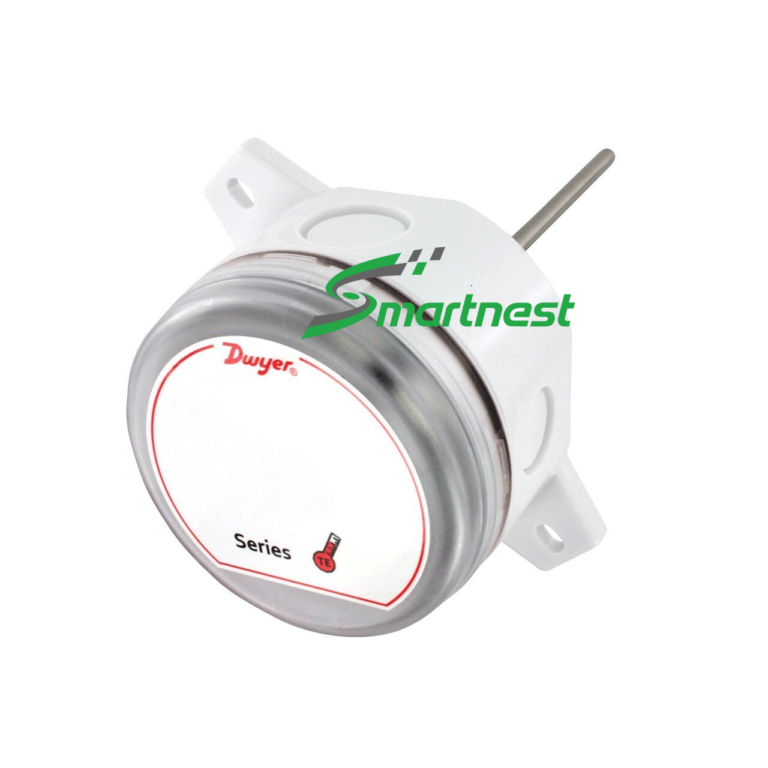

CẢM BIẾN NHIỆT ĐỘ NƯỚC NHÚNG CHÌM TE-IBG-E0644-12 DWYER
Bên cạnh việc theo dõi khí quyển, giám sát chính xác nhiệt độ môi chất lỏng trong đường ống cấp/hồi là trái tim của hệ thống Chiller và Boiler. Thiết bị TE-IBG-E0644-12 Dwyer với thiết kế nhúng chìm (Immersion) chính là giải pháp đo lường xuất sắc, được nhà phân phối Smartnest – CÔNG TY TNHH Smartnest cung cấp cho các dự án MEP trọng điểm.
⚙️ Nguyên Lý Hoạt Động (RTD Sensor)
Model này vận hành dựa trên công nghệ cảm biến Nhiệt điện trở (RTD – Resistance Temperature Detector) với phần tử Platinum 1000 Ohm (PT1000 Class A). Khi nhiệt độ dòng nước chạy qua lớp vỏ bảo vệ bằng kim loại thay đổi, điện trở của lõi Platinum sẽ thay đổi tỷ lệ thuận với độ tuyến tính cực kỳ chính xác. Mạch điều khiển trung tâm BMS chỉ cần đo lường sự thay đổi điện trở này (Output Signal: Resistance) để xuất ra thông số nhiệt độ thực tế.
🏭 4 Ứng Dụng Giám Sát Nhiệt Môi Chất Điển Hình
- Hệ thống Chiller Loop (Nước lạnh): Cắm trực tiếp cảm biến nhiệt độ nước trên các tuyến đường ống cấp/hồi của cụm máy làm lạnh nước (Chiller). Dữ liệu này giúp tự động kiểm soát công suất máy nén và tính toán tải lạnh của toàn tòa nhà.
- Hệ thống Boiler Loop (Lò hơi nước nóng): Giám sát nhiệt độ nước nóng hồi về, đảm bảo lò hơi duy trì hiệu suất đốt cháy lý tưởng và kích hoạt bơm tuần hoàn đúng thời điểm.
- Tháp giải nhiệt (Cooling Towers): Theo dõi nhiệt độ nước giải nhiệt bình ngưng (Condenser water) để tự động điều khiển biến tần của quạt tháp làm mát. Để hệ thống đạt hiệu suất tối đa, nhà thầu có thể kết hợp theo dõi khí hậu bên ngoài bằng cảm biến ngoài trời HTOS Greystone.
- Bộ trao đổi nhiệt (Heat Exchangers): Theo dõi nhiệt độ môi chất đầu vào và đầu ra qua các màng trao đổi nhiệt PHE, từ đó điều tiết chính xác các van điện từ (Control Valves) để cấp đủ lượng nhiệt năng cho quy trình sản xuất công nghiệp.
💎 Điểm Ưu Việt Về Mặt Thiết Kế Cơ Học
- Độ chính xác chuẩn DIN Class A: Phần tử PT1000 385 mang lại sai số cực thấp (±0.15°C ở mức 0°C), loại bỏ hoàn toàn rủi ro đọc sai dữ liệu dẫn đến máy nén Chiller chạy quá tải.
- Thiết kế hộp vỏ thông minh: Vỏ nhựa Polycarbonate NEMA 1 bảo vệ cầu đấu nối bên trong. Đặc biệt thiết kế nắp vặn khóa 1/4 vòng có kèm dây xích giữ (chain to prevent dropping) là một điểm cộng cực lớn, giúp kỹ sư bảo trì không bao giờ làm rơi mất nắp hộp khi thi công trên dàn giáo cao.
- Đấu nối nhanh (Terminal connector): Lược bỏ việc bọc nối dây thủ công bằng băng keo, chỉ cần kẹp thẳng dây cáp BMS vào các cổng domino tích hợp bên trong.
📊 Bảng Thông Số Kỹ Thuật (Datasheet)
| Thông số kỹ thuật | TE-IBG-E0644-12 Dwyer |
| Loại cảm biến | Nhúng chìm (Immersion Probe) |
| Phần tử đo lường | 1K Platinum RTD 385 (PT1000) |
| Chiều dài đầu dò (Probe) | 6 inch (~15.24 cm) |
| Dải nhiệt độ hoạt động | -40°C đến 150°C (-40°F đến 302°F) |
| Tín hiệu đầu ra | Điện trở (Resistance Output) |
| Cấp bảo vệ vỏ hộp | NEMA 1 (Vật liệu Polycarbonate UL 94 V-0) |
🔍 Lưu Ý Khi Thiết Kế Và Thi Công Cảm Biến Nhúng Chìm
Đối với mã TE-IBG-E0644-12, chiều dài que đo là 6 inch. Kỹ sư thiết kế cơ điện cần tính toán chính xác đường kính của đường ống nước (Pipe size) tương ứng tại công trình để chọn Ống bảo vệ (Thermowell) phù hợp. Đảm bảo mũi que đo nằm ngập ở 1/3 đến 1/2 tiết diện giữa lòng ống nước thì dữ liệu đo nhiệt độ mới đạt độ phản hồi (Response time) nhanh và chính xác nhất.
Smartnest cam kết :
- Cung cấp sản phẩm chính hãng 100% nhập khẩu trực tiếp từ Canada
- Đầy đủ chứng từ CO, CQ và
- Bảo hành theo đúng tiêu chuẩn toàn cầu của nhà sản xuất.
