Giải Pháp An Toàn Tòa Nhà: Phát Hiện Khói Và Khí CO Với SL-2000-P, GSTA-C Và CMT200 Dwyer
Trong các tòa nhà cao tầng, trung tâm thương mại, nhà máy và khu vực có bãi đỗ xe ngầm, hệ thống an toàn cần đồng thời kiểm soát nhiều nguy cơ khác nhau. Khói trong hệ thống HVAC có thể lan truyền qua đường ống, trong khi khí carbon monoxide (CO) có thể tích tụ tại tầng hầm, bãi đỗ xe hoặc phòng máy do hoạt động của phương tiện và thiết bị đốt trong.
Vì vậy, thay vì sử dụng một thiết bị cho mọi mục đích, hệ thống có thể được thiết kế theo hướng kết hợp đầu báo khói ống gió SL-2000-P với cảm biến CO GSTA-C hoặc CMT200. Mỗi thiết bị đảm nhiệm một nhiệm vụ riêng và đưa tín hiệu về hệ thống điều khiển phù hợp.
1. Vì Sao Tòa Nhà Cần Giám Sát Cả Khói Và Khí CO?
Khói và khí CO là hai vấn đề khác nhau nên cũng cần được phát hiện bằng những phương pháp khác nhau. Đầu báo khói ống gió được sử dụng để phát hiện khói hoặc sản phẩm cháy trong luồng không khí của hệ thống HVAC. Trong khi đó, cảm biến CO được bố trí tại các khu vực có nguy cơ tích tụ carbon monoxide để theo dõi nồng độ khí trong không khí.
Cách tiếp cận này giúp hệ thống an toàn và HVAC có thể phản ứng theo đúng loại nguy cơ thay vì phụ thuộc vào một thiết bị duy nhất.
2. SL-2000-P – Phát Hiện Khói Trong Ống Gió HVAC
SL-2000-P là đầu báo khói ống gió dạng 4 dây, sử dụng công nghệ quang điện (photoelectric). Thiết bị được thiết kế để phát hiện sớm khói và sản phẩm cháy xuất hiện trong luồng không khí di chuyển qua đường ống HVAC.
Nguyên lý lấy mẫu của đầu báo dựa trên luồng không khí đi qua ống lấy mẫu và buồng cảm biến. Khi nồng độ các hạt khói đạt ngưỡng báo động, thiết bị chuyển sang trạng thái alarm. Các tiếp điểm relay có thể được sử dụng để truyền tín hiệu cảnh báo hoặc thực hiện liên động với hệ thống điều khiển quạt.
Theo tài liệu kỹ thuật của nhà sản xuất, SL-2000-P phù hợp với hệ thống HVAC thương mại, công nghiệp và dân dụng, với dải vận tốc không khí từ 100 đến 4.000 FPM. Thiết bị cũng có các tiếp điểm relay phục vụ chức năng cảnh báo và liên động.
3. Cảm Biến CO GSTA-C Và CMT200 Dùng Để Làm Gì?
Nếu SL-2000-P tập trung vào nguy cơ khói trong đường ống HVAC thì cảm biến CO được sử dụng để theo dõi carbon monoxide tại các khu vực có khả năng phát sinh khí CO.
Các vị trí thường được quan tâm gồm bãi đỗ xe ngầm, khu vực bảo dưỡng phương tiện, phòng máy và những không gian có phương tiện sử dụng động cơ đốt trong.

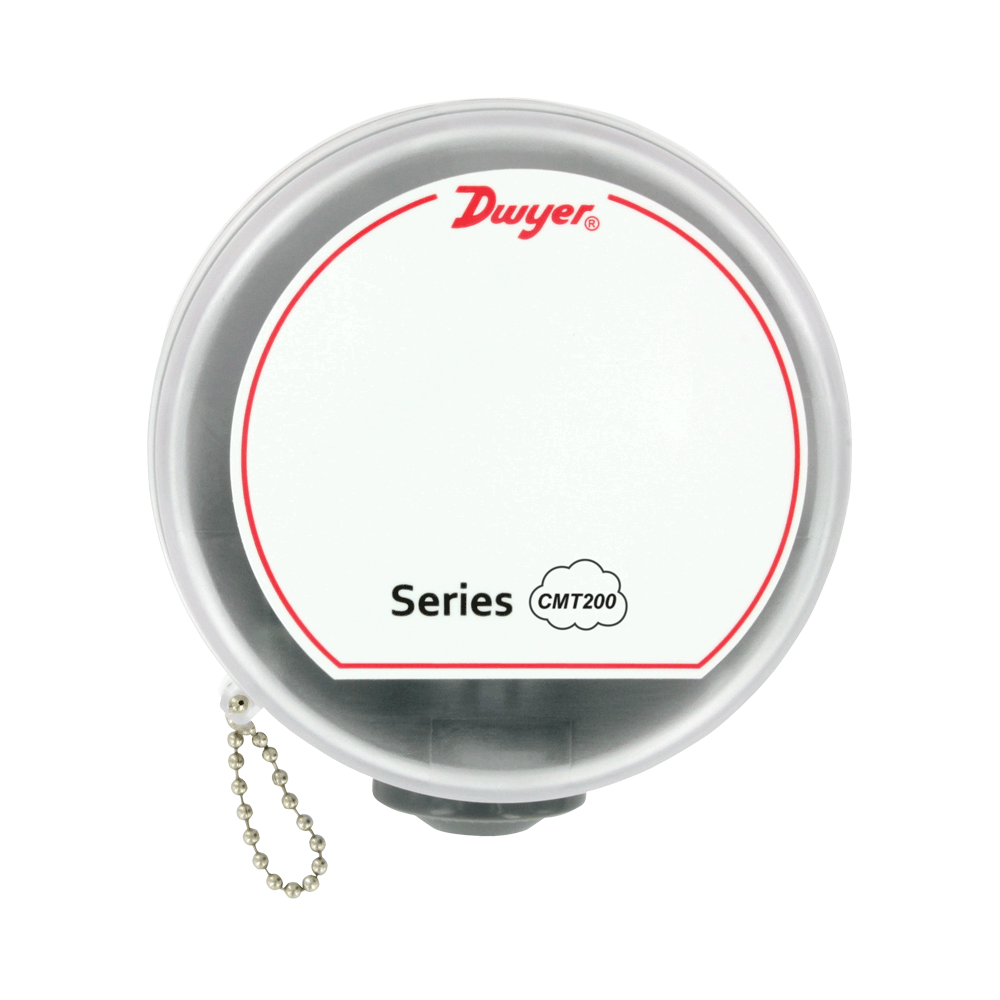

CMT200 là cảm biến truyền tín hiệu CO với dải đo 0–200 ppm. Thiết bị sử dụng cảm biến điện hóa có thể thay thế, độ chính xác ±2% và hỗ trợ lựa chọn tín hiệu đầu ra 4–20 mA hoặc 2–10 V. Đây là các tín hiệu phổ biến để kết nối cảm biến với bộ điều khiển HVAC, PLC hoặc DDC.
Nhờ khả năng lựa chọn tín hiệu đầu ra và cảm biến có thể thay thế, CMT200 phù hợp với các dự án cần giám sát CO và đưa dữ liệu đo về hệ thống điều khiển tập trung. :contentReference
👉 Xem thông tin chi tiết về cảm biến khí CO Dwyer CMT200 tại trang sản phẩm của Smartnest.

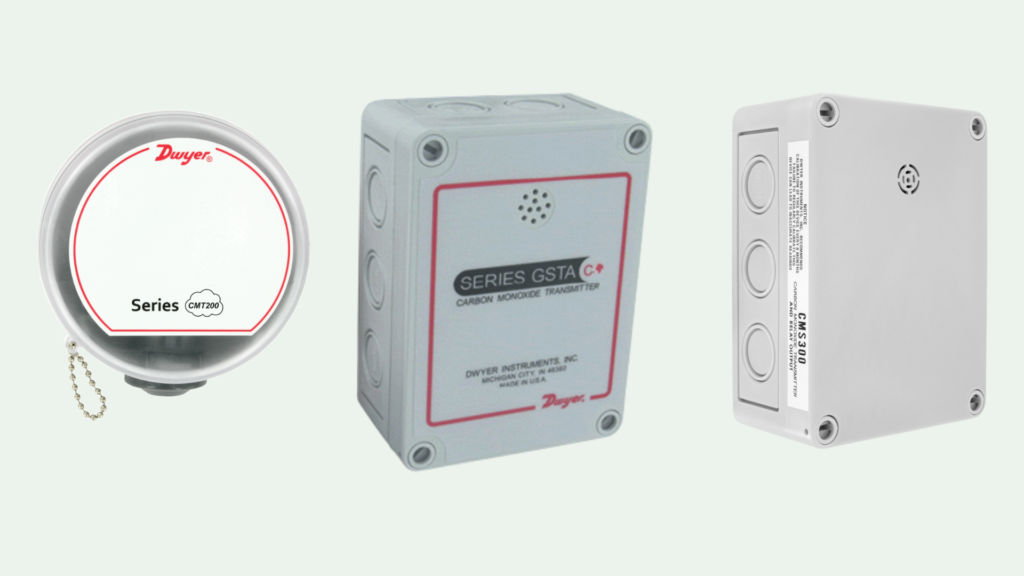

4. So Sánh Vai Trò Của SL-2000-P, GSTA-C Và CMT200
| Thiết bị | Chức năng chính | Khu vực ứng dụng | Vai trò trong hệ thống |
|---|---|---|---|
| SL-2000-P | Phát hiện khói trong ống gió | Hệ thống HVAC | Cảnh báo và liên động quạt khi phát hiện khói |
| GSTA-C | Giám sát khí CO | Bãi xe, phòng máy | Đưa tín hiệu CO về hệ thống điều khiển |
| CMT200 | Giám sát khí CO | Bãi xe, tầng hầm, phòng máy | Đo CO 0–200 ppm và truyền tín hiệu analog |
5. Mô Hình Giải Pháp Cho Tòa Nhà
Một mô hình triển khai có thể chia hệ thống thành hai nhóm giám sát chính:
- Giám sát khói trong HVAC: SL-2000-P được lắp trên đường ống gió để phát hiện khói trong luồng không khí.
- Giám sát CO: GSTA-C hoặc CMT200 được bố trí tại các khu vực cần kiểm soát nồng độ carbon monoxide.
- Điều khiển và giám sát: Tín hiệu từ các thiết bị được đưa về tủ điều khiển, PLC, DDC hoặc hệ thống quản lý tòa nhà tùy theo kiến trúc dự án.
Mô hình tổng quát:
SL-2000-P → Hệ thống báo cháy / BAS / liên động HVAC
CMT200 hoặc GSTA-C → PLC/DDC → Điều khiển thông gió → BMS
6. Giải Pháp Cho Bãi Đỗ Xe Ngầm
Bãi đỗ xe ngầm là khu vực cần đặc biệt quan tâm đến thông gió và chất lượng không khí. Khí CO có thể phát sinh từ phương tiện sử dụng động cơ đốt trong và cần được giám sát để hệ thống thông gió có thể vận hành theo thiết kế.
Trong trường hợp này, cảm biến CO như CMT200 có thể được sử dụng để đo nồng độ CO và truyền tín hiệu về bộ điều khiển. Bộ điều khiển có thể xử lý tín hiệu để giám sát hoặc điều khiển hệ thống thông gió theo logic được thiết kế cho công trình.
Điểm quan trọng là CMT200 là thiết bị đo và truyền tín hiệu CO; việc điều khiển quạt, cảnh báo hoặc lưu dữ liệu phụ thuộc vào bộ điều khiển và kiến trúc hệ thống chứ không phải chức năng ghi dữ liệu tích hợp của bản thân cảm biến.
7. Giải Pháp Cho Hệ Thống HVAC Và AHU
Trong hệ thống HVAC, SL-2000-P có thể được sử dụng để giám sát khói trong đường ống. Khi phát hiện khói, relay của đầu báo có thể được sử dụng cho các mạch liên động phù hợp, chẳng hạn cảnh báo hoặc dừng quạt theo thiết kế hệ thống.
Việc kết hợp đầu báo khói ống gió với các thiết bị giám sát CO giúp phân tách rõ hai chức năng: phát hiện khói và giám sát nồng độ CO. Đây là cách tiếp cận phù hợp khi thiết kế hệ thống an toàn và điều khiển HVAC cho các công trình có nhiều khu vực chức năng.
8. Lợi Ích Khi Kết Hợp Thiết Bị Dwyer
- Phân tách chức năng rõ ràng: SL-2000-P đảm nhiệm phát hiện khói trong ống gió, trong khi CMT200/GSTA-C giám sát CO.
- Dễ tích hợp: CMT200 có tín hiệu 4–20 mA hoặc 2–10 V để kết nối với hệ thống điều khiển tương thích.
- Phù hợp HVAC: Các thiết bị có thể được lựa chọn theo vị trí và mục đích đo cụ thể của công trình.
- Dễ mở rộng: Tín hiệu từ cảm biến có thể được đưa về hệ thống điều khiển tập trung tùy theo thiết kế BMS/BAS.
- Hỗ trợ bảo trì: CMT200 sử dụng cảm biến điện hóa có thể thay thế, giúp thuận tiện hơn trong công tác bảo trì.
9. Nên Chọn CMT200 Hay GSTA-C?
Việc lựa chọn giữa CMT200 và GSTA-C nên dựa trên yêu cầu kỹ thuật của dự án, dải đo, tín hiệu, cách lắp đặt, ngân sách và yêu cầu của hệ thống điều khiển.
Nếu dự án yêu cầu CMT200 với dải đo 0–200 ppm và tín hiệu 4–20 mA hoặc 2–10 V, đây là model cần được xem xét. Nếu bản vẽ hoặc tiêu chuẩn kỹ thuật của dự án đã chỉ định GSTA-C thì nên sử dụng đúng model được phê duyệt thay vì thay đổi thiết bị chỉ dựa trên tên sản phẩm.
10. Xem Chi Tiết Thông Tin Sản Phẩm:
