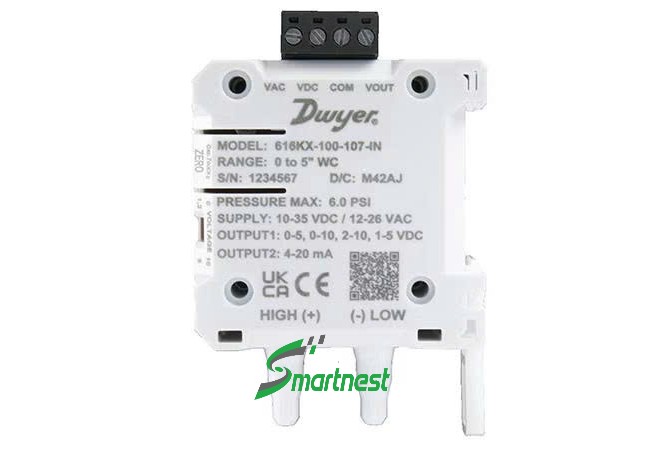

616KX Dwyer – Cảm biến chênh áp gió
Cảm biến chênh áp suất gió 616KX Dwyer (differential pressure transmitter) — chọn được độ chính xác, chiều đo, dải đo và đơn vị ngay trên mã đặt hàng.
- 🔹 Dải đo: 0–0,1 in w.c. (25 Pa) … 0–40 in w.c. (10.000 Pa), 13 dải
- 🔹 Độ chính xác: ±0,25% · ±0,50% · ±1,0% · ±2,0% FSO
- 🔹 Ngõ ra: 4–20 mA · 0–10 V · 0–5 V · 2–10 V · 1–5 V
- 🔹 Nguồn cấp: 10–36 VDC (2 dây)
- 🔹 Nhiệt độ làm việc: −20°C … 70°C · Cấp bảo vệ: NEMA 1 (IP20)
616KX Dwyer là cảm biến chênh áp suất gió cho phép chọn độ chính xác, chiều đo, dải đo và đơn vị hiển thị ngay trên mã đặt hàng. Bài dưới đây giải mã từng phần của mã 616KX Dwyer, kèm bảng dải đo thật theo catalog để chọn đúng mã ngay lần đầu.
🌟 Đặc Tính Kỹ Thuật Nổi Bật
- Bốn cấp độ chính xác chọn được: ±0,25% · ±0,50% · ±1,0% · ±2,0% FSO — trả tiền đúng mức chính xác cần dùng.
- Chọn một chiều hoặc hai chiều ngay trong mã, không cần đảo ống khi lắp.
- 13 dải đo từ 0–0,1 in w.c. (25 Pa) tới 0–40 in w.c. (10.000 Pa).
- Ngõ ra chọn được: 4–20 mA hoặc 0–10 V, 0–5 V, 2–10 V, 1–5 V.
- Đơn vị in sẵn trên thang theo inch nước, Pa hoặc mm nước — khỏi quy đổi khi nghiệm thu.
Thông Số Kỹ Thuật 616KX Dwyer
| Thông số | Giá trị |
|---|---|
| Kiểu thiết bị | Cảm biến chênh áp suất gió (differential pressure transmitter) |
| Dải đo | 0–0,1 in w.c. (25 Pa) … 0–40 in w.c. (10.000 Pa) · 13 dải |
| Độ chính xác | ±0,25% · ±0,50% · ±1,0% · ±2,0% FSO — chọn theo mã |
| Chiều đo | Một chiều hoặc hai chiều — chọn theo mã |
| Tín hiệu ngõ ra | 4–20 mA · hoặc 0–10 V, 0–5 V, 2–10 V, 1–5 V |
| Nguồn cấp | 10–36 VDC (2 dây) · 17–36 VDC hoặc 21,6–33 VAC (3 dây) |
| Nhiệt độ làm việc | −20°C … 70°C |
| Cấp bảo vệ | NEMA 1 (IP20) |
| Kết nối | Ren NPT hoặc BSPT · đầu nối ống mềm 1/8, 3/16, 1/4 inch |
| Hãng / Xuất xứ | Dwyer Instruments – Mỹ |
Ứng Dụng Của 616KX Dwyer
- Giám sát chênh áp phin lọc trong AHU và cảnh báo nghẹt.
- Đo áp suất tĩnh trong ống gió làm tín hiệu điều khiển biến tần quạt.
- Giám sát áp suất phòng sạch, phòng áp âm và phòng máy chủ.
- Đo chênh áp qua dàn coil để theo dõi bám bụi.
- Vị trí cần độ chính xác cao ±0,25% cho hồ sơ nghiệm thu.
⚠️ Lưu ý khi lắp: Cấp bảo vệ chỉ NEMA 1 (IP20) — đây là mức chống bụi rơi, không chống nước. Lắp trong tủ điều khiển hoặc phòng kỹ thuật khô. Đặt ngoài trời hay chỗ có nước bắn thì phải có hộp bảo vệ riêng, nếu không thiết bị chết sớm. Với dải nhỏ, ống dẫn khí phải kín và không đọng nước.
Lựa Chọn Model & Cấu Hình
Mã 616KX đọc theo bốn phần, hiểu bốn phần này là tự chọn được mã:
| Phần mã | Ký hiệu | Ý nghĩa |
|---|---|---|
| Độ chính xác | 025 / 050 / 100 / 200 | ±0,25% · ±0,50% · ±1,0% · ±2,0% FSO |
| Chiều đo | 1 / 2 | Một chiều / Hai chiều |
| Dải đo | 00 … 12 | 06 = 3 in w.c. (750 Pa) · 07 = 5 in w.c. (1.250 Pa) · 08 = 10 in w.c. (2.500 Pa) · 12 = 40 in w.c. (10.000 Pa) |
| Đơn vị | IN / PA / MM | Inch nước · Pascal · mm nước |
| Ren kết nối | NPT / BSPT | Theo tiêu chuẩn ren của đường ống |
| Tuỳ chọn | TC | Có nắp bảo vệ đầu cáp |
⚙️ Chọn độ chính xác nào cho 616KX Dwyer
Trả tiền cho độ chính xác chỉ đáng khi hồ sơ hoặc quy trình yêu cầu. ±2,0% FSO đủ cho báo động nghẹt phin lọc — ở đó người ta chỉ cần biết vượt ngưỡng hay chưa. ±1,0% dùng cho điều khiển quạt theo áp suất tĩnh. ±0,25% chỉ cần khi nghiệm thu phòng sạch hoặc khi giá trị đo đi vào tính toán năng lượng.
Đọc mã theo ví dụ: 616KX-100-112-IN nghĩa là ±1,0% FSO, một chiều, dải 0–40 in w.c., thang in theo inch nước.
📥 Tài Liệu Kỹ Thuật (Download)
Các Model Thông Dụng
| STT | MODEL | MÔ TẢ SẢN PHẨM | XUẤT XỨ |
|---|---|---|---|
| 1 | 616KX-025-206-IN | ±0,25% FSO · hai chiều · dải 3 in w.c. (750 Pa) · đơn vị inch nước | Dwyer – Mỹ |
| 2 | 616KX-025-212-IN | ±0,25% FSO · hai chiều · dải 40 in w.c. (10.000 Pa) · đơn vị inch nước | Dwyer – Mỹ |
| 3 | 616KX-100-107-PA | ±1,0% FSO · một chiều · 0–5 in w.c. (1.250 Pa) · đơn vị Pa | Dwyer – Mỹ |
| 4 | 616KX-100-112-IN | ±1,0% FSO · một chiều · 0–40 in w.c. (10.000 Pa) · đơn vị inch nước | Dwyer – Mỹ |
| 5 | 616KX-200-107-IN | ±2,0% FSO · một chiều · 0–5 in w.c. (1.250 Pa) · đơn vị inch nước | Dwyer – Mỹ |
| 6 | 616KX-200-108-IN | ±2,0% FSO · một chiều · 0–10 in w.c. (2.500 Pa) · đơn vị inch nước | Dwyer – Mỹ |
🤝 Tại sao nên mua 616KX Dwyer tại SmartNest?
- Hàng chính hãng Dwyer, đầy đủ CO-CQ theo yêu cầu hồ sơ.
- Kỹ sư giải mã mã đặt hàng cùng anh — bốn phần trong mã sai một phần là thiết bị không dùng được.
- Tư vấn cấp độ chính xác theo yêu cầu hồ sơ, không bán mặc định bản đắt nhất.
- Phân phối cả dòng 616KD One-Touch cho vị trí cần hiệu chuẩn lại tại hiện trường bằng một nút.
- Báo giá theo dự án, kèm tài liệu kỹ thuật phục vụ hồ sơ thầu.
