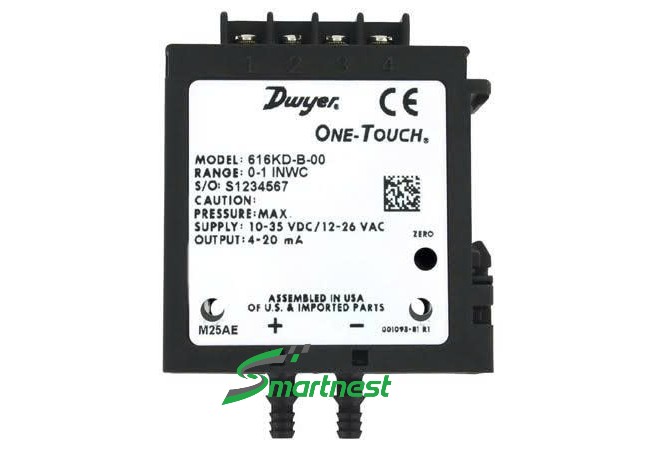

616KD Dwyer – Cảm biến chênh áp one-touch
Cảm biến chênh áp suất gió 616KD Dwyer (One-Touch® differential pressure transmitter) — hiệu chuẩn lại điểm không và khoảng đo bằng một nút bấm, không cần thiết bị chuẩn bên ngoài.
- 🔹 Dải đo: 0–20 in w.c. · 0–40 in w.c. · 0–2.500 Pa
- 🔹 Độ chính xác: ±0,25% FS (bản A) · ±1,0% FS (bản B)
- 🔹 Ngõ ra: 4–20 mA · chọn tại hiện trường 0–10 V, 0–5 V, 2–10 V, 1–5 V
- 🔹 Nguồn cấp: 10–35 VDC hoặc 12–26 VAC
- 🔹 Nhiệt độ làm việc: −17,8°C … 60°C · Cấp bảo vệ: NEMA 1 (IP20)
616KD Dwyer là cảm biến chênh áp suất gió có tính năng One-Touch: hiệu chuẩn lại điểm không và khoảng đo chỉ bằng một nút bấm, không cần thiết bị hiệu chuẩn bên ngoài. Đây là điểm khác biệt chính của 616KD Dwyer so với các dòng cảm biến chênh áp thông thường.
🌟 Đặc Tính Kỹ Thuật Nổi Bật
- One-Touch: một nút hiệu chuẩn cả ZERO và SPAN — thợ bảo trì tự làm tại hiện trường, không cần mang thiết bị chuẩn theo.
- Ba cấp độ chính xác: ±0,25% (bản A), ±1,0% (bản B), ±2,0% (bản không ký tự).
- Ngõ ra chọn tại hiện trường: 4–20 mA hoặc 0–10 V, 0–5 V, 2–10 V, 1–5 V.
- Nhận cả nguồn DC và AC: 10–35 VDC hoặc 12–26 VAC.
- Không có màn hình — gọn và rẻ hơn bản có hiển thị, phù hợp vị trí chỉ cần truyền tín hiệu.
Thông Số Kỹ Thuật 616KD Dwyer
| Thông số | Giá trị |
|---|---|
| Kiểu thiết bị | Cảm biến chênh áp suất gió (differential pressure transmitter) |
| Độ chính xác | ±0,25% FS (bản A) · ±1,0% FS (bản B) · ±2,0% FS (bản không ký tự) |
| Tín hiệu ngõ ra | 4–20 mA · hoặc chọn tại hiện trường 0–10 V, 0–5 V, 2–10 V, 1–5 V |
| Nguồn cấp | 10–35 VDC hoặc 12–26 VAC |
| Nhiệt độ làm việc | −17,8°C … 60°C |
| Cấp bảo vệ | NEMA 1 (IP20) |
| Kết nối | Đầu nối ống mềm hoặc ren 1/8 inch NPT |
| Màn hình | Không có |
| Hiệu chuẩn | One-Touch — một nút bấm hiệu chuẩn cả điểm không và khoảng đo |
| Hãng / Xuất xứ | Dwyer Instruments – Mỹ |
Ứng Dụng Của 616KD Dwyer
- Giám sát chênh áp phin lọc ở vị trí khó mang thiết bị hiệu chuẩn tới.
- Đo áp suất tĩnh ống gió trong hệ có lịch hiệu chuẩn định kỳ.
- Thay thế cảm biến chênh áp cũ đã trôi điểm không mà không muốn tháo ra hiệu chuẩn.
- Công trình nhiều điểm đo, cần thợ tại chỗ tự hiệu chuẩn hàng loạt.
- Giám sát chênh áp qua dàn coil và buồng hoà trộn.
⚠️ Lưu ý khi lắp: One-Touch hiệu chuẩn điểm không khi hai cổng áp bằng nhau — bấm nút lúc ống vẫn còn chênh áp là ghi sai điểm không, và mọi giá trị sau đó lệch theo. Quy trình đúng: tháo cả hai ống dẫn ra, chờ ổn định, rồi mới bấm. Giống 616KX, thiết bị chỉ đạt NEMA 1 (IP20) nên phải đặt trong tủ hoặc phòng khô.
Lựa Chọn Model & Cấu Hình
Mã 616KD ngắn hơn 616KX, chỉ ba phần:
| Phần mã | Ký hiệu | Ý nghĩa |
|---|---|---|
| Độ chính xác | A | ±0,25% FS |
| Độ chính xác | B | ±1,0% FS |
| Độ chính xác | không ký tự | ±2,0% FS |
| Dải đo | 06 | 0–20 in w.c. |
| Dải đo | 08 | 0–40 in w.c. |
| Dải đo | 14 | 0–2.500 Pa |
| Tuỳ chọn | TC | Nắp bảo vệ đầu cắm (terminal cover) |
⚙️ Nên chọn 616KD Dwyer hay 616KX
Hai dòng cùng đo chênh áp gió nhưng giải quyết hai vấn đề khác nhau. Chọn 616KD khi công trình cần hiệu chuẩn lại định kỳ mà không muốn tháo thiết bị — nút One-Touch tiết kiệm rất nhiều công. Chọn 616KX khi cần nhiều dải đo hơn (13 dải thay vì 3), cần chọn đơn vị hiển thị Pa hoặc mm nước, hoặc cần bản hai chiều.
Xem thêm catalog Series 616KX để đối chiếu hai dòng.
📥 Tài Liệu Kỹ Thuật (Download)
Các Model Thông Dụng
| STT | MODEL | MÔ TẢ SẢN PHẨM | XUẤT XỨ |
|---|---|---|---|
| 1 | 616KD-A-08 | ±0,25% FS · 0–40 in w.c. | Dwyer – Mỹ |
| 2 | 616KD-B-06 | ±1,0% FS · 0–20 in w.c. | Dwyer – Mỹ |
| 3 | 616KD-B-08-TC | ±1,0% FS · 0–40 in w.c. · có nắp bảo vệ đầu cắm | Dwyer – Mỹ |
| 4 | 616KD-B-14 | ±1,0% FS · 0–2.500 Pa | Dwyer – Mỹ |
🤝 Tại sao nên mua 616KD Dwyer tại SmartNest?
- Hàng chính hãng Dwyer, đầy đủ CO-CQ theo yêu cầu hồ sơ.
- Hướng dẫn quy trình bấm One-Touch đúng cách — bấm sai thời điểm là hỏng cả phép đo.
- Tư vấn chọn giữa 616KD và 616KX theo nhu cầu thực tế, không bán theo mã khách đọc sẵn.
- Báo giá theo dự án, kèm tài liệu kỹ thuật phục vụ hồ sơ thầu.
