DM Series Dwyer – Cảm biến chênh áp digimag

Cảm biến chênh áp DM Series Dwyer (DigiMag® differential pressure transmitter) — có màn hình số tích hợp, vừa đọc tại chỗ vừa truyền tín hiệu 4–20 mA về tủ.

  • 🔹 Dải đo: 0–0,250 in w.c. … 0–5,00 in w.c. · có bản hai chiều ±0,240 in w.c.
  • 🔹 Độ chính xác: ±1% FSO (dải nhỏ ±2% đến ±4% FSO)
  • 🔹 Ngõ ra: 4–20 mA, 2 dây
  • 🔹 Nguồn cấp: 10–35 VDC
  • 🔹 Cấp bảo vệ: NEMA 4X (IP66) · Nhiệt độ: −20°C … 70°C

📥 Catalog DigiMag Series DM – Dwyer

Add to wishlist
Yêu cầu báo giá
SKU: DM Danh mục: , Thẻ: , , , , , , , Thương hiệu:

DM Series Dwyer là cảm biến chênh áp DigiMag® có màn hình số tích hợp — vừa hiển thị tại chỗ vừa truyền tín hiệu 4–20 mA về tủ điều khiển. Bài dưới đây có bảng dải đo từng mã DM Series Dwyer theo catalog và lưu ý riêng cho các dải rất nhỏ dưới 0,5 in w.c.

🌟 Đặc Tính Kỹ Thuật Nổi Bật

  • Vừa hiển thị tại chỗ vừa truyền tín hiệu — không cần mua thêm đồng hồ chỉ thị riêng.
  • Chỉ 2 dây: tín hiệu 4–20 mA lấy nguồn ngay trên vòng dòng, đi dây đơn giản.
  • Có bản hai chiều như DM-053 đo được −0,240 đến 0,240 in w.c.
  • Vỏ NEMA 4X (IP66) — đặt được ngoài phòng máy, khác hẳn dòng 616KX chỉ IP20.
  • Đầu nối ống mềm nhiều cỡ: 1/8, 3/16, 1/4 inch, 5 mm và 6 mm.

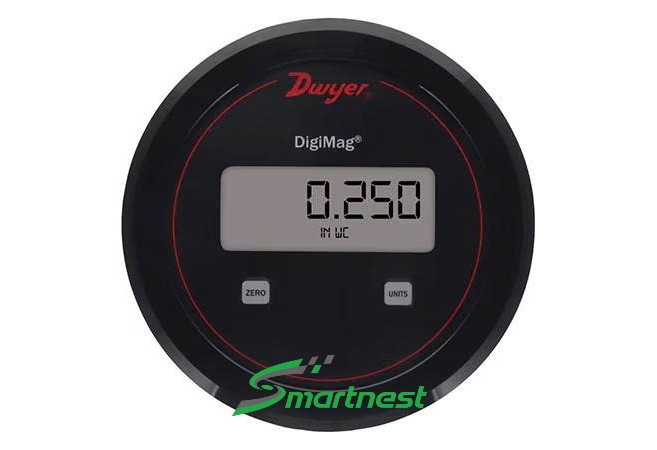

Cảm biến chênh áp DM Series Dwyer DigiMag có màn hình số, vỏ IP66
DM Series Dwyer – cảm biến chênh áp DigiMag có màn hình số

Thông Số Kỹ Thuật DM Series Dwyer

Thông sốGiá trị
Kiểu thiết bịCảm biến chênh áp có màn hình số (DigiMag® differential pressure transmitter)
Môi chấtKhông khí và các loại khí tương thích
Dải đo0 – 0,250 in w.c. … 0 – 5,00 in w.c. · có bản hai chiều
Độ chính xác±1% FSO · dải 0,25 in w.c. ±2% FSO · dải từ ±0,1 in w.c. trở xuống ±4% FSO
Tín hiệu ngõ ra4–20 mA (2 dây)
Nguồn cấp10–35 VDC (2 dây)
Vật liệu vỏPolycarbonate
Nhiệt độ làm việc−20°C … 70°C
Cấp bảo vệNEMA 4X (IP66)
Kết nốiĐầu nối ống mềm 1/8, 3/16, 1/4 inch, 5 mm, 6 mm
Hãng / Xuất xứDwyer Instruments – Mỹ
Thông số DM Series Dwyer – nguồn: catalog DigiMag Series DM của Dwyer

Ứng Dụng Của DM Series Dwyer

  • Giám sát chênh áp qua phin lọc, đọc số ngay tại AHU không cần về tủ.
  • Điều khiển quạt theo áp suất tĩnh trong ống gió.
  • Giám sát áp suất phòng, phòng sạch và phòng áp âm.
  • Đo áp suất tĩnh toà nhà để cân bằng hệ thông gió.
  • Vị trí thợ bảo trì cần đọc giá trị tại chỗ khi đi kiểm tra.

⚠️ Lưu ý khi lắp: Các dải nhỏ của DM Series Dwyer rất kén điều kiện lắp. Với dải 0,25 in w.c. độ chính xác chỉ còn ±2% FSO, và từ ±0,1 in w.c. trở xuống là ±4% FSO — sai số nới ra gấp bốn lần. Ống dẫn khí phải kín tuyệt đối và không được đọng nước: một giọt nước trong ống đủ làm lệch toàn bộ dải đo. Không nối ngược cổng áp cao và áp thấp, bản một chiều sẽ đọc bằng 0 suốt.

Lựa Chọn Model & Cấu Hình

Phần số trong mã DM chỉ định dải đo, và nhóm số cho biết một chiều hay hai chiều:

MãDải đoKiểu dải
DM-0020 – 0,250 in w.c.Một chiều
DM-0030 – 0,500 in w.c.Một chiều
DM-0080 – 5,00 in w.c.Một chiều
DM-053−0,240 … 0,240 in w.c.Hai chiều
Bảng dải đo DM Series Dwyer theo catalog Dwyer

⚙️ Khi nào chọn DM Series Dwyer thay cho dòng không màn hình

Chọn DM khi người bảo trì cần đọc giá trị ngay tại thiết bị — ví dụ AHU trên mái, đi kiểm tra mà không mang laptop. Nếu mọi giá trị đều xem trên BMS thì dòng không màn hình rẻ hơn và đủ dùng.

Một điểm hơn đáng chú ý: DM đạt NEMA 4X (IP66) trong khi 616KX chỉ NEMA 1 (IP20). Vị trí ẩm hoặc có nước bắn thì DM lắp trực tiếp được, còn 616KX phải có hộp bảo vệ.

📥 Tài Liệu Kỹ Thuật (Download)

Các Model Thông Dụng

STTMODELMÔ TẢ SẢN PHẨMXUẤT XỨ
1DM-0020 – 0,250 in w.c.Dwyer – Mỹ
2DM-0030 – 0,500 in w.c.Dwyer – Mỹ
3DM-0080 – 5,00 in w.c.Dwyer – Mỹ
4DM-053−0,240 … 0,240 in w.c. · hai chiềuDwyer – Mỹ
5DM-1112[CẦN KIỂM TRA: không có trong Model Chart của catalog]Dwyer – Mỹ
5 mã DM Series Dwyer SmartNest phân phối – dải đo theo Model Chart của catalog

🤝 Tại sao nên mua DM Series Dwyer tại SmartNest?

  • Hàng chính hãng Dwyer, đầy đủ CO-CQ theo yêu cầu hồ sơ.
  • Cảnh báo trước về sai số dải nhỏ — nhiều khách đặt dải 0,25 in w.c. mà không biết độ chính xác tụt xuống ±2%.
  • Tư vấn chọn một chiều hay hai chiều theo vị trí lắp thực tế.
  • Phân phối cả dòng DHC Digihelic nếu cần thêm rơ le điều khiển trong cùng thiết bị.
  • Báo giá theo dự án, kèm tài liệu kỹ thuật phục vụ hồ sơ thầu.
