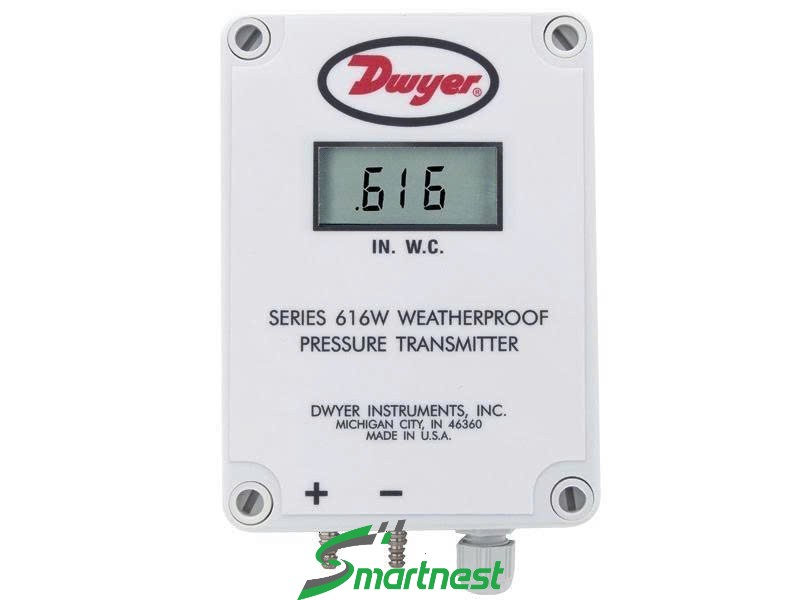

616W Dwyer – Cảm biến chênh áp gió
616W Dwyer — cảm biến chênh áp suất gió, sai số ±0,25% F.S, ngõ ra 4-20 mA / 0-10 VDC, vỏ NEMA 4X.
- 🔹 Dải đo: 0–2,5 kPa / 0–20 / 0–40 in w.c.
- 🔹 Độ chính xác: ±0,25% F.S @25°C
- 🔹 Ngõ ra: 4-20 mA, 0-5 VDC, 0-10 VDC
- 🔹 Nguồn: 10–36 VDC · IP66 · −20…70°C
📥 Tải catalog Series 616W (PDF)
☎️ Liên hệ báo giá: 0787 726 677
616W Dwyer là cảm biến chênh áp suất gió cho HVAC, vỏ polycarbonate NEMA 4X, ngõ ra chọn được 4-20 mA hoặc 0-5 / 0-10 VDC để đưa thẳng về BMS. Ba mã trong dòng khác nhau ở dải đo và ở việc có màn hình LCD hay không. Mọi thông số bên dưới lấy từ catalog Series 616W của Dwyer.
🌟 Đặc Tính Kỹ Thuật Nổi Bật
- Độ chính xác ±0,25% toàn thang ở 25°C — thuộc nhóm chính xác cao trong cảm biến chênh áp gió.
- Ba kiểu ngõ ra trên cùng một thân: 4-20 mA, 0-5 VDC, 0-10 VDC, chọn bằng jumper khi lắp.
- Vỏ polycarbonate NEMA 4X (IP66) — lắp được trong phòng máy ẩm, không cần hộp bảo vệ thêm.
- Nguồn cấp rộng 10–36 VDC — dùng chung nguồn 24 VDC sẵn có của tủ điều khiển.
- Phiên bản LCD hiển thị tại chỗ, sai số hiển thị ±0,5% — kỹ thuật viên đọc trực tiếp không cần đồng hồ đo.
Thông Số Kỹ Thuật 616W Dwyer
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Cảm biến (transmitter) chênh áp suất gió |
| Dải đo | 0–2,5 kPa / 0–20 in w.c. / 0–40 in w.c. tuỳ mã |
| Độ chính xác | ±0,25% F.S ở 25°C (hiển thị ±0,5%) |
| Ngõ ra | 4-20 mA hoặc 0-5 VDC hoặc 0-10 VDC |
| Nguồn cấp | 10–36 VDC |
| Vật liệu vỏ | Polycarbonate, NEMA 4X (IP66) |
| Nhiệt độ làm việc | −20…70°C |
| Hiển thị | LCD tại chỗ (mã có hậu tố -LCD) |
| Xuất xứ | Dwyer – Mỹ |
Ứng Dụng Của 616W Dwyer
- Giám sát chênh áp lọc gió AHU, báo tín hiệu thay lọc về BMS.
- Đo áp tĩnh đường ống gió để điều khiển biến tần quạt theo áp suất.
- Giám sát chênh áp phòng sạch, phòng áp lực âm với mã dải thấp.
- Đo chênh áp qua coil và qua van gió trong hệ thống VAV.
- Giám sát chênh áp buồng thang thoát hiểm có tăng áp.
⚠️ Lưu ý khi lắp: Sai số ±0,25% là ở 25°C. Phòng máy trên mái mùa hè dễ vượt 45°C, khi đó sai số thực tế nới rộng ra đáng kể. Ngoài ra cảm biến phải lắp màng thẳng đứng, ống lấy áp chúc xuống để nước ngưng không đọng trong buồng đo; lắp nằm ngang là nguyên nhân số một gây trôi zero trên dòng 616W.
Lựa Chọn Model và Cấu Hình
Mã đọc theo thứ tự: 616W − số dải đo − hậu tố. Chữ M nghĩa là dải tính theo đơn vị mét nước / kPa, còn -LCD là có màn hình.
| Thành phần mã | Ý nghĩa | Ví dụ |
|---|---|---|
| 616W | Thân cảm biến chênh áp gió, vỏ NEMA 4X | — |
| -3M / -4 / -5 | Mã dải đo: 2,5 kPa / 20 in w.c. / 40 in w.c. | 616W-4-LCD |
| -LCD | Có màn hình hiển thị tại chỗ | 616W-3M-LCD |
| (không hậu tố) | Không màn hình, chỉ phát tín hiệu về BMS | 616W-5 |
⚙️ Có nên chọn bản LCD của 616W Dwyer không?
Nên, nếu thiết bị lắp ở vị trí kỹ thuật viên tới được và cần đọc nhanh khi đi tuần — bản LCD giúp phân biệt ngay giữa lỗi cảm biến và lỗi đường tín hiệu. Không cần, nếu cảm biến nằm trong trần kỹ thuật kín, mọi số liệu đã lên BMS; khi đó chọn mã không LCD như 616W-5 để tiết kiệm chi phí.
📥 Tài Liệu Kỹ Thuật (Download)
Các Model Thông Dụng
| STT | MODEL | MÔ TẢ SẢN PHẨM | XUẤT XỨ |
|---|---|---|---|
| 1 | 616W-3M-LCD | Dải đo 0–2,5 kPa · có màn hình LCD · dải thông dụng cho lọc gió AHU | Mỹ |
| 2 | 616W-4-LCD | Dải đo 0–20 in w.c. (0–5 kPa) · có màn hình LCD | Mỹ |
| 3 | 616W-5 | Dải đo 0–40 in w.c. (0–10 kPa) · không màn hình, đọc qua BMS | Mỹ |
