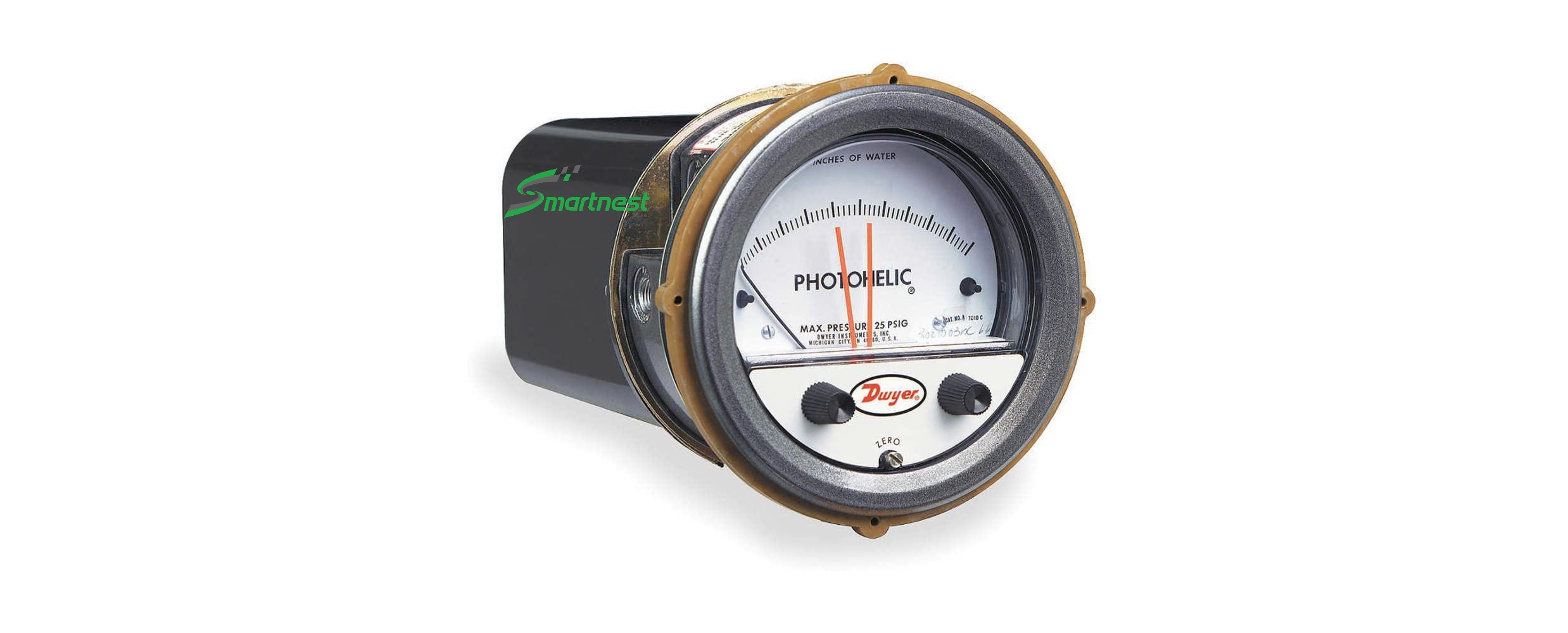

A3000 Dwyer – Đồng hồ kiêm công tắc chênh áp
Dòng đồng hồ kiêm công tắc chênh áp Photohelic® 3 trong 1, kết hợp đồng hồ đo áp suất chính xác với chức năng công tắc áp suất. Thiết bị dùng để đo và điều khiển áp suất dương, áp suất âm hoặc áp suất chênh lệch của không khí và các loại khí tương thích, phù hợp cho các ứng dụng HVAC và kiểm soát áp suất.
🔹 Model: A3000 Series
🔹 Chức năng: Đồng hồ đo áp suất + Lo-Limit / Hi-Limit Control
🔹 Loại công tắc: 2 relay DPDT cho mỗi set point
🔹 Độ chính xác: ±2% F.S tại 21.1°C
🔹 Thang đo: 0–0.25 in w.c. đến 30 psi
🔹 Nguồn cấp: 120 VAC, 50/60 Hz
Tính năng nổi bật: Thiết kế 3 trong 1 giúp thay thế nhiều thiết bị bằng một sản phẩm, giảm thời gian lắp đặt và chi phí; thiết kế được cấp bằng sáng chế với deadband 1% toàn thang đo cho khả năng đáp ứng nhanh với thay đổi áp suất và vận hành không bị rung tiếp điểm (chatter-free); cung cấp nhiều model đáp ứng các yêu cầu đo áp suất từ thấp đến rất cao.
A3000 Dwyer là đồng hồ kiêm công tắc chênh áp Photohelic — một thiết bị làm ba việc: hiển thị kim chỉ chênh áp, đặt hai ngưỡng cảnh báo, và đóng cắt tiếp điểm DPDT 10 A. Nhờ vậy một thiết bị thay được cả đồng hồ Magnehelic lẫn hai công tắc áp suất rời. Thông số dưới đây lấy từ catalog Series A3000 của Dwyer.
🌟 Đặc Tính Kỹ Thuật Nổi Bật
- Ba chức năng trong một thân: đồng hồ chỉ thị + hai ngưỡng đặt + tiếp điểm đóng cắt.
- Tiếp điểm DPDT 10 A @28 VDC hoặc 120/240 VAC — đủ tải để kéo thẳng contactor quạt.
- Độ chính xác ±2% toàn thang ở 21,1°C cho dải tiêu chuẩn.
- Chịu áp tĩnh tối đa 25 psig — an toàn cho mọi hệ ống gió HVAC.
- Kết nối áp suất 1/8″ NPT trong, đấu ống đồng hoặc ống nhựa đều được.
Thông Số Kỹ Thuật A3000 Dwyer
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Đồng hồ chênh áp kiêm công tắc (Photohelic) |
| Dải đo | 0–100 mm cột nước (mã A3000-100MM) |
| Độ chính xác | ±2% F.S ở 21,1°C (±3% với bản -0, ±4% với bản -00) |
| Tiếp điểm | DPDT 10 A @28 VDC hoặc 120/240 VAC |
| Áp suất tĩnh tối đa | 25 psig |
| Nhiệt độ làm việc | 20–120°F (−7…49°C) |
| Kết nối áp suất | 1/8″ NPT trong |
| Tuỳ chọn -TAMP | Núm chỉnh ngưỡng chống can thiệp |
| Xuất xứ | Dwyer – Mỹ |
Ứng Dụng Của A3000 Dwyer
- Cảnh báo nghẹt lọc gió AHU: kim chỉ giá trị thật, tiếp điểm báo về BMS khi vượt ngưỡng.
- Giám sát chênh áp phòng sạch có báo động cả ngưỡng cao và ngưỡng thấp.
- Điều khiển bật/tắt quạt hỗ trợ theo chênh áp trong hệ thống hút bụi.
- Giám sát chênh áp qua túi lọc trong dây chuyền sản xuất, báo thời điểm giũ bụi.
- Bảo vệ quạt: cắt quạt khi áp suất vượt ngưỡng nguy hiểm.
⚠️ Lưu ý khi lắp: Công tắc Photohelic có vùng chết (deadband) giữa điểm đóng và điểm mở. Đặt hai ngưỡng quá sát nhau thì tiếp điểm sẽ rung liên tục quanh điểm đặt, làm contactor đóng cắt hàng chục lần mỗi phút và cháy tiếp điểm. Giữ khoảng cách tối thiểu vài phần trăm thang đo giữa hai ngưỡng. Bản -TAMP khoá núm chỉnh, nên hãy đặt ngưỡng xong xuôi trước khi bàn giao.
Lựa Chọn Model và Cấu Hình
Mã đọc theo thứ tự: A3000 − mã dải đo − tuỳ chọn nguồn − tuỳ chọn cơ khí.
| Thành phần mã | Ý nghĩa | Ví dụ |
|---|---|---|
| A3000 | Thân Photohelic — đồng hồ kiêm công tắc chênh áp | — |
| -100MM | Dải đo 0–100 mm cột nước | A3000-100MM |
| -0 / -00 | Dải đo rất thấp, sai số nới ra ±3% / ±4% | — |
| -240VAC | Bản mạch cấp nguồn 240 VAC | A3000-0-240VAC-TAMP |
| -TAMP | Núm chỉnh ngưỡng chống can thiệp | A3000-0-240VAC-TAMP |
⚙️ Chọn dải đo A3000 Dwyer theo lọc gió như thế nào?
Lấy chênh áp lọc gió lúc bẩn cần thay theo khuyến cáo của nhà sản xuất lọc, rồi chọn dải đo sao cho giá trị đó nằm khoảng 60–80% thang đo. Lọc thô G4 thường cần thay ở 150–250 Pa, nên mã A3000-100MM (0–100 mm cột nước, tương đương 0–981 Pa) là hơi rộng cho riêng lọc thô nhưng lại phù hợp khi giám sát cả cụm lọc thô cộng lọc tinh trên cùng một AHU.
📥 Tài Liệu Kỹ Thuật (Download)
Các Model Thông Dụng
| STT | MODEL | MÔ TẢ SẢN PHẨM | XUẤT XỨ |
|---|---|---|---|
| 1 | A3000-100MM | Dải đo 0–100 mm cột nước · mã có trong bảng dải đo của catalog | Mỹ |
| 2 | A3000-0-240VAC-TAMP | Bản nguồn 240 VAC, núm chỉnh chống can thiệp · [CẦN KIỂM TRA: tổ hợp mã này không có trong bảng của catalog] | Mỹ |
| 3 | A3000-25CM | Dải đo 0–25 cm cột nước · [CẦN KIỂM TRA: mã không có trong bảng dải đo của catalog] | Mỹ |
🤝 Tại sao nên mua A3000 Dwyer tại SmartNest?
- Hàng chính hãng — có CO-CQ theo lô, xuất hoá đơn VAT đầy đủ.
- Tư vấn chọn mã trước khi đặt — gửi điều kiện lắp đặt, kỹ sư SmartNest đối chiếu catalog rồi mới chốt mã.
- Hỗ trợ kỹ thuật sau bán — hướng dẫn đấu nối, cài đặt, hiệu chuẩn zero.
- Báo giá theo dự án — số lượng lớn có chính sách riêng.
- Kho tại TP.HCM — giao toàn quốc, hỗ trợ hồ sơ nghiệm thu M và E.
