AHT-5 Series – Cảm biến nhiệt độ độ ẩm

Bộ truyền tín hiệu AHT-5 Series (temperature & humidity transmitter) — đo nhiệt độ kèm độ ẩm, điểm sương hoặc nhiệt độ bầu ướt tuỳ mã, nhiều kiểu lắp và nhiều kiểu ngõ ra.

  • 🔹 Dải nhiệt độ: −40…100°C (RS-485) · 0…100°C, 0…50°C, −50…50°C (bản dòng/điện áp)
  • 🔹 Dải độ ẩm: 0…100 %RH
  • 🔹 Độ chính xác: bản A ±0,2°C và ±2 %RH · bản B ±0,3°C và ±3 %RH
  • 🔹 Ngõ ra: 4–20 mA · 0–10 V · 0–5 V · 1–5 V · RS-485 · RS-485/LoRa
  • 🔹 Nguồn cấp: 12–36 VDC hoặc AC 24 V
  • 🔹 Cấp bảo vệ: gắn tường IP30 · ống gió và ngoài trời IP65

📥 Catalog AHT-5 Series

Add to wishlist
Yêu cầu báo giá
SKU: AHT-5 Danh mục: , Thẻ: , , , , , , Thương hiệu:

AHT-5 Series là bộ truyền tín hiệu nhiệt độ và độ ẩm có cấu trúc mã năm phần — chọn được chức năng đo, kiểu lắp, ngõ ra, màn hình và cấp độ chính xác ngay trên mã đặt hàng. Bài dưới đây giải mã cả năm phần của mã AHT-5 Series kèm bảng thông số theo catalog.

🌟 Đặc Tính Kỹ Thuật Nổi Bật

  • Ba chức năng đo trong cùng một dòng: nhiệt độ + độ ẩm (503), nhiệt độ + điểm sương (505), nhiệt độ + nhiệt độ bầu ướt (507).
  • Bốn kiểu lắp: gắn tường, lắp ống gió, ngoài trời, và kiểu tách rời đầu dò.
  • Hai cấp độ chính xác: bản A đạt ±0,2°C và ±2%RH, bản B ±0,3°C và ±3%RH.
  • Ngõ ra đa dạng: 4–20 mA, 0–10 V, 0–5 V, 1–5 V, RS-485, và cả RS-485/LoRa.
  • Dải nhiệt độ rộng tới −40…100°C ở bản RS-485 và LoRa.
  • Vỏ nhựa ABS chống cháy, bản ống gió và ngoài trời đạt IP65.

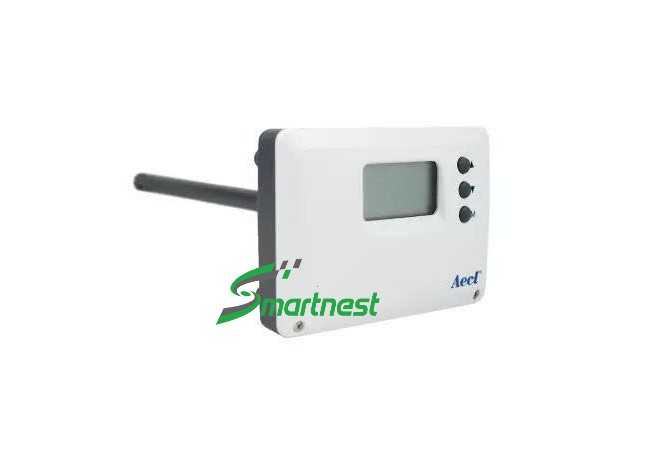

Bộ truyền tín hiệu nhiệt độ độ ẩm AHT-5 Series với màn hình LCD, vỏ ABS chống cháy
AHT-5 Series – cảm biến nhiệt độ và độ ẩm, nhiều kiểu lắp

Thông Số Kỹ Thuật AHT-5 Series

Thông sốGiá trị
Kiểu thiết bịBộ truyền tín hiệu nhiệt độ và độ ẩm (temperature & humidity transmitter)
Dải nhiệt độ−40 … 100°C (bản RS-485 / LoRa) · 0…100°C, 0…50°C, −50…50°C (bản dòng và điện áp)
Dải độ ẩm0 … 100 %RH
Độ chính xác bản ANhiệt độ ±0,2°C · độ ẩm ±2 %RH · điểm sương ±0,76°C
Độ chính xác bản BNhiệt độ ±0,3°C · độ ẩm ±3 %RH
Tín hiệu ngõ ra4–20 mA · 0–10 V · 0–5 V · 1–5 V · RS-485 · RS-485/LoRa
Nguồn cấp12–36 VDC hoặc AC 24 V (50/60 Hz)
Kiểu lắpGắn tường · ống gió · ngoài trời · tách rời đầu dò
Vật liệu vỏNhựa ABS chống cháy
Cấp bảo vệGắn tường IP30 · ống gió / ngoài trời / tách rời IP65
Hãng / Xuất xứ[CẦN KIỂM TRA: catalog không ghi tên hãng]
Thông số AHT-5 Series – nguồn: catalog AHT-5 Series

Ứng Dụng Của AHT-5 Series

  • Đo nhiệt độ và độ ẩm phòng, truyền tín hiệu về DDC điều khiển AHU.
  • Giám sát độ ẩm ống gió cấp để chống đọng sương trên miệng gió.
  • Đo điểm sương bằng bản 505 để cảnh báo trước khi đọng sương trên đường ống lạnh.
  • Đo nhiệt độ bầu ướt bằng bản 507 cho tháp giải nhiệt và tính toán hiệu suất.
  • Vị trí nhiều bụi hoặc tĩnh điện cao, cần bản có vỏ kín IP65.

⚠️ Lưu ý khi lắp: Cấp bảo vệ của AHT-5 Series khác nhau hẳn theo kiểu lắp: bản gắn tường chỉ đạt IP30, còn bản ống gió và ngoài trời đạt IP65. Lấy bản gắn tường ra đặt ngoài trời hay trong phòng ẩm là thiết bị chết sớm. Lưu ý thứ hai: dải nhiệt độ khác nhau theo kiểu ngõ ra — bản RS-485 đạt −40…100°C nhưng bản dòng và điện áp chỉ có 0…100°C, 0…50°C hoặc −50…50°C. Cần đo âm sâu mà chọn bản 4–20 mA dải 0…50°C là không dùng được.

Lựa Chọn Model & Cấu Hình

Mã AHT có năm phần, đọc lần lượt từ trái sang phải:

Vị tríKý hiệuÝ nghĩa
Chức năng503Nhiệt độ + độ ẩm
Chức năng505Nhiệt độ + điểm sương
Chức năng507Nhiệt độ + nhiệt độ bầu ướt
Kiểu lắpWGắn tường
Kiểu lắpDLắp ống gió
Kiểu lắpVNgoài trời
Ngõ raA4–20 mA
Ngõ ra20–10 V
Ngõ ra4RS-485
Màn hìnhDCó LCD
Màn hìnhXKhông có
Độ chính xácACao — ±0,2°C, ±2 %RH
Độ chính xácBThường — ±0,3°C, ±3 %RH
Giải mã cấu trúc mã AHT-5 Series

⚙️ Đọc mã AHT-5 Series qua một ví dụ

Lấy mã AHT-507VAD-AM: 507 là đo nhiệt độ và nhiệt độ bầu ướt, V là bản ngoài trời, A là ngõ ra 4–20 mA, D là có màn hình LCD, A cuối là cấp độ chính xác cao. Đổi một ký tự là đổi hẳn thiết bị.

So sánh nhanh hai mã gần giống: AHT-503W4D-BM và AHT-503W4X-BM chỉ khác chữ thứ tư — D là có màn hình, X là không. Cùng chức năng, cùng kiểu lắp, cùng ngõ ra RS-485.

📥 Tài Liệu Kỹ Thuật (Download)

Các Model Thông Dụng

STTMODELMÔ TẢ SẢN PHẨMXUẤT XỨ
1AHT-503D2X-BMNhiệt độ + độ ẩm · lắp ống gió · ngõ ra 0–10 V · không màn hình · độ chính xác thường[CẦN KIỂM TRA hãng]
2AHT-503W4D-BMNhiệt độ + độ ẩm · gắn tường · RS-485 · có màn hình LCD · độ chính xác thường[CẦN KIỂM TRA hãng]
3AHT-503W4X-BMNhiệt độ + độ ẩm · gắn tường · RS-485 · không màn hình · độ chính xác thường[CẦN KIỂM TRA hãng]
4AHT-505DAX-AMNhiệt độ + điểm sương · lắp ống gió · 4–20 mA · không màn hình · độ chính xác cao[CẦN KIỂM TRA hãng]
5AHT-507VAD-AMNhiệt độ + nhiệt độ bầu ướt · ngoài trời · 4–20 mA · có màn hình LCD · độ chính xác cao[CẦN KIỂM TRA hãng]
5 mã AHT-5 Series SmartNest phân phối – giải mã theo model chart của catalog

🤝 Tại sao nên mua AHT-5 Series tại SmartNest?

  • Hàng chính hãng, đầy đủ CO-CQ theo yêu cầu hồ sơ.
  • Kỹ sư đọc mã năm phần cùng anh — sai một ký tự là nhận về thiết bị khác hẳn công dụng.
  • Đối chiếu cấp bảo vệ với vị trí lắp, không để bản IP30 ra chỗ ẩm.
  • Tư vấn chọn dải nhiệt độ theo kiểu ngõ ra — hai thứ này ràng buộc nhau.
  • Báo giá theo dự án, kèm tài liệu kỹ thuật phục vụ hồ sơ thầu.
