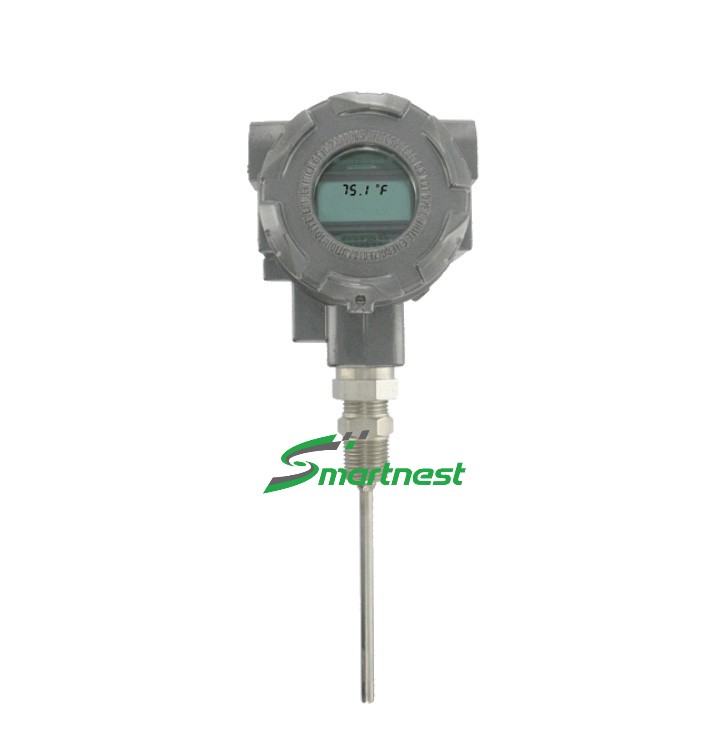

TTE Series Dwyer – Cảm biến nhiệt chống nổ
Bộ truyền tín hiệu nhiệt độ TTE Series Dwyer (explosion-proof RTD temperature transmitter) — cảm biến Pt1000, có chứng nhận chống cháy nổ FM hoặc ATEX tuỳ bản.
- 🔹 Cảm biến: Pt1000 chuẩn DIN 0,00385
- 🔹 Độ chính xác: bộ phát ±0,1% FS · đầu dò ±0,3% FS
- 🔹 Chứng nhận: FM (bản 1) · ATEX / IECEx / UKCA Ex (bản 2)
- 🔹 Ngõ ra: 4–20 mA, 2 dây · Nguồn: 10–35 VDC
- 🔹 Vật liệu: inox 316 · Cấp bảo vệ: NEMA 4X (IP66)
- 🔹 Đầu dò: 4 · 6 · 9 · 12 inch · tuỳ chọn LCD
TTE Series Dwyer là bộ truyền tín hiệu nhiệt độ RTD chống cháy nổ, dùng Pt1000 và có chứng nhận FM hoặc ATEX tuỳ bản. Đây là dòng dành cho vị trí mà cảm biến nhiệt độ thông thường không được phép lắp.
🌟 Đặc Tính Kỹ Thuật Nổi Bật
- Chống cháy nổ có chứng nhận — bản 1 đạt FM, bản 2 đạt ATEX / IECEx / UKCA Ex.
- Cảm biến Pt1000 chuẩn DIN 0,00385, ổn định dài hạn hơn thermistor.
- Độ chính xác bộ phát ±0,1% FS, đầu dò ±0,3% FS.
- Chỉ 2 dây — 4–20 mA lấy nguồn ngay trên vòng dòng.
- Vật liệu tiếp xúc inox 316, vỏ đạt NEMA 4X (IP66).
- Bản LCD hiển thị 2 dòng × 8 ký tự để đọc tại chỗ.
Thông Số Kỹ Thuật TTE Series Dwyer
| Thông số | Giá trị |
|---|---|
| Kiểu thiết bị | Bộ truyền tín hiệu nhiệt độ RTD chống cháy nổ (explosion-proof RTD temperature transmitter) |
| Cảm biến | Pt1000, chuẩn DIN 0,00385 |
| Độ chính xác | Bộ phát ±0,1% FS · đầu dò ±0,3% FS |
| Tín hiệu ngõ ra | 4–20 mA, 2 dây lấy nguồn trên vòng dòng |
| Nguồn cấp | 10–35 VDC |
| Chứng nhận | Bản 1: FM · Bản 2: ATEX / IECEx / UKCA Ex |
| Vật liệu tiếp xúc | Inox 316 |
| Cấp bảo vệ | NEMA 4X (IP66), chống chịu thời tiết |
| Chiều dài đầu dò | 4 · 6 · 9 · 12 inch |
| Màn hình | Tuỳ chọn LCD 2 dòng × 8 ký tự (hậu tố -LCD) |
| Kết nối | Ống nối 1/2 inch NPT hoặc BSPT · phụ kiện gắn A-287 |
| Hãng / Xuất xứ | Dwyer Instruments – Mỹ |
Ứng Dụng Của TTE Series Dwyer
- Đo nhiệt độ trong khu vực có khí dễ cháy, nơi yêu cầu thiết bị chống nổ.
- Giám sát nhiệt độ hệ HVAC trên giàn khoan và công trình ngoài khơi.
- Đo nhiệt độ đường ống trong nhà máy hoá chất và khu vực phân loại nguy hiểm.
- Thay thế cảm biến nhiệt độ thường ở vị trí vừa bị đánh giá lại là khu vực nguy hiểm.
- Vị trí cần vừa truyền tín hiệu về DCS vừa đọc tại chỗ bằng LCD.
⚠️ Lưu ý khi lắp: Chứng nhận chống nổ của TTE Series Dwyer chỉ có hiệu lực khi lắp đúng cách: dùng cút chống nổ đúng chuẩn, siết đủ số vòng ren, và không tự khoan thêm lỗ trên vỏ. Một lỗ khoan thêm là mất toàn bộ chứng nhận. Chọn bản 1 (FM) hay bản 2 (ATEX) theo tiêu chuẩn mà hồ sơ dự án yêu cầu — hai chứng nhận không thay thế nhau khi nghiệm thu.
Lựa Chọn Model & Cấu Hình
Mã TTE đọc theo bốn phần: TTE – [chứng nhận][chiều dài đầu dò] – [kiểu đầu dò] – [tuỳ chọn].
| Phần mã | Ký hiệu | Ý nghĩa |
|---|---|---|
| Chứng nhận | 1 | FM approved |
| Chứng nhận | 2 | ATEX / IECEx / UKCA Ex |
| Chiều dài đầu dò | 04 / 06 / 09 / 12 | 4 · 6 · 9 · 12 inch |
| Kiểu đầu dò | W | Well probe — lắp qua ống bảo vệ |
| Tuỳ chọn | LCD | Màn hình LCD 2 dòng × 8 ký tự |
⚙️ Dải đo của TTE Series Dwyer cài bằng dip switch, không nằm trong mã
Khác hầu hết dòng cảm biến nhiệt độ, dải đo của TTE không ghi trong mã đặt hàng mà cài bằng dip switch trên thiết bị. Nghĩa là cùng một mã dùng được cho nhiều dải khác nhau — linh hoạt, nhưng cũng có nghĩa phải cài đúng dải trước khi đưa vào vận hành, và phải ghi lại dải đã cài vào hồ sơ. Thiết bị thay thế mà quên cài dải là giá trị đọc sai hoàn toàn.
📥 Tài Liệu Kỹ Thuật (Download)
Các Model Thông Dụng
| STT | MODEL | MÔ TẢ SẢN PHẨM | XUẤT XỨ |
|---|---|---|---|
| 1 | TTE-104-W | Chứng nhận FM · đầu dò well 4 inch | Dwyer – Mỹ |
| 2 | TTE-104-W-LCD | Chứng nhận FM · đầu dò well 4 inch · có màn hình LCD 2 dòng | Dwyer – Mỹ |
| 3 | TTE-106-W | Chứng nhận FM · đầu dò well 6 inch | Dwyer – Mỹ |
| 4 | TTE-202-W | Chứng nhận ATEX/IECEx/UKCA Ex · [CẦN KIỂM TRA: chiều dài đầu dò 02] | Dwyer – Mỹ |
🤝 Tại sao nên mua TTE Series Dwyer tại SmartNest?
- Hàng chính hãng Dwyer, đầy đủ CO-CQ theo yêu cầu hồ sơ.
- Đối chiếu chứng nhận FM hay ATEX với hồ sơ dự án trước khi báo giá — chọn sai chứng nhận là không nghiệm thu được.
- Hướng dẫn cài dip switch đúng dải đo và ghi vào hồ sơ bàn giao.
- Phân phối kèm phụ kiện gắn A-287 và ống bảo vệ đầu dò.
- Báo giá theo dự án, kèm tài liệu kỹ thuật phục vụ hồ sơ thầu.
