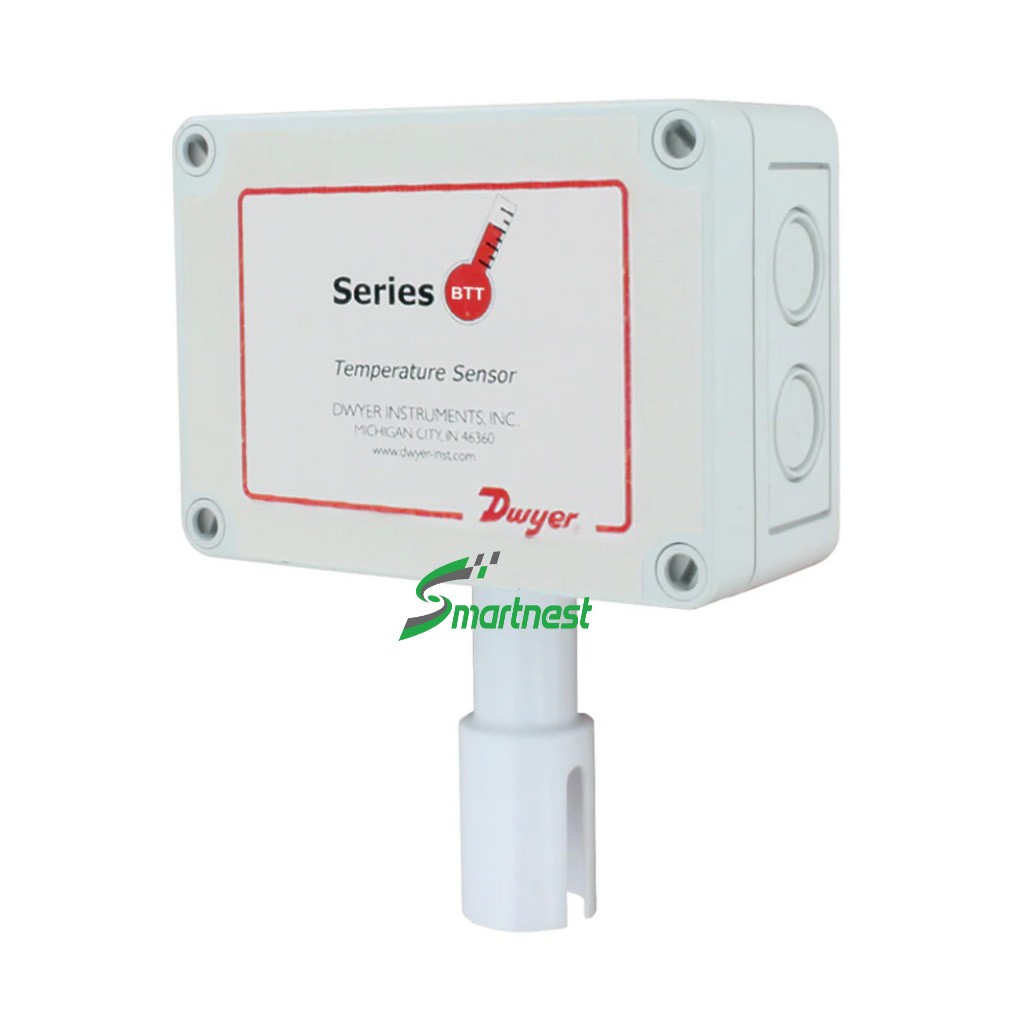

BTT Series Dwyer – Cảm biến nhiệt độ PT1000
Bộ truyền tín hiệu nhiệt độ Series BTT Dwyer sử dụng cảm biến Pt1000 RTD, được thiết kế cho các ứng dụng giám sát nhiệt độ trong hệ thống HVAC và tự động hóa tòa nhà. Thiết bị có các cấu hình lắp đặt dạng ống gió, nhúng và đo nhiệt độ không khí ngoài trời, với tín hiệu ngõ ra analog phù hợp để truyền tín hiệu về hệ thống điều khiển.
🔹 Model: BTT Series
🔹 Cảm biến: Pt1000 RTD
🔹 Độ chính xác: ±0.5°C @ 25°C
🔹 Ngõ ra: 4–20 mA / 0–10 VDC
🔹 Nguồn cấp: 13–36 VDC
🔹 Thời gian đáp ứng: 100 ms
Tính năng nổi bật: Thiết kế tương thích về kích thước và kiểu lắp với các cảm biến thermistor và RTD phổ biến; hỗ trợ nhiều cấu hình lắp đặt gồm duct mount, immersion và outside air. Phiên bản outside air có tùy chọn radiation shield để bảo vệ cảm biến khi lắp đặt tại vị trí có ánh nắng trực tiếp. Probe có nhiều chiều dài, đáp ứng các yêu cầu đo nhiệt độ khác nhau trong hệ thống HVAC.
BTT Series Dwyer – Bộ Truyền Tín Hiệu Nhiệt Độ Pt1000
BTT Series Dwyer là dòng bộ truyền tín hiệu nhiệt độ (Temperature Transmitter) sử dụng cảm biến Pt1000 RTD, được thiết kế cho các ứng dụng Building Automation và HVAC. Thiết bị chuyển đổi tín hiệu nhiệt độ thành ngõ ra 4–20 mA hoặc 0–10 VDC, phù hợp khi cần truyền tín hiệu ổn định trên các tuyến dây dài giữa cảm biến, bộ điều khiển và hệ thống quản lý tòa nhà (BAS/BMS).
🌟 Đặc Tính Kỹ Thuật Nổi Bật
- ✅ Cảm biến Pt1000 RTD: Sử dụng phần tử đo nhiệt độ Pt1000 RTD, DIN Class A 0.00385 Ω/°C.
- ✅ Ngõ ra tín hiệu: Lựa chọn 4–20 mA hoặc 0–10 VDC tùy theo model, thuận tiện kết nối với bộ điều khiển HVAC/BMS.
- ✅ Nhiều cấu hình lắp đặt: Có các phiên bản Duct Mount, Immersion Mount, Outside Air và Outside Air có Radiation Shield.
- ✅ Độ chính xác: ±0.5°C tại 25°C, thời gian đáp ứng 100 ms.
- ✅ Truyền tín hiệu đường dây dài: Tín hiệu transmitter cho phép sử dụng khoảng cách dây dẫn dài hơn so với cảm biến thermistor tiêu chuẩn.
Thông Số Kỹ Thuật
| Model Series | BTT Series |
| Cảm biến nhiệt độ | Pt1000 RTD |
| Phân loại cảm biến | DIN Class A 0.00385 Ω/°C |
| Dải đo | -40 đến 140°F (-40 đến 60°C) |
| Giới hạn nhiệt độ vận hành | -40 đến 302°F (-40 đến 150°C) |
| Độ chính xác | ±0.5°C tại 25°C |
| Ảnh hưởng nhiệt | ±0.01%/°C |
| Thời gian đáp ứng | 100 ms |
| Ngõ ra | 4–20 mA hoặc 0–10 VDC, tùy model |
| Nguồn cấp | 13–36 VDC đối với model ngõ ra dòng; 13–36 VDC hoặc 16–28 VAC đối với model ngõ ra điện áp |
| Kiểu lắp đặt | Duct, Immersion, Outside Air, Outside Air with Radiation Shield |
| Vật liệu đầu dò | Inox 304 (304 SS) |
| Vật liệu vỏ | Polycarbonate |
| Kết nối điện | Removable terminal block, knockout cho conduit fitting |
| Kết nối conduit | 1/2″ NPT |
| Chiều dài đầu dò | 2.5 đến 18″ tùy cấu hình |
| Kết nối quá trình | 1/2″ NPS, chỉ áp dụng cho model Immersion |
| Cấp bảo vệ vỏ | NEMA 4X (IP66); model Immersion yêu cầu thermowell |
| Tiêu chuẩn | CE |
Ứng Dụng Của BTT Series Dwyer
BTT Series được thiết kế cho các ứng dụng giám sát nhiệt độ trong hệ thống Building Automation và HVAC, đặc biệt tại những vị trí cần truyền tín hiệu nhiệt độ về bộ điều khiển hoặc hệ thống quản lý tòa nhà.
- Đo nhiệt độ trong ống gió HVAC: sử dụng cấu hình Duct Mount.
- Đo nhiệt độ chất lỏng: sử dụng cấu hình Immersion Mount kết hợp thermowell theo yêu cầu của tài liệu.
- Giám sát nhiệt độ không khí ngoài trời: sử dụng cấu hình Outside Air.
- Giám sát nhiệt độ ngoài trời tại vị trí có ánh nắng trực tiếp: có thể lựa chọn phiên bản Outside Air với Radiation Shield.
- Hệ thống tự động hóa tòa nhà: truyền tín hiệu nhiệt độ về bộ điều khiển HVAC/BAS/BMS thông qua ngõ ra 4–20 mA hoặc 0–10 VDC.
