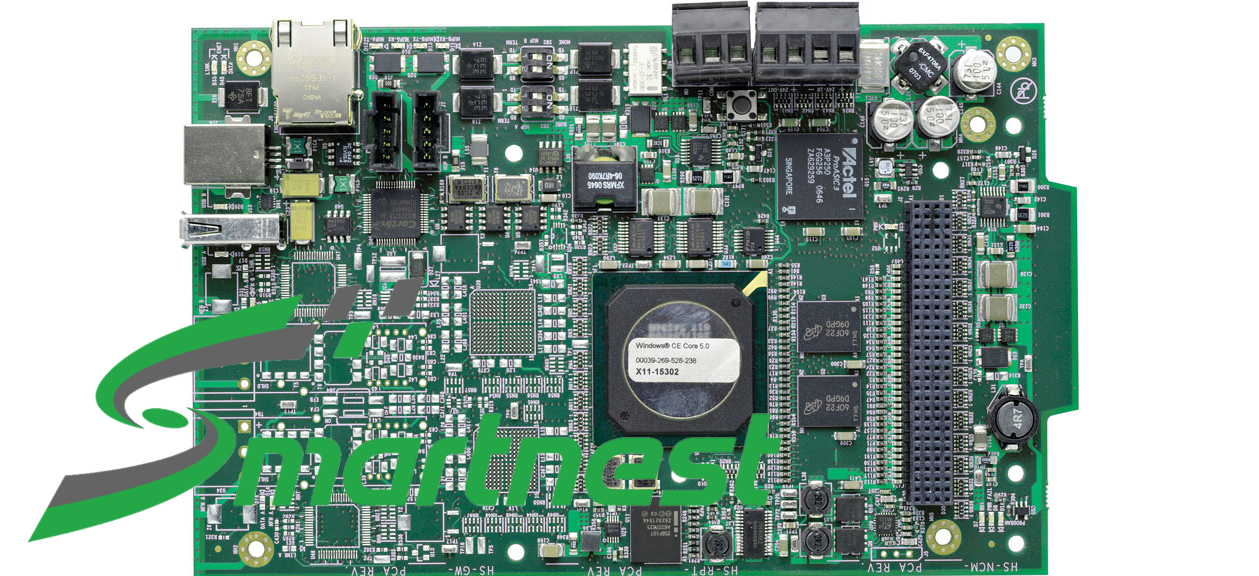

BACNET-GW-3 Honeywell – Gateway BACnet cho hệ BMS

BACNET-GW-3 là gì?

Hệ báo cháy và hệ BMS thường là hai thế giới riêng: hệ báo cháy chạy giao thức độc quyền của hãng, hệ BMS chạy BACnet. Cách nối phổ biến nhất là kéo vài tiếp điểm khô — BMS chỉ biết “có báo cháy” hoặc “có lỗi”, không biết ở đâu.

BACNET-GW-3 giải quyết bằng cách dịch toàn bộ dữ liệu của mạng NOTI•FIRE•NET sang các đối tượng BACnet/IP. Đối tượng ở đây gồm đầu báo, module giám sát và mạch thiết bị báo động — tức là từng điểm cụ thể chứ không phải tín hiệu tổng.

Một gateway phục vụ tối đa 14 nút khác hoặc 15.000 đối tượng. Mạng lớn hơn thì lắp thêm gateway. Thiết bị cũng làm việc được như một foreign device với các thiết bị BBMD của bên thứ ba.

Đặc tính sản phẩm

• Dịch dữ liệu mạng báo cháy NOTI•FIRE•NET sang BACnet/IP
• Tối đa 14 nút khác hoặc 15.000 đối tượng cho mỗi gateway
• Mỗi đầu báo, module giám sát và mạch chuông đèn là một đối tượng BACnet
• Kết nối BACnet qua cổng Ethernet RJ45 chuẩn (CN2)
• Tương thích tủ báo cháy AFP-2800 và cả hai phiên bản NOTI•FIRE•NET tiêu chuẩn và tốc độ cao
• Làm việc được như foreign device với thiết bị BBMD của bên thứ ba

Thông số kỹ thuật BACNET-GW-3

Số liệu trích từ catalog BACNET-GW-3 Gateway.

Những gì cần chuẩn bị cho một lần tích hợp

Cách chọn đúng mã

• Đếm số nút và số đối tượng của mạng báo cháy trước: một gateway phục vụ tối đa 14 nút hoặc 15.000 đối tượng. Vượt ngưỡng thì phải lắp thêm gateway.
• Xác nhận hệ BMS của toà nhà chạy BACnet/IP. Hệ chạy BACnet MS/TP hoặc Modbus cần giải pháp khác.
• Xác nhận tủ báo cháy nằm trên mạng NOTI•FIRE•NET và tương thích — catalog nêu AFP-2800.
• Chuẩn bị máy tính cấu hình. Phần mềm Configuration Tool là công cụ lập trình ngoại tuyến, cần máy chạy Windows.
• Chốt danh sách điểm cần đưa lên BMS trước khi cấu hình. Đưa hết 15.000 đối tượng lên màn hình vận hành thì không ai đọc nổi; nên lọc theo nhu cầu thật.

Lưu ý khi lắp đặt và đấu nối

• Việc đấu nối vào hệ báo cháy phải do đơn vị có chức năng thực hiện và phải được nghiệm thu PCCC. Gateway là thiết bị giám sát, không được làm ảnh hưởng chức năng báo cháy.
• Đấu phía mạng báo cháy qua cổng của module điều khiển mạng bằng cáp NUP-to-NUP đi kèm.
• Đấu phía BACnet qua cổng Ethernet RJ45 (CN2) bằng cáp đi kèm hoặc cáp mạng đạt chuẩn.
• Cấu hình bằng phần mềm BACNET-GW-3 Configuration Tool trên PC theo kiểu lập trình ngoại tuyến, sau đó nạp xuống thiết bị.
• Đặt địa chỉ IP và Device Instance của gateway theo quy hoạch mạng của toà nhà, tránh trùng với thiết bị khác.
• Sau khi tích hợp, thử báo cháy tại một vài đầu báo và xác nhận BMS nhận đúng điểm — không chỉ nhận tín hiệu chung.

Ứng dụng thực tế

• Đưa trạng thái hệ báo cháy lên màn hình giám sát BMS của toà nhà
• Liên động dừng quạt, hạ thang máy và mở cửa thoát hiểm theo tín hiệu từng khu vực
• Ghi nhật ký sự kiện báo cháy vào hệ thống quản lý toà nhà
• Giám sát tập trung nhiều toà nhà trong một khu phức hợp
• Nâng cấp hệ báo cháy hiện hữu để tích hợp với BMS mà không thay tủ

Câu hỏi thường gặp về BACNET-GW-3

BACNET-GW-3 làm nhiệm vụ gì?

Nối mạng báo cháy NOTI•FIRE•NET của NOTIFIER sang mạng chạy giao thức BACnet/IP, để hệ BMS đọc được trạng thái từng thiết bị của hệ báo cháy.

Một gateway phục vụ được bao nhiêu điểm?

Tối đa 14 nút khác hoặc 15.000 đối tượng. Đối tượng gồm đầu báo, module giám sát và mạch thiết bị báo động. Mạng lớn hơn thì lắp thêm gateway.

Kết nối bằng cổng gì?

Phía BACnet dùng đầu nối Ethernet RJ45 chuẩn (CN2). Phía mạng báo cháy đấu qua cổng của module điều khiển mạng bằng cáp NUP-to-NUP.

Cấu hình thế nào?

Bằng phần mềm BACNET-GW-3 Configuration Tool — công cụ lập trình ngoại tuyến chạy trên máy tính, đi kèm trong đĩa CD-ROM của bộ sản phẩm.

Tương thích với tủ báo cháy nào?

Catalog nêu tủ AFP-2800, và cả hai phiên bản NOTI•FIRE•NET tiêu chuẩn và tốc độ cao. Thiết bị cũng làm việc được như foreign device với thiết bị BBMD của bên thứ ba.
