SM-501-P Apollo – Cảm biến khói ống gió
SM-501-P là đầu báo khói lắp ống gió (duct smoke detector) kiểu quang điện của Apollo America. Nhiệm vụ của nó là phát hiện khói bên trong đường ống gió và ra lệnh dừng quạt trước khi hệ thống điều hoà kịp thổi khói đi khắp toà nhà.
🔹 Model: SM-501-P (đầu quang điện)
🔹 Tốc độ gió cho phép: 500…4.000 ft/phút
🔹 Nhiệt độ làm việc: 0…60 °C
🔹 Nguồn cấp: 230/115 VAC hoặc 24 VAC/DC
🔹 Tiếp điểm báo cháy: 2 bộ form C, 10 A @ 115 VAC
🔹 Nối mạng: Tối đa 30 thiết bị
Tính năng nổi bật: Nối mạng tới 30 đầu báo dùng chung chức năng — một đầu phát hiện khói là cả cụm cùng báo và cùng dừng quạt. Với hệ AHU nhiều nhánh, đây là cách duy nhất để liên động toàn hệ mà không phải kéo về tủ trung tâm.
SM-501-P là gì?
Đầu báo khói ống gió khác đầu báo trần ở chỗ nó không đợi khói tự bay tới. Hai ống lấy mẫu xuyên qua thành ống gió: ống dài hứng dòng khí vào buồng cảm biến, ống ngắn trả khí về. Chênh áp giữa hai điểm tạo dòng chảy liên tục qua buồng đo.
Vì cơ chế đó, tốc độ gió trong ống phải nằm trong dải 500–4.000 ft/phút. Chậm hơn thì không đủ dòng mẫu, nhanh hơn thì khí đi quá nhanh qua buồng đo. Đây là thông số phải kiểm tra trước khi chốt vị trí lắp, không phải sau.
Đặc tính sản phẩm
- Đầu cảm biến quang điện — nhạy với khói cháy âm ỉ, ít báo giả do bụi mịn
- Bốn tuỳ chọn nguồn: 230 VAC, 115 VAC, 24 VAC và 24 VDC
- Hai bộ tiếp điểm form C 10 A @ 115 VAC cho báo cháy, thêm một bộ form C cho báo lỗi
- Nối mạng tối đa 30 đầu báo dùng chung chức năng
- Ống lấy mẫu 1,0 ft · 2,5 ft · 5,0 ft · 10,0 ft cho ống gió rộng tới 10 ft
- Chứng nhận UL, CUL, CSFM và MEA
Thông số kỹ thuật SM-501-P
| Kiểu cảm biến | Quang điện (photoelectric) |
| Tốc độ gió cho phép | 500…4.000 ft/phút |
| Nhiệt độ làm việc | 0…60 °C (32…140 °F) |
| Độ ẩm | 85 ±5 %RH tại 32 ±2 °C, không ngưng tụ, không đóng băng |
| Nguồn 230 VAC | 12,0 mA chờ · 16,0 mA khi báo động |
| Nguồn 115 VAC | 25,0 mA chờ · 32,0 mA khi báo động |
| Nguồn 24 VAC | 35,0 mA chờ · 74,0 mA khi báo động |
| Nguồn 24 VDC | 15,0 mA chờ · 56,0 mA khi báo động |
| Tiếp điểm báo cháy | 2 bộ form C, 10 A @ 115 VAC |
| Tiếp điểm báo lỗi | 1 bộ form C, cùng thông số |
| Ống lấy mẫu | 1,0 · 2,5 · 5,0 · 10,0 ft, cho ống gió rộng tới 10 ft |
| Số thiết bị nối mạng | Tối đa 30 |
| Kích thước | 9-1/8″ dài × 7-1/4″ rộng × 2-1/4″ cao |
| Trọng lượng | Tối đa 3,5 lb (~1,6 kg) |
| Chứng nhận | UL · CUL · CSFM · MEA |
Số liệu trích từ catalog Apollo America SM-501 Series.
Các bản trong dòng SM-501
| STT | Model | Mô tả |
| 1 | SM-501-P | Đầu quang điện — nhiệt độ làm việc 0…60 °C |
| 2 | SM-501-N | Đầu ion hoá — nhiệt độ làm việc 0…70 °C |
| 3 | Ống lấy mẫu 1,0 ft | Cho ống gió hẹp |
| 4 | Ống lấy mẫu 2,5 ft | Cỡ ống trung bình |
| 5 | Ống lấy mẫu 5,0 ft | Ống gió rộng |
| 6 | Ống lấy mẫu 10,0 ft | Ống gió rộng tới 10 ft |
Cách chọn đúng mã
- Chọn SM-501-P (quang điện) cho hầu hết ứng dụng HVAC dân dụng và thương mại: nhạy với khói cháy âm ỉ từ dây điện, vật liệu hoàn thiện — đúng kiểu cháy hay gặp trong toà nhà.
- Bản ion hoá SM-501-N nhạy hơn với cháy nhanh, ngọn lửa rõ, và chịu nhiệt tới 70 °C thay vì 60 °C.
- Chiều dài ống lấy mẫu chọn theo bề rộng ống gió: ống phải xuyên gần hết bề rộng để lấy mẫu đại diện, không phải cắm hờ vào mép.
- Điện áp nguồn chọn theo tủ điều khiển sẵn có. Bản 24 VDC tốn 15,0 mA lúc chờ — con số cần biết khi tính dung lượng ắc quy dự phòng.
Lưu ý khi lắp đặt và đấu nối
- Đo tốc độ gió trong ống trước khi lắp. Ngoài dải 500–4.000 ft/phút thiết bị không lấy mẫu đúng, và đây là lỗi nghiệm thu hay gặp nhất.
- Lắp trên đoạn ống thẳng, cách quạt, co, van gió và điểm rẽ nhánh ít nhất 6 lần đường kính ống để dòng khí ổn định.

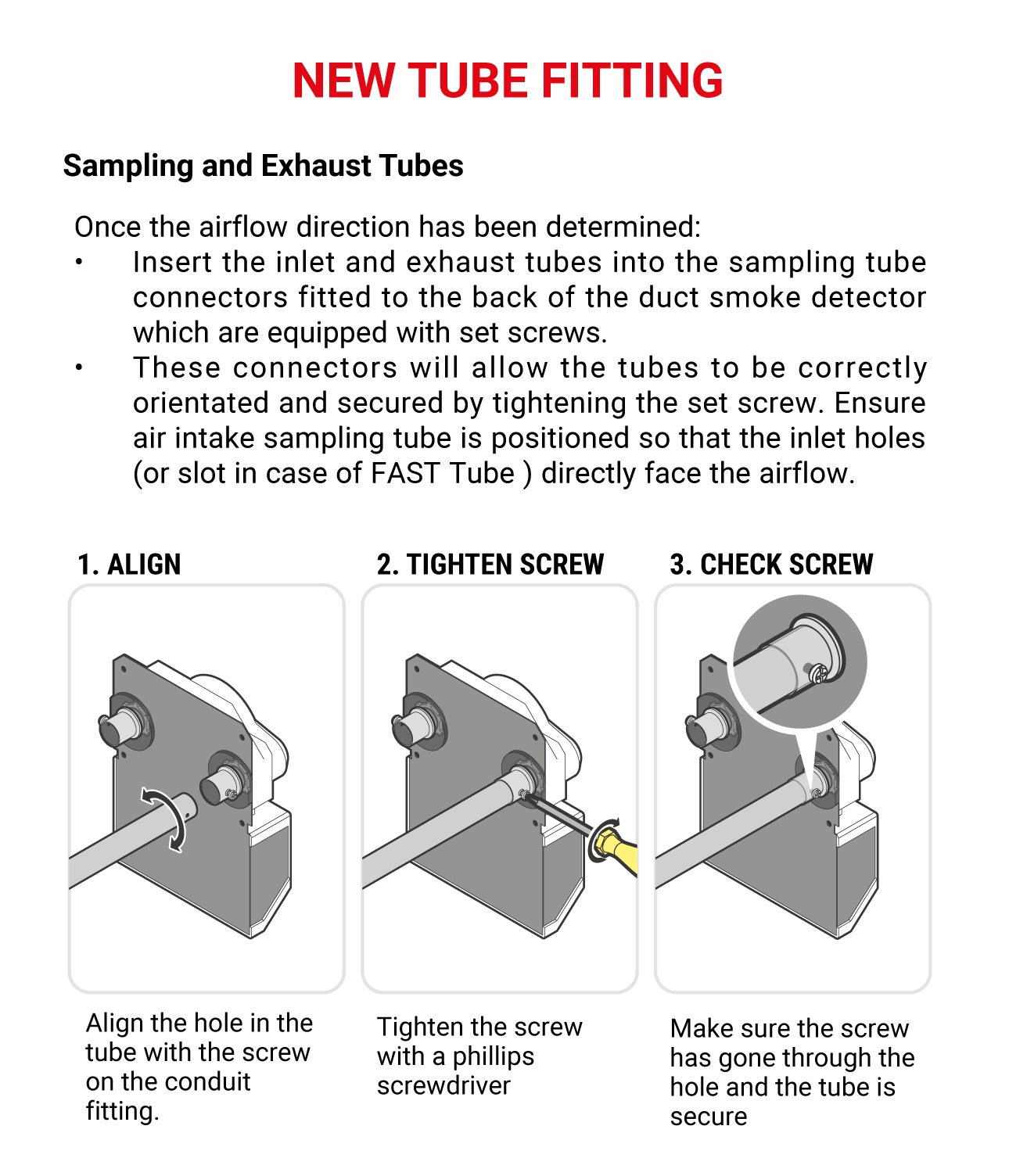

- Ống lấy mẫu dài phải xuyên gần hết bề rộng ống gió, các lỗ hướng ngược chiều dòng khí. Lắp ngược chiều thì không có dòng mẫu.
- Bịt kín các lỗ khoan trên thành ống gió. Rò khí quanh chân ống lấy mẫu làm sai lệch chênh áp.
- Nhiệt độ trong ống phải nằm trong 0…60 °C với bản quang điện. Ống gió cấp sau bộ gia nhiệt có thể vượt ngưỡng này.
- Bố trí điểm kiểm tra và vệ sinh định kỳ. Buồng đo bám bụi là nguyên nhân báo giả số một.
Ứng dụng thực tế
- Dừng quạt AHU và FCU khi phát hiện khói trong ống gió
- Liên động đóng van chặn lửa và van khói (fire/smoke damper)
- Báo về tủ báo cháy trung tâm và BMS toà nhà
- Bảo vệ hệ thống điều hoà trung tâm khách sạn, bệnh viện, trung tâm thương mại
- Giám sát ống gió hồi trong hệ thống thu hồi nhiệt
Câu hỏi thường gặp về SM-501-P
SM-501-P dùng công nghệ cảm biến nào?
Quang điện (photoelectric). Hậu tố -P chính là ký hiệu đầu quang điện; bản -N là đầu ion hoá.
Tốc độ gió bao nhiêu thì thiết bị làm việc đúng?
Từ 500 đến 4.000 ft/phút. Ngoài dải này dòng khí qua buồng đo không đủ hoặc quá nhanh, kết quả lấy mẫu không tin cậy.
Dùng nguồn gì và tốn bao nhiêu dòng?
Bốn tuỳ chọn: 230 VAC (12,0/16,0 mA), 115 VAC (25,0/32,0 mA), 24 VAC (35,0/74,0 mA) và 24 VDC (15,0/56,0 mA), theo thứ tự dòng chờ và dòng báo động.
Nối được bao nhiêu đầu báo với nhau?
Tối đa 30 thiết bị nối mạng dùng chung chức năng, để một đầu phát hiện khói thì cả cụm cùng báo.
Chọn ống lấy mẫu dài bao nhiêu?
Theo bề rộng ống gió. Có bốn cỡ 1,0 ft, 2,5 ft, 5,0 ft và 10,0 ft, phục vụ ống gió rộng tới 10 ft.
