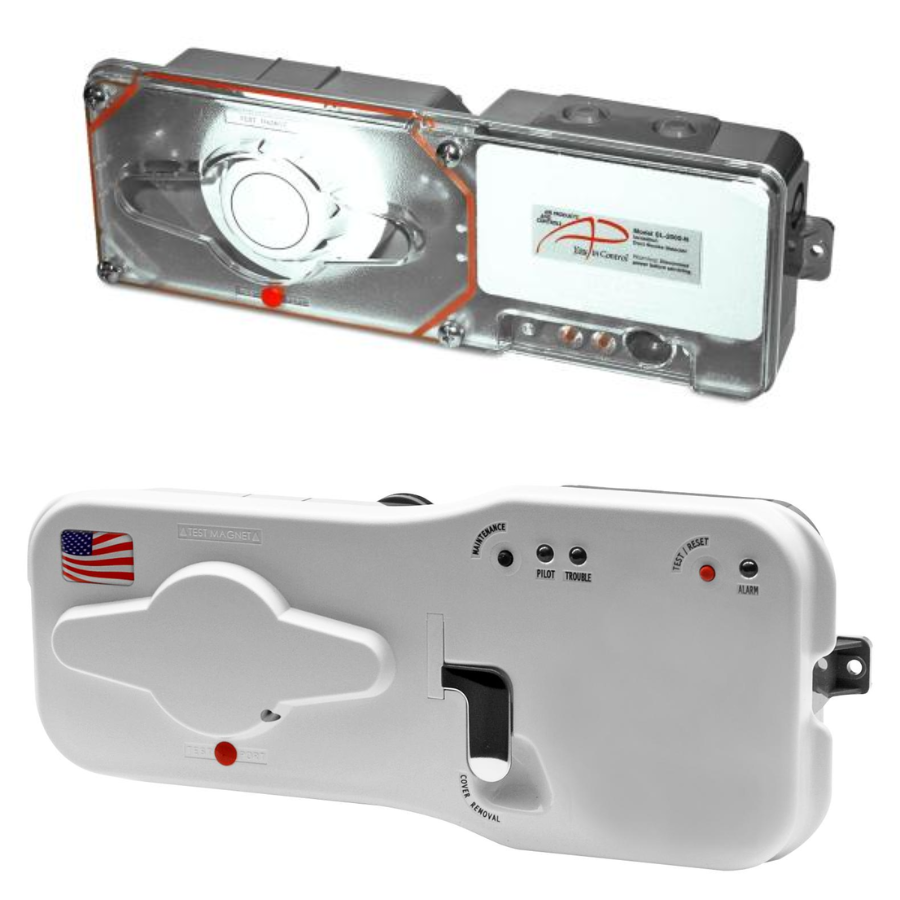

SL-2000-P – Cảm Biến Khói Gắn Ống Gió Cho Hệ Thống HVAC
SL-2000-P là cảm biến khói gắn ống gió được thiết kế để phát hiện khói trong luồng không khí của hệ thống HVAC. Thiết bị sử dụng đầu cảm biến quang điện và dạng kết nối 4 dây, có thể lắp theo phương ngang hoặc phương đứng. SL-2000-P hỗ trợ kết nối với hệ thống báo cháy và hệ thống điều khiển tòa nhà, phù hợp cho các ứng dụng giám sát khói trong hệ thống thông gió và điều hòa không khí.
Thông Số Kỹ Thuật SL-2000-P
| Thông số | Giá trị |
| Model | SL-2000-P |
| Loại thiết bị | Cảm biến khói gắn ống gió 4 dây |
| Nguyên lý cảm biến | Photoelectric – quang điện |
| Điện áp hoạt động | 230VAC, 115VAC, 24VAC, 24VDC |
| Dải vận tốc không khí | 100–4.000 ft/min |
| Nhiệt độ môi trường | 0–60°C |
| Độ ẩm | 10–85% RH, không ngưng tụ và không đóng băng |
| Tiếp điểm báo động | 2 bộ Form C 10A và 1 bộ Form A 2A |
| Tiếp điểm sự cố | 1 bộ Form C 10A |
| Đầu nối dây | Dây đặc hoặc dây bện #12 đến #22 AWG |
| Chứng nhận | UL & cUL Listed, UL268A; CSFM Listed |
| Kích thước | 13½ × 4½ × 2¼ inch (L × W × H) |
| Khối lượng tối đa | 2½ lbs |
| Vật liệu | Hộp sau bằng nhựa màu xám, nắp trong suốt Makrolon 94V-0 |
SL-2000-P Là Gì?
SL-2000-P là cảm biến khói gắn ống gió dùng để phát hiện khói trong luồng không khí của hệ thống HVAC. Thiết bị có cấu hình 4 dây, sử dụng đầu cảm biến photoelectric và được thiết kế để lắp đặt trong hệ thống ống gió.
Thiết bị có thể được lắp theo phương ngang hoặc phương đứng, giúp linh hoạt hơn khi triển khai trong thực tế. SL-2000-P cũng được thiết kế để thuận tiện cho việc kiểm tra và bảo trì, bao gồm khả năng kiểm tra bằng nam châm và kiểm tra khói thông qua cổng test trên nắp.
Nguyên Lý Hoạt Động Của Cảm Biến Khói SL-2000-P
SL-2000-P sử dụng đầu cảm biến khói quang điện (photoelectric smoke detector head). Không khí trong ống gió được lấy mẫu thông qua hệ thống sampling tube và đưa về khu vực cảm biến để kiểm tra sự hiện diện của khói.
Khi thiết bị phát hiện trạng thái khói phù hợp với điều kiện báo động, hệ thống tiếp điểm relay có thể truyền tín hiệu đến hệ thống báo cháy hoặc mạch điều khiển liên quan. Tùy theo thiết kế của hệ thống HVAC và PCCC, tín hiệu này có thể được sử dụng để thực hiện các chức năng như cảnh báo, giám sát hoặc điều khiển thiết bị.
Đặc Tính Nổi Bật Của SL-2000-P
- Thiết kế 4 dây: phù hợp cho các hệ thống giám sát và báo cháy yêu cầu cấu hình duct smoke detector 4 dây.
- Kiểm tra không cần tháo nắp: Test Port Valve cho phép thực hiện kiểm tra bằng aerosol smoke mà không cần tháo cover.
- Không cần dụng cụ khi thao tác sampling/exhaust tube: thiết kế giúp quá trình lắp đặt và bảo trì thuận tiện hơn.
- Đèn LED hiển thị trạng thái: hỗ trợ nhận biết trạng thái hoạt động, báo động và sự cố.
- Magnet test: thiết bị hỗ trợ kiểm tra bằng nam châm.
- Low-Flow Technology: hoạt động trong dải vận tốc không khí từ 100 đến 4.000 ft/min.
- Hỗ trợ hệ thống Building Automation và Fire Alarm: có thể tích hợp với các hệ thống điều khiển và báo cháy phù hợp.
- Khả năng interconnect: có thể kết nối tối đa 30 thiết bị cho các chức năng chung.
- Lắp đặt linh hoạt: có thể lắp theo phương ngang hoặc phương đứng.
Sampling Tube Của SL-2000-P
Sampling tube là bộ phận quan trọng trong hệ thống cảm biến khói gắn ống gió, giúp lấy mẫu không khí trong đường ống đưa về khu vực phát hiện khói. Theo tài liệu kỹ thuật, sampling tube cần được lựa chọn phù hợp với chiều rộng ống gió và phải được đặt đúng hướng theo luồng không khí.
| Sampling Tube | Chiều rộng ống gió |
| STN-1.0 | 0–1 ft |
| STN-2.5 | 1–3 ft |
| STN-5.0 | 3–5 ft |
| STN-10.0 | 5–10 ft |
| FAST Tube | Kit sampling tube dạng sectional, phù hợp cho duct width lớn |
Lưu ý: Sampling tube phải được lựa chọn và lắp đặt theo yêu cầu của hệ thống và các tiêu chuẩn áp dụng. Tài liệu lắp đặt của nhà sản xuất yêu cầu sampling tube hướng theo luồng không khí và nằm upstream so với exhaust tube.
Lắp Đặt Cảm Biến Khói Gắn Ống Gió SL-2000-P
SL-2000-P được thiết kế để lắp đặt trực tiếp trên ống gió. Installation Guide của nhà sản xuất hướng dẫn các bước chính gồm chuẩn bị vị trí, đánh dấu và khoan lỗ, cố định detector, lắp sampling tube và exhaust tube, lắp conduit fitting và thực hiện đấu dây.
- Xác định vị trí lắp đặt phù hợp với thiết kế hệ thống và tiêu chuẩn áp dụng.
- Sử dụng mounting template để xác định vị trí lỗ lắp.
- Khoan các lỗ cần thiết cho vít cố định và sampling tube.
- Cố định SL-2000-P vào ống gió.
- Lắp sampling tube và exhaust tube theo hướng luồng không khí.
- Kết nối conduit và thực hiện đấu dây nguồn.
- Kết nối tín hiệu đến hệ thống HVAC hoặc hệ thống báo cháy theo thiết kế.
- Kiểm tra hoạt động của thiết bị sau khi hoàn tất lắp đặt.
Lưu ý: Việc lắp đặt phải tuân thủ tài liệu kỹ thuật của nhà sản xuất, thiết kế hệ thống và các tiêu chuẩn/quy định áp dụng tại công trình.
Kết Nối SL-2000-P Với Hệ Thống HVAC Và Fire Alarm
SL-2000-P có các bộ tiếp điểm relay dành cho báo động và sự cố. Các tiếp điểm này có thể được sử dụng để truyền trạng thái của thiết bị đến hệ thống báo cháy hoặc mạch điều khiển HVAC tùy theo thiết kế của công trình.
- Kết nối Fire Alarm: tín hiệu từ tiếp điểm báo động có thể được đưa về hệ thống báo cháy để giám sát trạng thái khói.
- Kết nối HVAC: relay có thể được tích hợp vào mạch điều khiển HVAC theo thiết kế hệ thống để thực hiện chức năng điều khiển khi có sự kiện báo động.
- Kết nối Building Automation: nhà sản xuất xác nhận SL-2000-P tương thích với building automation systems.
- Giám sát sự cố: thiết bị có bộ tiếp điểm trouble riêng để hỗ trợ giám sát trạng thái sự cố.
Kiểm Tra Và Bảo Trì SL-2000-P
SL-2000-P được thiết kế với các chức năng hỗ trợ kiểm tra và bảo trì. Tài liệu hướng dẫn cho biết thiết bị có thể được kiểm tra bằng nam châm, nút test/reset và test gas thông qua test port trên cover.
- Magnet test: đặt nam châm tại vị trí quy định để kiểm tra trạng thái báo động.
- Test/Reset: sử dụng công tắc test/reset trên thiết bị theo hướng dẫn của nhà sản xuất.
- Test gas: sử dụng test gas thông qua test port trên cover để kiểm tra khả năng báo động.
- Vệ sinh: loại bỏ bụi và cặn bẩn theo hướng dẫn bảo trì của nhà sản xuất.
- Chu kỳ kiểm tra: tài liệu hướng dẫn khuyến nghị kiểm tra định kỳ 6 tháng hoặc theo yêu cầu của NFPA 72 và quy định áp dụng tại công trình.
SL-2000-P Phù Hợp Với Những Ứng Dụng Nào?
- Hệ thống HVAC của tòa nhà thương mại.
- Hệ thống AHU và đường ống gió.
- Hệ thống thông gió cần giám sát khói trong luồng không khí.
- Hệ thống báo cháy và giám sát an toàn của công trình.
- Hệ thống Building Automation có nhu cầu giám sát trạng thái duct smoke detector.
Xem Chi Tiết Và Đặt Hàng SL-2000-P
Tài Liệu Kỹ Thuật SL-2000-P
Câu Hỏi Thường Gặp Về SL-2000-P
SL-2000-P là gì?
SL-2000-P là cảm biến khói gắn ống gió dạng 4 dây, sử dụng đầu cảm biến quang điện để phát hiện khói trong luồng không khí của hệ thống HVAC.
SL-2000-P sử dụng nguồn điện bao nhiêu?
SL-2000-P hỗ trợ các mức điện áp 230VAC, 115VAC, 24VAC và 24VDC theo Data Sheet của nhà sản xuất.
SL-2000-P có thể kết nối với hệ thống báo cháy không?
Có. SL-2000-P có các bộ tiếp điểm relay báo động và sự cố, cho phép tích hợp với hệ thống báo cháy theo thiết kế của công trình.
SL-2000-P có thể kết nối với hệ thống BMS không?
Có. Nhà sản xuất xác nhận SL-2000-P tương thích với building automation systems, tùy thuộc vào cấu hình và thiết kế hệ thống.
SL-2000-P có cần sampling tube không?
Có. Sampling tube là thành phần cần thiết cho việc lắp đặt đúng của duct smoke detector. Nhà sản xuất cung cấp nhiều lựa chọn sampling tube tùy theo chiều rộng ống gió.
