DSD2G Series Greystone – Cảm biến khói ống gió
DSD2G Greystone – cảm biến khói ống gió quang điện, loại 4 dây, thử được bằng khí thử qua cổng thử không cần mở nắp.
🔹 Kiểu: Quang điện, đầu cắm rời
🔹 Nguồn: 230/115 VAC hoặc 24 VAC/VDC
🔹 Tiếp điểm: 2 bộ form C + 1 form A
🔹 Tốc độ gió: 0,5 – 20,32 m/s
🔹 Nhiệt độ: 0 – 60 °C
🔹 Chứng nhận: UL 268A, CSFM
Tính năng nổi bật: Nắp và ống lấy mẫu tháo lắp không cần dụng cụ, có nam châm thử kèm theo.

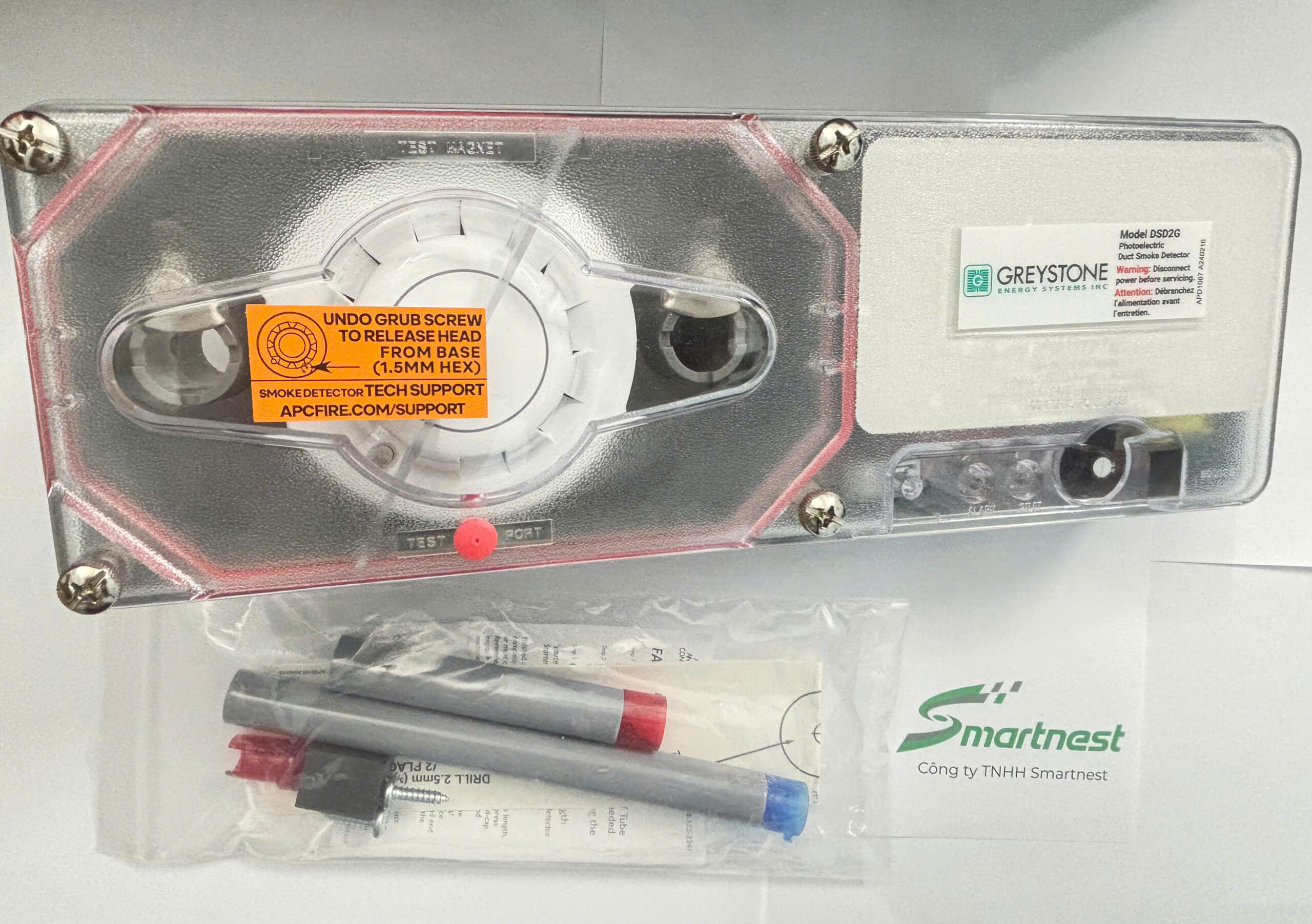

DSD2G Greystone là cảm biến khói ống gió kiểu quang điện, loại 4 dây, lắp trên ống gió của AHU hoặc quạt thông gió để ngắt quạt và báo về tủ báo cháy khi phát hiện khói trong dòng khí. Đầu cảm biến dạng cắm rời, thử được bằng khí thử qua cổng thử mà không cần mở nắp.
DSD2G Greystone dùng ở đâu
Quy định phòng cháy yêu cầu hệ thống điều hoà không khí phải dừng quạt khi có khói trong ống gió, tránh việc hệ thống thổi khói lan khắp toà nhà. Cảm biến khói ống gió là thiết bị làm việc đó: lấy mẫu khí trong ống qua ống lấy mẫu, phát hiện khói rồi đóng tiếp điểm để ngắt quạt và báo tín hiệu về tủ báo cháy.
- Ống gió cấp và gió hồi của AHU, PAU trong toà nhà văn phòng, trung tâm thương mại
- Hệ thống thông gió tầng hầm, nhà xưởng
- Liên động dừng quạt, đóng van chặn lửa khi có khói
- Gửi tín hiệu trouble khi mất nguồn hoặc tháo nắp, giúp phát hiện sự cố sớm
Điểm cần biết khi lắp đặt và thay thế
Ống lấy mẫu phải chọn đúng theo chiều rộng ống gió, đây là lỗi lắp đặt phổ biến nhất: ống quá ngắn thì lấy mẫu không đại diện, khói đi lệch dòng sẽ không vào được buồng cảm biến.
| Ống lấy mẫu | Chiều rộng ống gió phù hợp | Ghi chú |
|---|---|---|
| STN-1.0 | 15 – 31 cm | Ống gió nhỏ, nhánh phụ |
| STN-2.5 | 31 – 91 cm | Ống gió phổ biến trong AHU |
Thông số kỹ thuật DSD2G Greystone
| Thông số | Giá trị |
|---|---|
| Kiểu cảm biến | Quang điện, đầu cảm biến cắm rời thay được |
| Kiểu đấu | 4 dây |
| Nguồn cấp | 230 VAC, 115 VAC, 24 VAC hoặc 24 VDC |
| Dòng tiêu thụ | Chế độ chờ: 12 mA ở 230 VAC · 22 mA ở 115 VAC · 55 mA ở 24 VAC · 14 mA ở 24 VDC |
| Dòng khi báo động | 18 mA ở 230 VAC · 32 mA ở 115 VAC · 190 mA ở 24 VAC · 68 mA ở 24 VDC |
| Tiếp điểm báo động | 2 bộ form C, 10 A ở 115 VAC (tải thuần trở) và 1 bộ form A, 2 A |
| Tiếp điểm sự cố | 1 bộ form C, 10 A ở 115 VAC |
| Tốc độ gió cho phép | 0,5 – 20,32 m/s (100 – 4000 ft/min) |
| Nhiệt độ làm việc | 0 – 60 °C |
| Độ ẩm | tối đa 85% RH, không đọng sương |
| Đấu dây | Cỡ dây 12 – 22 AWG, terminal bố trí so le cho dễ đấu |
| Vật liệu | Đế nhựa xám, nắp nhựa trong Makrolon 94V-0 |
| Kích thước | 343 × 114 × 57 mm |
| Khối lượng | ≈1133 g |
| Chứng nhận | UL & CUL (UL268A) · CSFM |

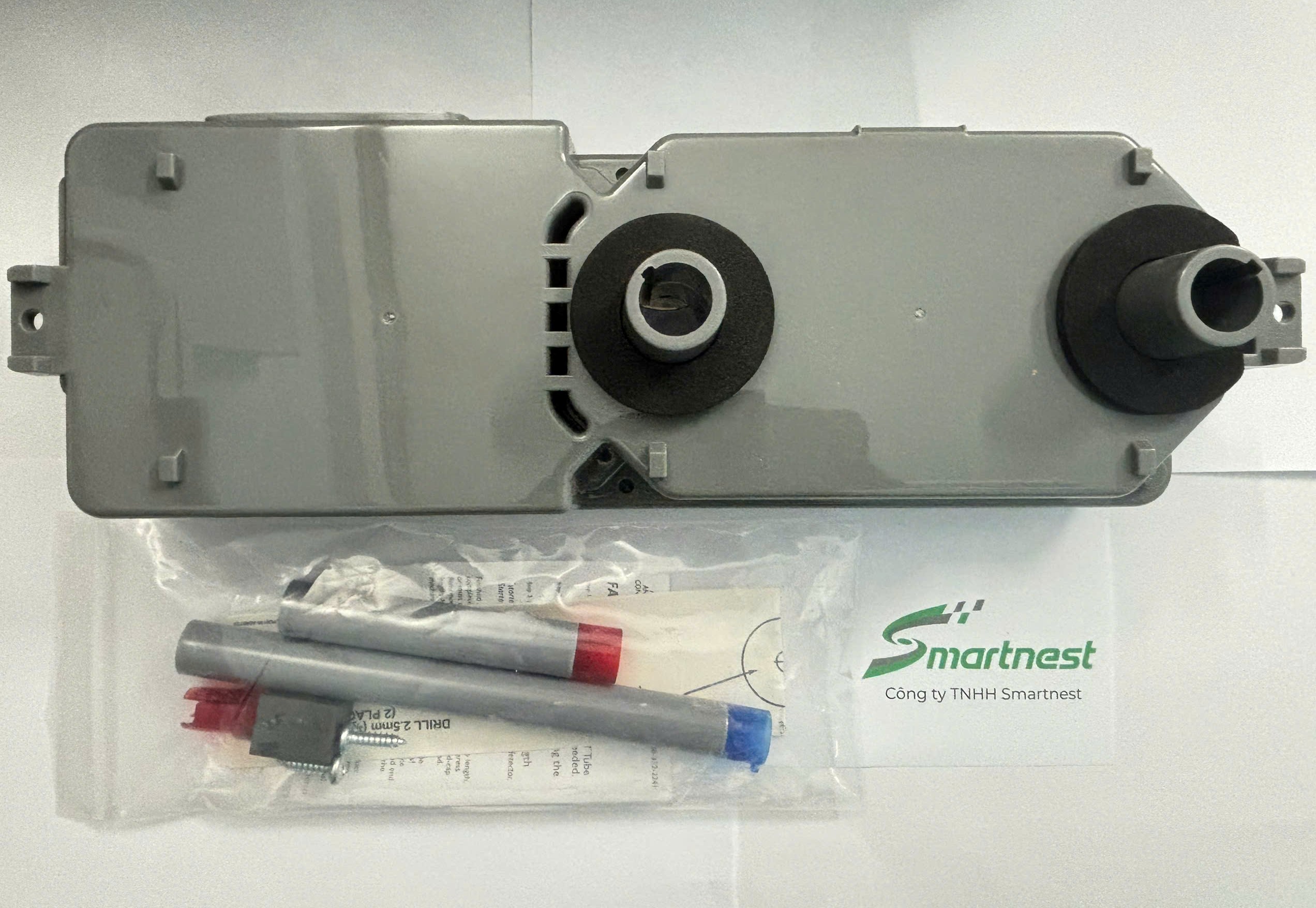

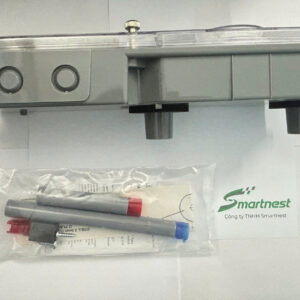

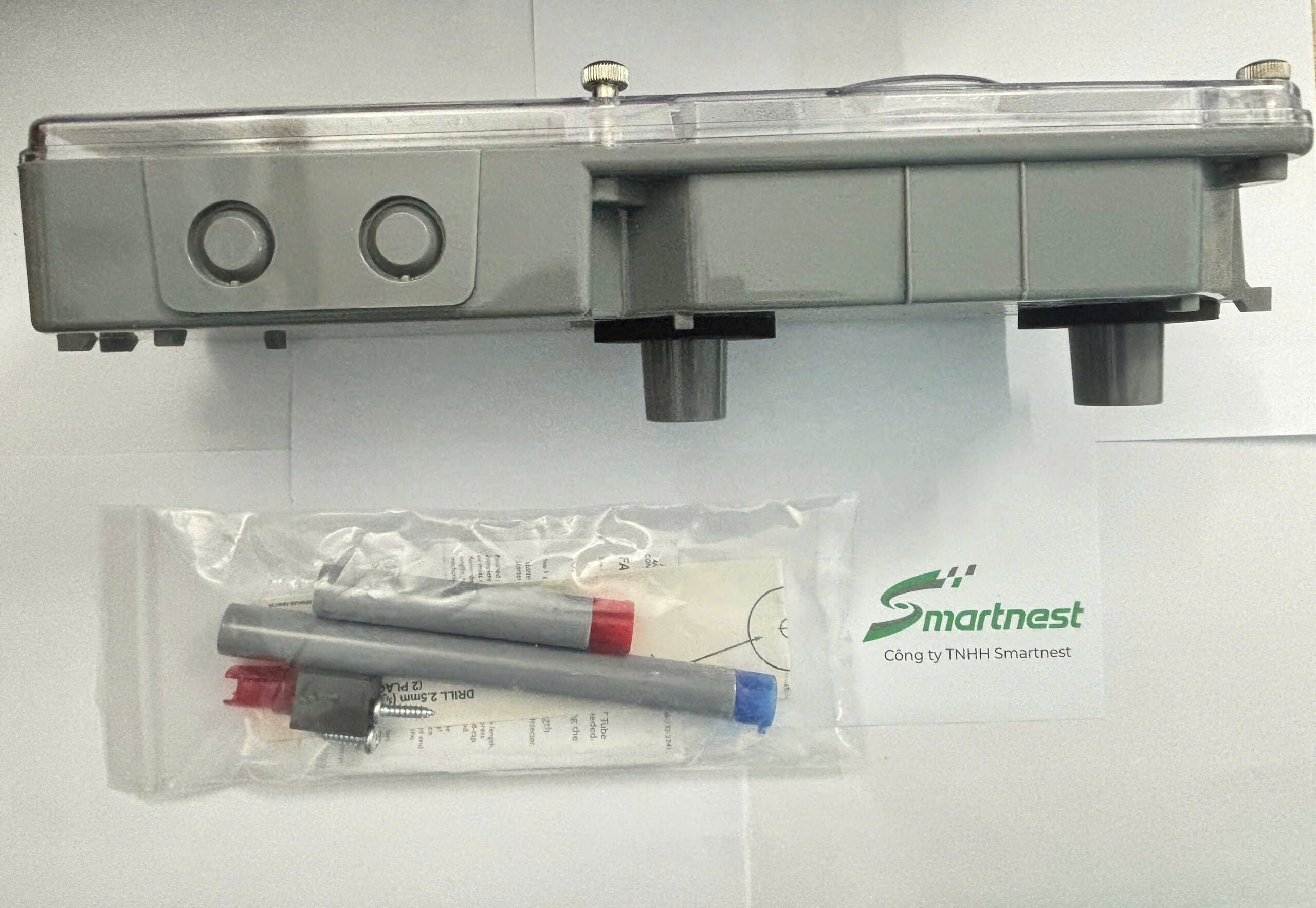

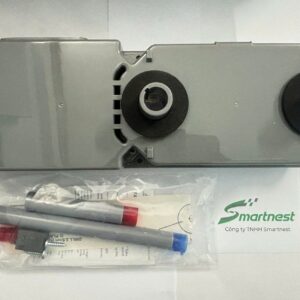

| Kèm theo | Ống xả 7″, nắp bịt ống lấy mẫu, dưỡng khoan, nam châm thử và bộ vít |
Lắp đặt và bảo trì
- Lắp được cả nằm ngang lẫn thẳng đứng, trên ống gió tròn hoặc chữ nhật
- Đặt ở đoạn ống thẳng, cách quạt và co ống để dòng khí ổn định
- Ống lấy mẫu xuyên hết chiều rộng ống gió, các lỗ lấy mẫu hướng ngược chiều dòng khí
- Thử định kỳ bằng khí thử qua cổng thử hoặc bằng nam châm — không cần mở nắp
- Vệ sinh buồng cảm biến theo chu kỳ; bụi bám là nguyên nhân chính gây báo giả
| Mã | Tình trạng | Ghi chú |
|---|---|---|
| DSD Series | Ngừng sản xuất | Dòng cũ, thay bằng DSD2G |
Tài liệu kỹ thuật DSD2G Greystone
| Catalog DSD2G (PDF) |
| Hướng dẫn lắp đặt DSD2G (PDF) |
