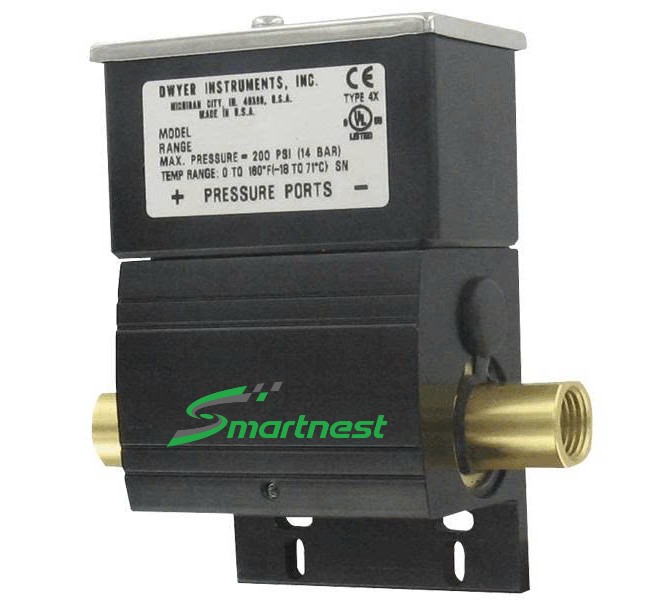

DXW Dwyer – Công tắc chênh áp nước
DXW Dwyer — công tắc chênh áp ướt/ướt cho đường nước, thân đồng thau, chịu áp tĩnh 200 psig, vỏ NEMA 4X.
- 🔹 Dải điểm đặt: 2,5–75 psid (0,17–5,17 bar)
- 🔹 Áp tĩnh tối đa 200 psig (13,8 bar)
- 🔹 Công tắc SPDT 5 A @125/250 VAC
- 🔹 Kết nối 1/4 inch NPT · IP65 · độ lặp lại ±2%
☎️ Liên hệ báo giá: 0787 726 677
DXW Dwyer là công tắc chênh áp kiểu ướt/ướt — cả hai cổng đều chịu được nước và dung dịch gốc nước, khác hẳn công tắc chênh áp gió chỉ dùng cho khí. Thân đồng thau, màng fluoroelastomer, chịu áp tĩnh 200 psig, vỏ NEMA 4X. Thông số dưới đây lấy từ catalog Series DX của Dwyer.
🌟 Đặc Tính Kỹ Thuật Nổi Bật
- Cả hai cổng đều là cổng ướt — đo chênh áp trực tiếp trên đường nước, không cần bình tách.
- Chịu áp tĩnh 200 psig (13,8 bar) — dùng được cho đường nước lạnh áp cao của toà nhà.
- Điểm đặt điều chỉnh từ bên ngoài bằng vít, không phải mở vỏ.
- Cầu nối điện tháo rời được — đấu dây trên bàn rồi cắm vào, rút ngắn thời gian lắp.
- Độ lặp lại ±2% toàn dải và giữ điểm đặt sau rung 2,5 G (5–500 Hz).
Thông Số Kỹ Thuật DXW Dwyer
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Công tắc chênh áp kiểu ướt/ướt |
| Môi chất | Khí và chất lỏng tương thích |
| Vật liệu tiếp xúc | Kết nối: đồng thau · Màng: fluoroelastomer |
| Dải điểm đặt | 2,5–75 psid (0,17–5,17 bar) khi áp tăng · 1,0–67 psid khi áp giảm |
| Áp suất tĩnh tối đa | 200 psig (13,8 bar) |
| Nhiệt độ làm việc | 30–140°F (−1…60°C) |
| Công tắc | SPDT snap · 5 A @125/250 VAC · 5 A trở @30 VDC |
| Độ lặp lại | ±2% toàn dải |
| Kết nối áp suất | 1/4 inch NPT trong |
| Vỏ | Thân nhôm · hộp polycarbonate · nắp inox 300 · NEMA 4X (IP65) |
| Hướng lắp | Hai cổng nằm trên mặt phẳng ngang, sai lệch ±10° |
| Khối lượng | 1 lb 3 oz (0,54 kg) |
| Chứng nhận | CE, cULus |
| Xuất xứ | Dwyer – Mỹ |
Ứng Dụng Của DXW Dwyer
- Xác nhận dòng chảy qua chiller — chênh áp qua bình bốc hơi tụt là mất dòng.
- Xác nhận dòng chảy qua bơm, khoá liên động chống bơm chạy khô.
- Báo tình trạng nghẹt lọc nước, lọc Y trên đường ống nước lạnh.
- Xác nhận dòng chảy qua bơm nhiệt hoặc dàn trao đổi nhiệt.
- Giám sát chênh áp qua van cân bằng để phát hiện tắc nghẽn.
⚠️ Lưu ý khi lắp: Catalog ghi rõ hai điều dễ bỏ qua. Thứ nhất, hai cổng phải nằm trên mặt phẳng ngang, sai lệch tối đa ±10° — lắp dựng đứng là điểm đặt lệch. Thứ hai, áp một phía liên tục không được vượt 1,25 lần dải chênh áp toàn phần: con số 200 psig là áp tĩnh cân bằng hai bên, không phải giới hạn khi chỉ một cổng có áp. Đóng van một bên trong lúc bơm đang chạy là cách phá màng nhanh nhất. Ngoài ra điểm đặt khi áp giảm bằng dải trừ đi vùng chết — mã -2 vùng chết 2,5–3,5 psid, nên đừng đặt hai ngưỡng sát nhau.
Lựa Chọn Model và Cấu Hình
Bốn mã trong dòng chỉ khác nhau ở dải điểm đặt và vùng chết. Hậu tố -PRESET là đặt sẵn điểm đặt tại nhà máy.
| Mã | Dải điểm đặt khi áp tăng | Vùng chết ở điểm đặt thấp | Vùng chết ở điểm đặt cao |
|---|---|---|---|
| DXW-11-153-1 | 2,5–10 psid (0,17–0,69 bar) | 1,5 psid (0,10 bar) | 2,5 psid (0,17 bar) |
| DXW-11-153-2 | 10–25 psid (0,69–1,72 bar) | 2,5 psid (0,17 bar) | 3,5 psid (0,24 bar) |
| DXW-11-153-3 | 25–50 psid (1,72–3,45 bar) | 3,5 psid (0,24 bar) | 6,0 psid (0,41 bar) |
| DXW-11-153-4 | 50–75 psid (3,46–5,17 bar) | 6,0 psid (0,41 bar) | 8,0 psid (0,55 bar) |
⚙️ Chọn dải DXW Dwyer theo tổn thất áp của thiết bị nào?
Lấy tổn thất áp qua thiết bị ở lưu lượng thiết kế từ catalog chiller hoặc dàn trao đổi nhiệt, rồi chọn dải sao cho giá trị đó nằm ở khoảng giữa dải. Chiller cỡ trung thường tổn thất 5–15 psid nên mã DXW-11-153-2 (10–25 psid) là hợp lý nhất; lọc nước và van cân bằng tổn thất thấp hơn thì dùng mã -1. Chọn dải quá rộng thì vùng chết lớn hơn cả tổn thất thật, thiết bị sẽ không bao giờ nhả.
📥 Tài Liệu Kỹ Thuật (Download)
Các Model Thông Dụng
| STT | MODEL | MÔ TẢ SẢN PHẨM | XUẤT XỨ |
|---|---|---|---|
| 1 | DXW-11-153-2 | Dải điểm đặt 10–25 psid · vùng chết 2,5–3,5 psid · dải phổ thông cho chiller | Mỹ |
| 2 | DXW-11-153-3 | Dải điểm đặt 25–50 psid · vùng chết 3,5–6,0 psid · thiết bị tổn thất áp cao | Mỹ |
