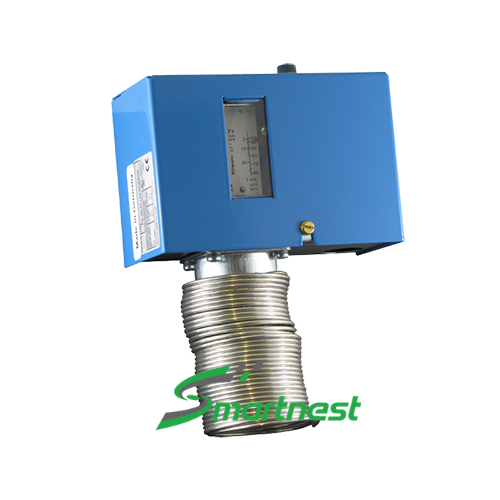

LLC Series Greystone – Bộ điều nhiệt chống đóng băng
LLC Greystone – thermostat chống đóng băng, đầu dò mao dẫn 6,1 m.
🔹 Kiểu: Thermostat chống đóng băng
🔹 Mao dẫn: Ø2 mm, dài 6,1 m
🔹 Tác động: Theo đoạn lạnh nhất dài 30 cm
🔹 Dải đặt: +1,7 … +20 °C (SPDT)
🔹 Vi sai: 2,5 °C
🔹 Vỏ: Thép mạ, IP23
Tính năng nổi bật: Phát hiện được vùng lạnh cục bộ ở góc dàn coil — chỗ cảm biến một điểm luôn bỏ sót.
LLC Greystone là thermostat chống đóng băng dùng ống mao dẫn dài 6,1 m căng ngang tiết diện ống gió. Thiết bị tác động theo đoạn lạnh nhất bất kỳ dài 30 cm trên toàn bộ chiều dài mao dẫn, nên phát hiện được cả vùng lạnh cục bộ mà cảm biến một điểm bỏ sót.
LLC Greystone dùng ở đâu
Dàn coil nước đóng băng là sự cố tốn kém nhất của AHU mùa lạnh: nước trong ống giãn nở làm nứt ống, hỏng cả dàn. Nguy hiểm ở chỗ đóng băng thường bắt đầu ở một góc dàn, trong khi cảm biến một điểm đặt ở giữa vẫn báo nhiệt độ bình thường. Mao dẫn căng zíc zắc phủ hết tiết diện xử lý đúng điểm yếu đó.
- Bảo vệ dàn coil nước nóng, dàn preheat của AHU
- Dừng quạt và đóng van gió tươi khi phát hiện vùng gió quá lạnh
- Bảo vệ dàn gia nhiệt trong hệ thông gió nhà xưởng
- Liên động báo động về BMS khi nguy cơ đóng băng
Chọn bản tự phục hồi hay phục hồi bằng tay
Bản tự phục hồi (auto reset) tự đóng lại khi nhiệt độ lên trở lại — tiện nhưng có thể khiến sự cố lặp đi lặp lại mà không ai biết. Bản phục hồi bằng tay (manual reset) bắt buộc người vận hành tới hiện trường bấm nút, nhờ vậy sự cố luôn được ghi nhận và xử lý gốc. Với dàn coil quan trọng, chọn bản manual reset.
Thông số kỹ thuật LLC Greystone
| Thông số | Giá trị |
|---|---|
| Kiểu cảm biến | Ống mao dẫn đồng mạ thiếc, nạp hơi |
| Kích thước mao dẫn | Đường kính 2 mm, dài 6,1 m |
| Nguyên lý tác động | Theo nhiệt độ thấp nhất trên bất kỳ đoạn mao dẫn dài 30 cm |
| Dải điều chỉnh | Bản SPDT: +1,7 … +20 °C · Bản DPDT: +1,1 … +21 °C |
| Vi sai | 2,5 °C |
| Kiểu tiếp điểm | SPDT hoặc DPDT (hai bộ SPDT), kiểu snap action |
| Dòng tiếp điểm bản SPDT | 24 F.L.A. / 144 L.R.A. cảm kháng ở 120–240 VAC · 2 HP ở 120 VAC, 3 HP ở 240 VAC · pilot duty tối đa 720 VA ở 120–600 VAC, 144 VA ở 24 VAC |
| Dòng tiếp điểm bản DPDT | 14 F.L.A. / 84 L.R.A. ở 120 VAC · 3/4 HP ở 120 VAC · 2 HP ở 240 VAC |
| Nhiệt độ môi trường | -51 … 71 °C; phần tử cảm biến chịu tối đa 149 °C |
| Vỏ | Thép mạ, nắp nhựa, IP23 (NEMA 1) |
| Kích thước | Bản SPDT: 75 × 85 × 40 mm · Bản DPDT: 92 × 140 × 67 mm |
| Xuất xứ | Canada |
Lắp đặt
- Căng mao dẫn zíc zắc phủ đều tiết diện ống gió, ngay sau dàn coil cần bảo vệ
- Dùng kẹp giữ mao dẫn, khoảng cách giữa các đường khoảng 30 cm
- Không uốn gập mao dẫn với bán kính nhỏ, không để mao dẫn chạm thành ống hay chạm coil
- Ít nhất 30 cm mao dẫn phải nằm trong vùng lạnh thì thiết bị mới tác động đúng
- Đấu tiếp điểm vào mạch dừng quạt và đóng van gió tươi, độc lập với phần mềm DDC
| Mã | Loại thiết bị |
|---|---|
| TLGL | Thermostat giới hạn thấp, đầu dò vỏ nhôm |
| TLFL | Thermostat giới hạn thấp, đầu dò inox dây chờ |
| WLD2C | Cảm biến rò rỉ nước dùng dây cảm biến, 2 kênh |
| WLDS Greystone | Cảm biến rò rỉ nước dạng điểm |
| HATSFL Greystone | Cảm biến nhiệt độ đầu dò dây chờ |
Tài liệu kỹ thuật LLC Greystone
| Catalog dòng LLC (PDF) |
| Hướng dẫn lắp đặt LLC (PDF) |
🤝 Tại sao nên mua LLC Greystone tại SmartNest?
SmartNest phân phối LLC Greystone chính hãng, có đầy đủ CO-CQ theo từng lô hàng. Đội kỹ thuật của SmartNest hỗ trợ chọn đúng model theo điều kiện lắp đặt thực tế, kiểm tra sơ đồ đấu nối với bộ điều khiển DDC/BMS và hướng dẫn nghiệm thu tại công trình. Gửi thông số hệ thống hoặc bản vẽ, SmartNest sẽ báo giá theo dự án và tư vấn phương án thay thế tương đương khi cần.
