LTC2 là gì?

Coil nước lạnh hoặc coil nước nóng bị đóng băng thì nước nở ra và làm nứt ống đồng. Sửa một coil AHU vỡ tốn kém và mất nhiều ngày dừng hệ, nên freezestat là thiết bị bảo vệ tiêu chuẩn ở mọi hệ dùng gió tươi vào mùa lạnh.

Điểm mấu chốt là coil không đóng băng đều: chỉ cần một vùng có gió lạnh lùa mạnh hoặc lưu lượng nước kém là vùng đó đóng băng trước. Cảm biến đo một điểm sẽ bỏ sót. Ống mao nạp hơi dài 6 m phản ứng theo điểm lạnh nhất trên toàn chiều dài, nên bắt được đúng loại sự cố này.

LTC2 có bốn dây, hai mạch với hai bộ tiếp điểm cách ly nhau, hoạt động kiểu “Open Low Close Low”: tiếp điểm chính mở khi nhiệt độ xuống thấp, đồng thời tiếp điểm phụ đóng lại. Nhờ vậy một bộ dùng để cắt thiết bị, bộ còn lại dùng để báo động, không cần relay trung gian.

Đặc tính sản phẩm

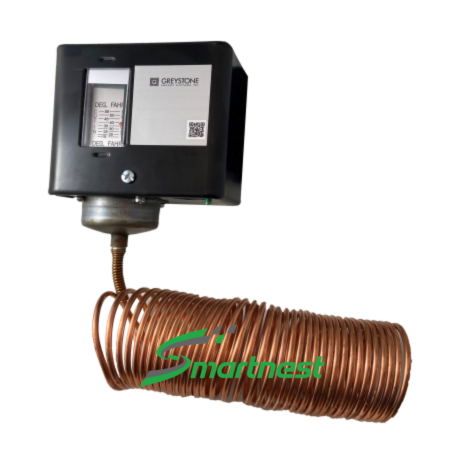

• Ống mao nạp hơi dài 20 ft, đường kính ngoài 1/8 inch — bắt điểm lạnh cục bộ
• Hai bản: LTC2A tự reset và LTC2M reset bằng tay
• Dải cài đặt −9,4…12,8 °C, có chặn dưới cố định tại 1,6 °C
• Bốn dây, hai mạch, hai bộ tiếp điểm cách ly nhau
• Dòng tải động cơ tới 16,0 A ở 120 V, rotor khoá tới 96,0 A
• Núm chỉnh dải bằng rãnh vặn vít, nhiệt độ bầu cảm biến tối đa 204,4 °C

Thông số kỹ thuật LTC2

Số liệu trích từ catalog Greystone LTC2 Low Temperature Cutout Thermostat.

Hai bản và những thông số quyết định

Cách chọn đúng mã

• Hệ quan trọng nên chọn bản LTC2M reset tay. Tự reset có nghĩa là AHU chạy lại ngay khi nhiệt độ hồi, và sự cố gốc (van kẹt, mất nước, van gió hỏng) không ai biết cho tới khi coil vỡ.
• Bản LTC2A tự reset phù hợp khi nguyên nhân lạnh chỉ là nhất thời và có hệ giám sát ghi lại số lần cắt.
• Chiều dài ống mao 20 ft phủ được mặt coil cỡ nào là bài toán cần tính trước: ống phải rải đều khắp diện tích mặt coil theo hình chữ chi.
• Tận dụng hai bộ tiếp điểm cách ly: một bộ đưa vào mạch cắt quạt và van, bộ còn lại đưa về BMS làm tín hiệu báo động. Đây là điểm tiết kiệm được một relay trung gian mỗi AHU.
• Lưu ý chặn dưới cố định 1,6 °C — không đặt setpoint thấp hơn được, kể cả khi thiết kế muốn thế.

Lưu ý khi lắp đặt và đấu nối

• Rải ống mao đều khắp mặt coil theo hình chữ chi, phủ hết diện tích, đặc biệt là vùng gần mép và vùng có gió tươi lùa vào — đó là chỗ đóng băng trước.
• Không uốn gập gấp khúc ống mao. Gập quá gắt là bẹp ống và mất chức năng vĩnh viễn.
• Đỡ ống mao bằng kẹp tại nhiều điểm để nó không rung theo dòng khí và không chạm vào cánh coil.
• Đặt setpoint trên 1,6 °C — đây là chặn dưới cứng của thiết bị.
• Đấu hai bộ tiếp điểm đúng chức năng: bộ chính vào mạch cắt, bộ phụ vào mạch báo động. Kiểm tra sơ đồ kỹ vì hai bộ hoạt động ngược chiều nhau.
• Chạy thử bằng cách làm lạnh cục bộ một đoạn ống mao và xác nhận thiết bị cắt đúng, rồi ghi vào hồ sơ nghiệm thu.

Ứng dụng thực tế

• Bảo vệ coil nước lạnh và coil nước nóng của AHU khỏi đóng băng
• Hệ lấy gió tươi vào mùa lạnh hoặc khu vực khí hậu lạnh
• Kho lạnh và buồng xử lý không khí nhiệt độ thấp
• Cắt quạt và đóng van gió khi phát hiện nguy cơ đóng băng
• Tín hiệu báo động về BMS qua bộ tiếp điểm thứ hai

Câu hỏi thường gặp về LTC2

LTC2 dùng để làm gì?

Bảo vệ coil nước của AHU khỏi đóng băng. Ống mao nạp hơi dài 20 ft rải khắp mặt coil, phản ứng theo điểm lạnh nhất trên toàn chiều dài chứ không theo nhiệt độ trung bình.

LTC2A và LTC2M khác nhau thế nào?

LTC2A tự reset — tự cho chạy lại khi nhiệt độ hồi phục. LTC2M reset bằng tay — phải có người tới xác nhận mới cho chạy lại. Hệ quan trọng nên dùng bản reset tay.

Dải cài đặt và vi sai là bao nhiêu?

Cài đặt −9,4…12,8 °C (15…55 °F) với chặn dưới cố định tại 1,6 °C (35 °F) không hạ thấp hơn được. Vi sai 2,8 °C (5 °F).

Thiết bị có mấy bộ tiếp điểm?

Bốn dây, hai mạch với hai bộ tiếp điểm cách ly nhau, hoạt động kiểu Open Low Close Low — tiếp điểm chính mở khi nhiệt độ thấp và tiếp điểm phụ đóng đồng thời.

Tiếp điểm chịu được tải bao nhiêu?

Tải động cơ AC đầy tải từ 16,0 A ở 120 V đến 6,0 A ở 600 V, dòng rotor khoá tới 96,0 A ở 120 V, tải không cảm 6,0…16,0 A tuỳ điện áp, và pilot duty 125 VA ở 120…600 VAC hoặc 57,5 VA ở 120…300 VDC.
