MSX-W20-PA Dwyer – Cảm biến chênh áp gió

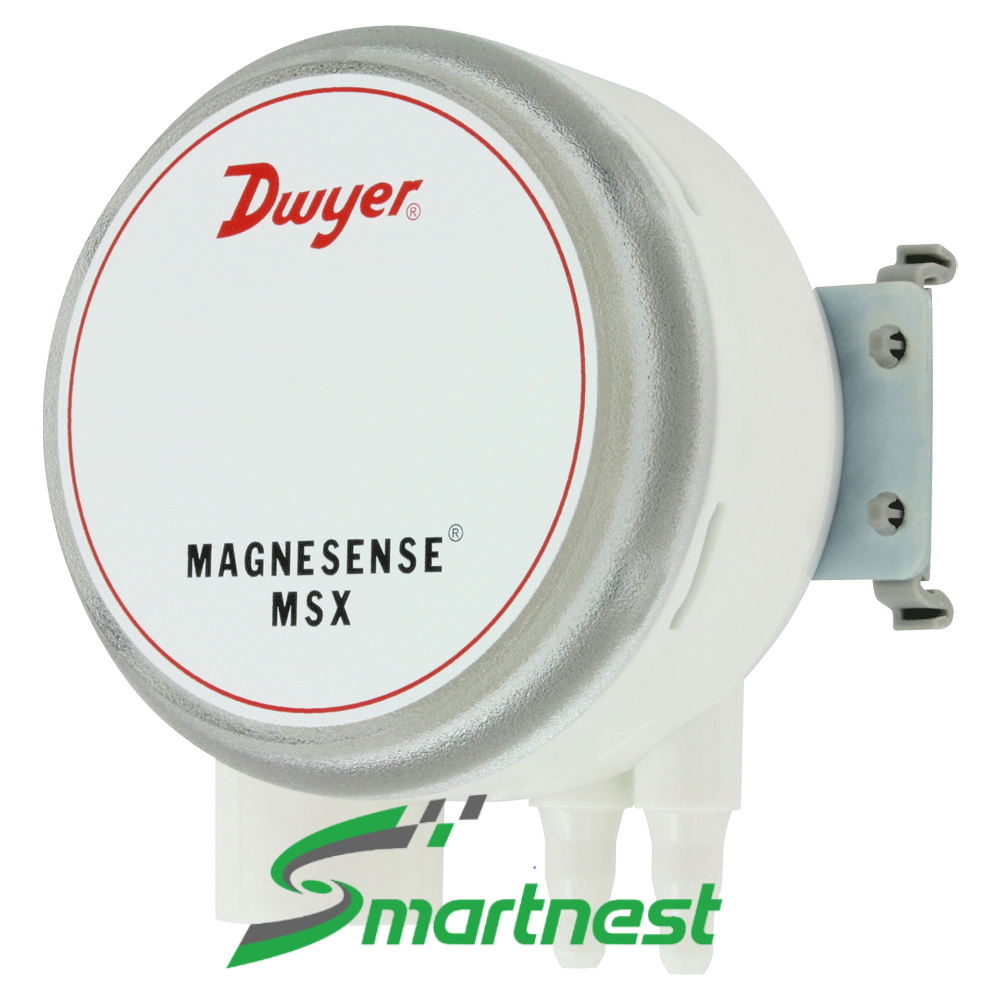

MSX-W20-PA Dwyer – cảm biến chênh áp suất gió Magnesense, nhóm dải 0, đo 2 chiều, sai số ±1% FSO.
🔹 Dải đo: 25 – 125 Pa
🔹 Sai số: ±1% FSO
🔹 Ngõ ra: 4–20 mA / 0–10 V / 0–5 V
🔹 Nguồn: 10–36 VDC hoặc 21,6–33 VAC
🔹 Cấp bảo vệ: NEMA 4X (IP66), UL 2043
🔹 Màn hình: Không có
Tính năng nổi bật: Chọn dải đo và đơn vị bằng nút bấm, chỉnh zero tại hiện trường, lắp hướng nào cũng không ảnh hưởng số đo.
MSX-W20-PA Dwyer là cảm biến chênh áp suất gió dòng Magnesense MSX, lắp tường, dải đo thuộc nhóm 0: chọn được 25 / 30 / 40 / 50 / 60 / 75 / 100 / 125 Pa bằng nút bấm trên mạch, đo hai chiều (áp âm và áp dương). Sai số ±1% FSO, ngõ ra 4–20 mA (2 dây) hoặc 0–10 V / 0–5 V (3 dây).
MSX-W20-PA Dwyer dùng ở đâu
MSX-W20-PA là loại cảm biến phát tín hiệu liên tục — khác với công tắc chênh áp chỉ đóng/ngắt tiếp điểm. Nhờ vậy BMS đọc được giá trị áp suất thực theo thời gian, vẽ được đồ thị và đặt nhiều ngưỡng cảnh báo trên cùng một điểm đo.
- Giám sát độ bẩn phin lọc AHU, FCU — thay lọc theo số đo thật thay vì theo lịch
- Áp suất tĩnh trong ống gió, điều khiển biến tần quạt theo áp suất
- Áp phòng sạch, phòng mổ, phòng áp âm cách ly
- Tính vận tốc và lưu lượng gió trong hệ VAV (MSX có sẵn hàm khai căn)
Cách chọn dải đo cho MSX-W20-PA Dwyer
Ký tự thứ ba trong mã là nhóm dải đo, ký tự thứ hai là kiểu đo, phần PA là đơn vị Pascal. MSX-W20-PA thuộc nhóm 0 nên chọn được 25 / 30 / 40 / 50 / 60 / 75 / 100 / 125 Pa. Nguyên tắc chọn: lấy giá trị toàn thang khoảng gấp đôi áp suất làm việc thường gặp — chọn thang quá rộng thì sai số tuyệt đối lớn, chọn quá hẹp thì cảm biến bão hoà khi lọc bẩn.
| Nhóm dải | Chọn được (đơn vị Pa) | Thường dùng cho |
|---|---|---|
| 0 | 25 – 125 Pa | Áp phòng sạch, phòng áp âm, chênh áp rất nhỏ |
| 1 | 25 – 250 Pa | Lọc thô AHU, chênh áp phòng |
| 2 | 250 – 1250 Pa | Lọc túi, lọc tinh, áp tĩnh ống gió |
| 4 | 250 – 4000 Pa | Ống gió chính, quạt áp trung bình |
| 3 | 1000 – 7000 Pa | Lọc HEPA, quạt áp cao, buồng lọc nhiều cấp |
Thông số kỹ thuật MSX-W20-PA Dwyer
| Thông số | Giá trị |
|---|---|
| Dải đo chọn được | 25 / 30 / 40 / 50 / 60 / 75 / 100 / 125 Pa |
| Kiểu đo | Hai chiều (bidirectional) |
| Môi chất | Không khí và khí không cháy |
| Sai số | ±1% FSO |
| Độ ổn định | ±1% FSO/năm |
| Ngõ ra | 4–20 mA (2 dây); 0–10 V hoặc 0–5 V chọn được (3 dây) |
| Nguồn cấp | 10–36 VDC (2 dây); 17–36 VDC hoặc 21,6–33 VAC cách ly (3 dây) |
| Trở kháng tải | Ngõ ra dòng: tối đa 1250 Ω · Ngõ ra áp: tải tối thiểu 1 kΩ |
| Thời gian đáp ứng | Tức thời (mặc định) hoặc 3 s, chọn được |
| Áp suất chịu được | 3,6 psi làm việc, 6 psi phá huỷ |
| Nhiệt độ làm việc | -20 … 70 °C |
| Chỉnh zero / span | Nút bấm số trên mạch |
| Cổng nối ống | Ống mềm 1/8″, 3/16″, 1/4″, 5 mm và 6 mm |
| Đấu điện | Terminal block rút được, dây 16–26 AWG; ngõ vào ống ren 1/2″ NPS |
| Cấp bảo vệ | NEMA 4X (IP66), UL 2043 lắp được trong plenum, UL94 V-0 |
| Màn hình | Không có (có thể đặt bản -LCD) |
| Khối lượng | ≈230 g |
| Tiêu chuẩn | CE |
Đấu nối và lắp đặt
Chọn kiểu đấu trước khi kéo dây: dùng 2 dây nếu lấy tín hiệu 4–20 mA, dùng 3 dây nếu lấy 0–10 V. MSX-W20-PA có nút bấm để chọn dải đo, chọn đơn vị, chọn thời gian đáp ứng và chỉnh zero — nên chỉnh zero sau khi lắp xong, lúc quạt dừng và hai cổng áp thông với khí trời.
- Cổng áp cao nối phía trước phin lọc, cổng áp thấp nối phía sau phin lọc
- Dùng đầu lấy áp tĩnh A-480 hoặc bộ A-481 (2 đầu lấy áp + 2,1 m ống PVC) cho ống gió
- Lắp cảm biến cao hơn điểm lấy áp, ống dẫn dốc xuống để nước ngưng không đọng trong ống
- Hướng lắp không ảnh hưởng số đo nhờ cảm biến kiểu từ trường
| Mã | Dải đo chọn được | Kiểu đo | Màn hình LCD |
|---|---|---|---|
| MSX-W13-PA | Nhóm 3, 1000–7000 Pa | 1 chiều | Không |
| MSX-W14-PA-LCD | Nhóm 4, 250–4000 Pa | 1 chiều | Có |
| MSX-W12-PA | Nhóm 2, 250–1250 Pa | 1 chiều | Không |
| MSX-W12-PA-LCD | Nhóm 2, 250–1250 Pa | 1 chiều | Có |
Tài liệu kỹ thuật MSX-W20-PA Dwyer
🤝 Tại sao nên mua MSX-W20-PA Dwyer tại SmartNest?
SmartNest phân phối MSX-W20-PA Dwyer chính hãng, có đầy đủ CO-CQ theo từng lô hàng. Đội kỹ thuật của SmartNest hỗ trợ chọn đúng model theo điều kiện lắp đặt thực tế, kiểm tra sơ đồ đấu nối với bộ điều khiển DDC/BMS và hướng dẫn nghiệm thu tại công trình. Gửi thông số hệ thống hoặc bản vẽ, SmartNest sẽ báo giá theo dự án và tư vấn phương án thay thế tương đương khi cần.
