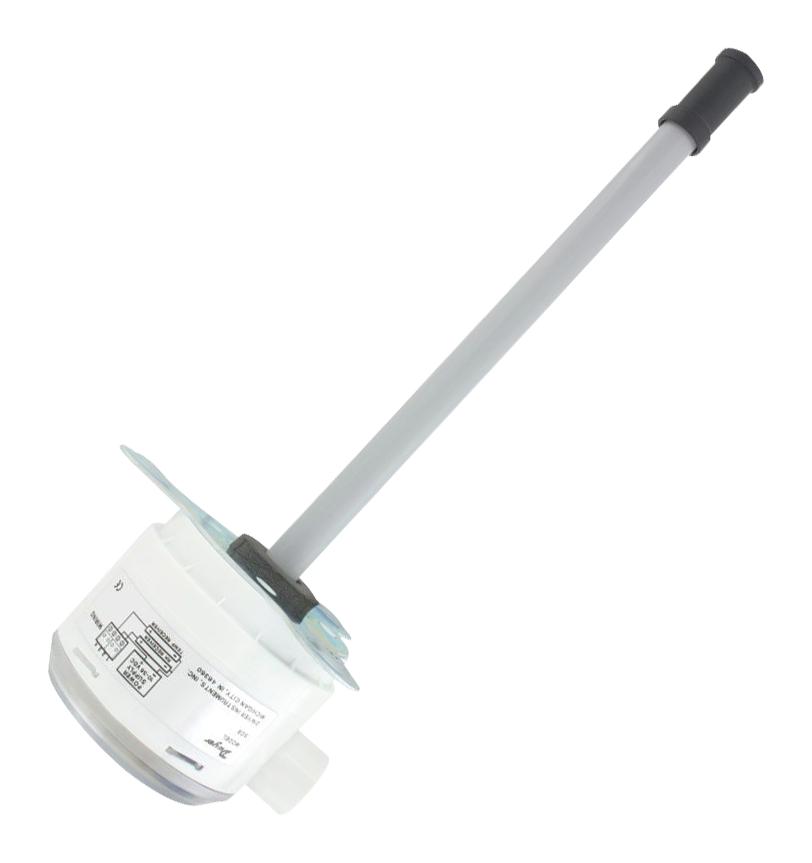

RHP-3D22 Dwyer – Cảm biến ẩm nhiệt ống gió 0-10V ±3%
RHP-3D22 Dwyer – bộ truyền độ ẩm/nhiệt độ dòng RHP, cảm biến polymer điện dung, lắp ống gió, màng lọc nhựa kỵ nước, cả hai kênh ra 0–10 V.
🔹 Dải ẩm: 0 – 100% RH
🔹 Sai số ẩm: ±3% RH
🔹 Dải nhiệt: -40 … 60 °C
🔹 Đáp ứng: 15 giây
🔹 Ngõ ra: Ẩm 0–10 VDC, nhiệt 0–10 VDC
🔹 Cấp bảo vệ: NEMA 4X (IP66)
Tính năng nổi bật: Hai kênh ẩm và nhiệt cùng chuẩn 0–10 V nên chỉ cần hai ngõ vào áp giống nhau trên DDC, không phải trộn card dòng với card áp.
RHP-3D22 Dwyer là bộ truyền độ ẩm và nhiệt độ dòng RHP, cảm biến ẩm polymer điện dung, sai số ±3% RH, dải đo 0–100% RH và -40…60 °C. Cấu hình RHP-3D22: lắp ống gió, màng lọc nhựa kỵ nước, ngõ ra độ ẩm 0–10 VDC, ngõ ra nhiệt độ 0–10 VDC.
RHP-3D22 Dwyer dùng ở đâu
Bản lắp ống gió đo trực tiếp gió cấp, gió hồi hoặc gió tươi của AHU. Vì cả hai kênh đều là 0–10 V nên DDC chỉ cần hai ngõ vào áp cùng loại — đỡ phải pha trộn card ngõ vào dòng với card ngõ vào áp như khi dùng bản 4–20 mA.
- Điều khiển độ ẩm cho AHU có dàn gia nhiệt hoặc phun ẩm
- Chế độ air economizer theo enthalpy, tiết kiệm điện chiller
- Phòng sạch, kho dược, bảo tàng, phòng ủ và buồng thử khí hậu
- Giám sát ẩm – nhiệt gió cấp để chống đọng sương trên miệng gió
Cách đọc mã và chọn cấu hình thay cho RHP-3D22
Quy tắc chọn quan trọng nhất là ngõ ra nhiệt độ: nếu bộ điều khiển có card ngõ vào điện trở sẵn thì chọn cảm biến thụ động (chữ A–F) cho rẻ; nếu chỉ còn ngõ vào dòng hoặc áp thì chọn ngõ ra chủ động (số 1, 2, 3). Màn hình LCD chỉ có ở bản lắp ống gió.
| Vị trí | Ký tự | Ý nghĩa |
|---|---|---|
| Sai số ẩm | 2 / 3 / 5 | ±2% RH (10–90%) / ±3% RH (20–80%) / ±5% RH (20–80%) |
| Kiểu vỏ | D | Lắp ống gió, màng lọc nhựa kỵ nước |
| Kiểu vỏ | O / S / R | Lắp ngoài trời / ngoài trời lọc đồng thiêu kết / kèm tấm chắn bức xạ |
| Ngõ ra ẩm | 1 / 2 / 3 | 4–20 mA / 0–10 VDC / 0–5 VDC |
| Ngõ ra nhiệt độ | 0 / 1 / 2 / 3 | Không có / 4–20 mA / 0–10 VDC / 0–5 VDC |
| Ngõ ra nhiệt độ | A / B / C / D / E / F | Cảm biến thụ động: 10 kΩ III / 10 kΩ II / 3 kΩ / Pt100 / Pt1000 / 20 kΩ |
| Tuỳ chọn | LCD / NIST | Màn hình LCD 2 dòng (chỉ có ở bản lắp ống gió) / chứng chỉ NIST |
RHP-3D22 đọc theo bảng trên là: sai số 3 = ±3% RH · vỏ D = lắp ống gió · ngõ ra ẩm 2 = 0–10 VDC · ngõ ra nhiệt 2 = 0–10 VDC.
Thông số kỹ thuật RHP-3D22 Dwyer
| Thông số | Giá trị |
|---|---|
| Sai số độ ẩm | ±3% RH ở 20–80% RH, 25 °C |
| Kiểu lắp | lắp ống gió, màng lọc nhựa kỵ nước |
| Ngõ ra độ ẩm | 0–10 VDC |
| Ngõ ra nhiệt độ | 0–10 VDC |
| Dải đo ẩm | 0 – 100% RH |
| Cảm biến ẩm | Polymer điện dung |
| Dải đo nhiệt độ | -40 … 60 °C |
| Dải bù nhiệt | -20 … 60 °C |
| Sai số nhiệt độ | ±0,2 °C ở 25 °C (nhiệt điện trở) · DIN class B ±0,3 °C ở 0 °C (RTD) · ±0,5 °C ở 25 °C (band gap) |
| Độ trễ / lặp lại | ±1% / ±0,1% điển hình |
| Độ trôi | <1% RH mỗi năm |
| Thời gian đáp ứng | 15 giây |
| Nguồn cấp | 15–35 VDC hoặc 15–29 VAC (bản ngõ ra 0–5 V / 0–10 V) |
| Dòng ngõ ra | 5 mA tối đa |
| Nhiệt độ bảo quản | -40 … 80 °C |
| Đấu điện | Terminal vít rút được; ngõ ống ren 1/2″ NPS (bản ống gió) |
| Cấp bảo vệ | NEMA 4X (IP66) |
| Khối lượng | ≈300 g |
| Tiêu chuẩn | CE |
Đấu nối và lắp đặt
Bản ngõ ra áp của RHP-3D22 cần nguồn riêng 15–35 VDC hoặc 15–29 VAC, không lấy nguồn qua vòng dòng như bản 4–20 mA. Cảm biến ẩm nhạy với phóng tĩnh điện — chạm tay vào phần kim loại tiếp địa trước khi mở nắp và không sờ trực tiếp vào mặt cảm biến.
- Đẩy ống cảm biến vào giữa dòng khí, ép gioăng kín mặt bích, chọn đoạn ống thẳng đã trộn đều gió
- Hai kênh ra dùng chung mass với bộ điều khiển; kiểm tra sụt áp trên dây dài vì ngõ ra áp nhạy với điện trở dây hơn ngõ ra dòng
- Đi dây tín hiệu riêng, tránh chạy song song cáp động lực và cáp biến tần
- Màng lọc bẩn làm chậm đáp ứng — thay bằng bộ lọc A-RHP-FC, có dụng cụ A-RHP-RT để lắp lại gioăng
- Sau khi cấp nguồn, chờ thiết bị ổn định vài giờ rồi mới so sánh với máy đo cầm tay
Chọn giữa RHP-3D22 và các mã cùng dòng
So với RHP-3D20, RHP-3D22 thêm kênh nhiệt độ 0–10 V — chọn 3D22 khi cần cả ẩm và nhiệt tại cùng một điểm, chọn 3D20 khi điểm đó đã có cảm biến nhiệt riêng. So với RHP-2D22, RHP-3D22 cùng cấu hình ngõ ra nhưng sai số ±3% thay vì ±2% — phòng sạch và kho dược nên dùng bản ±2%.
| Mã | Sai số ẩm | Kiểu lắp | Ngõ ra |
|---|---|---|---|
| RHP-3D20 | ±3% RH | lắp ống gió, màng lọc nhựa kỵ nước | Ẩm 0–10 VDC, nhiệt không có |
| RHP-2D22 | ±2% RH | lắp ống gió, màng lọc nhựa kỵ nước | Ẩm 0–10 VDC, nhiệt 0–10 VDC |
| RHP-2D2E | ±2% RH | lắp ống gió, màng lọc nhựa kỵ nước | Ẩm 0–10 VDC, nhiệt RTD Pt1000 DIN 385 |
| RHP-3S22 | ±3% RH | lắp ngoài trời, lọc đồng thiêu kết | Ẩm 0–10 VDC, nhiệt 0–10 VDC |
| RHP-3S11 | ±3% RH | lắp ngoài trời, lọc đồng thiêu kết | Ẩm 4–20 mA, nhiệt 4–20 mA |
| RHP-3N44 | ±3% RH | xác nhận theo đơn hàng | Theo đơn hàng |
| RHP-3N44-LCD | ±3% RH | xác nhận theo đơn hàng | Theo đơn hàng |
| RHP-2E44-LCD | ±2% RH | xác nhận theo đơn hàng | Theo đơn hàng |
| RHP Series | 2/3/5% RH | xác nhận theo đơn hàng | Theo đơn hàng |
| RHPX-2SDA0-00 | ±2% RH | lắp ống gió, đầu dò nhựa plenum + màng lọc kỵ nước | Analog chọn được |
| RHPX-3SDA0-00 | ±3% RH | lắp ống gió, đầu dò nhựa plenum + màng lọc kỵ nước | Analog chọn được |
| RHPLC-3N22 | ±3% RH | gắn tường trong phòng | Ẩm 0–10 VDC, nhiệt 0–10 VDC |
| RHPLC-3N20 | ±3% RH | gắn tường trong phòng | Ẩm 0–10 VDC, nhiệt không có |
Tài liệu kỹ thuật RHP-3D22 Dwyer
| Catalog dòng RHP (PDF) |
| Hướng dẫn lắp đặt và vận hành RHP (PDF) |
