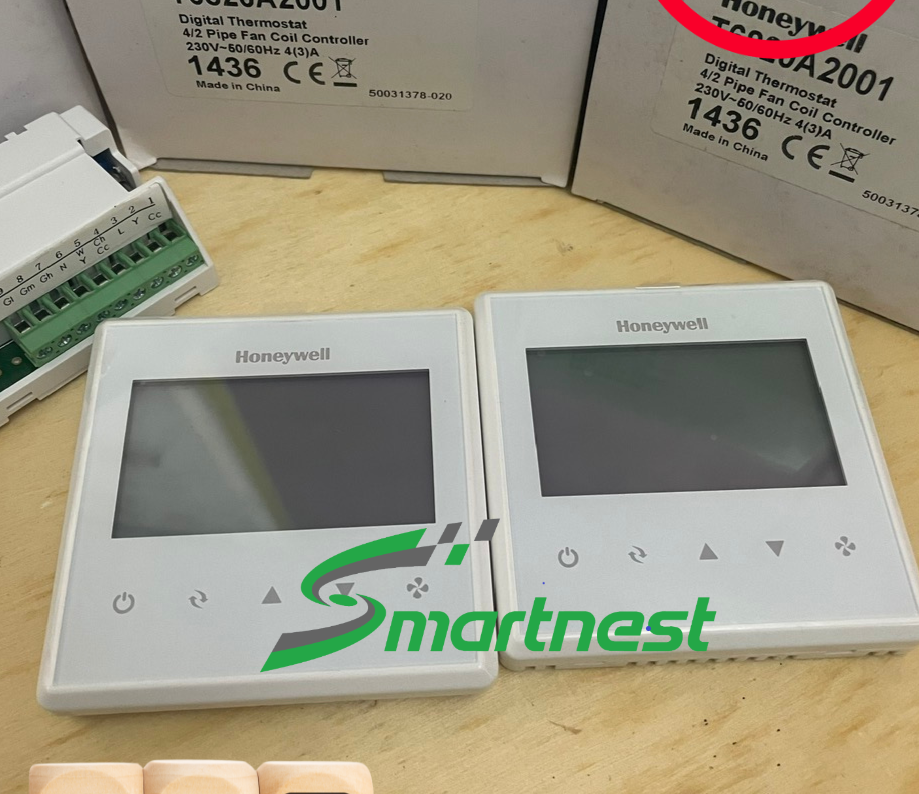

T6820A2001 Honeywell – Thermostat – Bộ điều khiển nhiệt độ

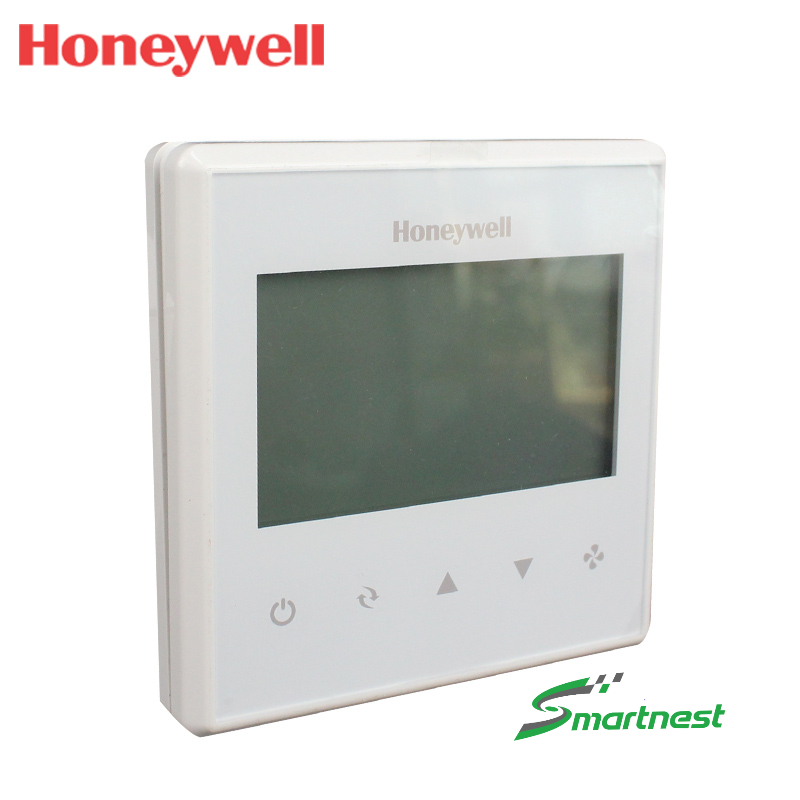

T6820A2001 là thermostat màn hình LCD lớn của Honeywell, tích hợp cả hệ 2 ống và 4 ống trong một thiết bị. Ngoài chuyển đổi tay, máy còn có chế độ chuyển đổi lạnh/nóng tự động — thứ mà phần lớn thermostat FCU cùng tầm giá không có.
🔹 Model: T6820A2001
🔹 Hệ FCU: 2 ống và 4 ống, tích hợp một thiết bị
🔹 Nguồn cấp: 220 V (+15%, −10%)
🔹 Dải cài đặt: 10…32 °C
🔹 Thuật toán: PI, ngõ ra on/off
🔹 Ngõ ra: Quạt 2 A · van 1 A
Tính năng nổi bật: Có chuyển đổi lạnh/nóng tự động bên cạnh chuyển đổi tay. Với hệ 2 ống chạy nước lạnh mùa hè và nước nóng mùa đông, chế độ tự động miễn cho kỹ thuật khỏi phải đi từng phòng gạt công tắc mỗi khi đổi mùa.
T6820A2001 là gì?
T6820A2001 hỗ trợ bốn chế độ: chỉ làm lạnh, chỉ sưởi, chuyển đổi tay và chuyển đổi tự động. Chế độ tự động dựa vào nhiệt độ nước trong hệ để tự nhận biết đang chạy chu trình nào.
Thuật toán PI với ngõ ra on/off giữ nhiệt độ sát setpoint hơn kiểu on/off thuần: thay vì đóng cắt theo một dải chênh lệch cố định, bộ điều khiển tính thêm sai lệch tích luỹ và điều chỉnh chu kỳ đóng cắt cho phù hợp.
Lưu ý về tải: ngõ ra quạt chỉ 2 A và ngõ ra van 1 A — thấp hơn dòng T6861 (quạt 4(2) A, van 2(1) A). Quạt FCU cỡ lớn phải đi qua relay trung gian.
Đặc tính sản phẩm
- Tích hợp cả hệ 2 ống và 4 ống trong một thiết bị
- Bốn chế độ: chỉ lạnh, chỉ sưởi, chuyển đổi tay, chuyển đổi tự động
- Màn hình LCD lớn, dễ đọc từ xa
- Thuật toán PI với ngõ ra on/off
- Quạt 3 cấp tốc độ cao, trung, thấp
- Nguồn 220 V, lắp hộp âm 86 × 86 mm tiêu chuẩn
Thông số kỹ thuật T6820A2001
| Loại thiết bị | Thermostat màn hình LCD lớn cho hệ FCU |
| Nguồn cấp | 220 V (+15%, −10%) |
| Dải cài đặt | 10…32 °C |
| Sai số | ±1 °C tại 21 °C |
| Thuật toán | PI, ngõ ra on/off |
| Hệ đường ống | 2 ống và 4 ống tích hợp một thiết bị |
| Chế độ vận hành | Chỉ lạnh · chỉ sưởi · chuyển đổi tay · chuyển đổi tự động |
| Tốc độ quạt | 3 cấp: cao, trung, thấp |
| Ngõ ra quạt | 2 A |
| Ngõ ra van | 1 A |
| Hộp âm | 86 × 86 mm, lắp trực tiếp |
| Cấp bảo vệ | IP20 |
| Nhiệt độ làm việc | −18…49 °C |
| Độ ẩm | 5…90 %RH không ngưng tụ |
Số liệu trích từ catalog Honeywell T6820A2001.
Bốn chế độ vận hành và cách dùng
| STT | Model | Mô tả |
| 1 | Chỉ làm lạnh | Cố định chu trình lạnh, dùng cho vùng khí hậu chỉ cần điều hoà |
| 2 | Chỉ sưởi | Cố định chu trình sưởi |
| 3 | Chuyển đổi tay | Người dùng hoặc kỹ thuật chọn chế độ theo mùa |
| 4 | Chuyển đổi tự động | Thiết bị tự nhận biết chu trình đang chạy — phù hợp hệ 2 ống đổi mùa |
| 5 | Hệ 2 ống | Một coil dùng chung cho lạnh và nóng |
| 6 | Hệ 4 ống | Coil lạnh và coil nóng riêng, hai ngõ ra van độc lập |
Cách chọn đúng mã
- Công trình dùng cả FCU 2 ống lẫn 4 ống: T6820A2001 dùng chung được, chỉ cần một mã tồn kho.
- Hệ 2 ống đổi mùa: chọn chế độ chuyển đổi tự động để khỏi phải đi từng phòng gạt tay.
- Kiểm tra dòng quạt trước khi chốt. Ngõ ra quạt chỉ 2 A và van 1 A — thấp hơn T6861 (4(2) A và 2(1) A). Quạt FCU lớn phải qua relay trung gian.
- Cần ngõ ra tuyến tính 0–10 V cho van modulating: chuyển sang T6865 (nguồn 24 VAC).
- Cần truyền thông về BMS: dòng này không có, phải chọn thermostat có Modbus hoặc BACnet.
Lưu ý khi lắp đặt và đấu nối
- Cắt aptomat trước khi đấu — thiết bị dùng điện áp lưới 220 V.
- Đối chiếu dòng thực tế của quạt với giới hạn 2 A. Đây là điểm khác biệt quan trọng so với các dòng thermostat khác; đấu quá tải là cháy relay.
- Lắp hộp âm 86 × 86 mm, cao 1,4–1,5 m, trên tường trong, tránh nắng và miệng gió cấp.
- Cấu hình đúng hệ 2 ống hay 4 ống trong menu cài đặt trước khi bàn giao.
- Nếu dùng chế độ chuyển đổi tự động, chạy thử qua cả hai chu trình để xác nhận thiết bị nhận biết đúng.
- Cấp bảo vệ IP20 — chỉ lắp nơi khô ráo.
Ứng dụng thực tế
- FCU hệ 2 ống và 4 ống trong khách sạn, văn phòng, căn hộ dịch vụ
- Công trình đổi mùa lạnh/nóng cần chuyển đổi tự động
- Dự án muốn thống nhất một mã thermostat cho cả hai kiểu hệ đường ống
- Cải tạo thay thế thermostat cũ, tận dụng nguồn 220 V sẵn có
- Phòng cần màn hình lớn, dễ đọc cho người lớn tuổi
Câu hỏi thường gặp về T6820A2001
T6820A2001 dùng cho hệ FCU mấy ống?
Cả hệ 2 ống và 4 ống, tích hợp trong một thiết bị. Chọn kiểu hệ trong menu cài đặt.
Có chuyển đổi lạnh/nóng tự động không?
Có. Máy hỗ trợ bốn chế độ: chỉ làm lạnh, chỉ sưởi, chuyển đổi tay và chuyển đổi tự động.
Ngõ ra chịu được tải bao nhiêu?
Quạt 2 A và van 1 A. Con số này thấp hơn dòng T6861 (quạt 4(2) A, van 2(1) A) nên phải kiểm tra dòng quạt thực tế trước khi đấu trực tiếp.
Thermostat dùng nguồn bao nhiêu?
220 V (+15%, −10%). Cài đặt 10…32 °C, sai số ±1 °C tại 21 °C, thuật toán PI với ngõ ra on/off.
Lắp vào hộp âm nào?
Hộp âm 86 × 86 mm tiêu chuẩn, lắp trực tiếp. Cấp bảo vệ IP20, nhiệt độ làm việc −18…49 °C, độ ẩm 5…90 %RH không ngưng tụ.
