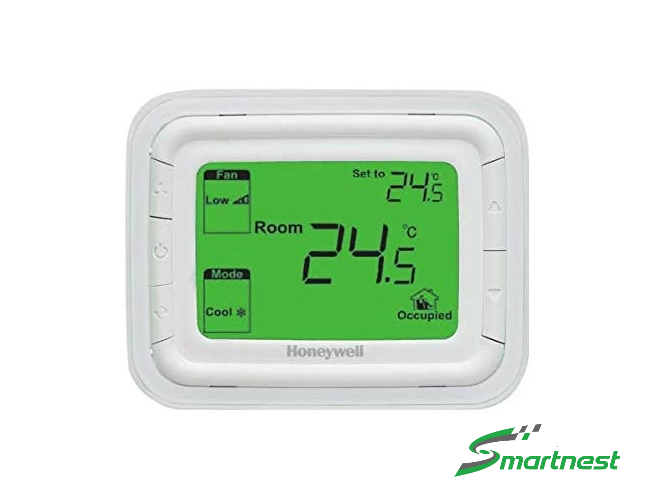

T6861V2WG Honeywell – Thermostat – Bộ điều khiển nhiệt độ

T6861V2WG là gì?

T6861 điều khiển van bằng relay on/off và quạt 3 cấp, chạy tay hoặc tự động. Máy hỗ trợ hẹn giờ bật tắt, chế độ tiết kiệm năng lượng, chế độ thông gió và đấu được cảm biến nhiệt độ rời.

Giải mã mã hàng theo catalog: V là kiểu lắp dọc (bản ngang là H), 2 là nguồn 220 V (bản 110 V là 1), W là vòng viền trắng, G là đèn nền màu xanh lá (bản xanh dương là B).

Bảng mã trong catalog liệt kê T6861V2BB, T6861V2GG, T6861H2BB, T6861H2GG cùng bốn bản 110 V tương ứng. Nên xác nhận lại ký hiệu màu vòng viền theo tồn kho thực tế khi đặt hàng.

Đặc tính sản phẩm

• Kiểu lắp dọc, đèn nền màu xanh lá, vòng viền trắng
• Dùng được cho cả FCU hệ 2 ống và hệ 4 ống
• Nguồn 220 VAC (+10%, −15%) — đấu thẳng lưới điện, không cần biến áp
• Quạt 3 cấp Low / Medium / High, chạy tay hoặc tự động
• Ngõ ra quạt 4(2) A, ngõ ra van 2(1) A, tuổi thọ relay 100.000 lần
• Hẹn giờ bật tắt, chế độ tiết kiệm năng lượng, đấu được cảm biến rời

Thông số kỹ thuật T6861V2WG

Số liệu trích từ catalog Honeywell T6861 Series.

Bảng mã dòng T6861 theo catalog

Cách chọn đúng mã

• Chốt kiểu lắp theo hướng hộp âm trên bản vẽ điện. Bản dọc V và bản ngang H không thay cho nhau sau khi tường đã đục.
• Hệ 4 ống mà chỉ cần điều khiển on/off: T6861 làm được, không cần mua bản đắt hơn.
• Cần ngõ ra tuyến tính 0–10 V cho van modulating: chuyển sang T6865 (nguồn 24 VAC).
• Kiểm tra dòng động cơ quạt: 4(2) A nghĩa là tối đa 2 A với tải cảm. Quạt lớn hơn phải qua relay trung gian.
• Cần chuyển đổi lạnh/nóng tự động: T6820A2001 có chế độ này, T6861 thì chuyển đổi tay.

Lưu ý khi lắp đặt và đấu nối

• Cắt aptomat trước khi đấu — đây là thiết bị điện áp lưới 220 V.
• Lắp hộp âm 86 × 86 mm hoặc hộp US 2 × 4 inch, cao 1,4–1,5 m trên tường trong.
• Tránh nắng chiếu, tránh sát cửa ra vào và tránh ngay dưới miệng gió cấp — ba vị trí này làm nhiệt độ đo lệch hẳn.
• Cấu hình đúng hệ 2 ống hay 4 ống trong menu cài đặt trước khi bàn giao. Cấu hình sai thì van nóng và van lạnh chạy nhầm chiều.
• Nếu dùng cảm biến rời, đặt cảm biến ở vị trí đại diện và đối chiếu với nhiệt kế chuẩn sau khi lắp.
• Cấp bảo vệ IP20 — không lắp trong nhà tắm, bếp ướt hay khu vực có nước bắn.

Ứng dụng thực tế

• FCU hệ 2 ống và 4 ống trong khách sạn, căn hộ dịch vụ, văn phòng
• Vị trí tường hẹp theo chiều ngang, chỉ lắp được mặt nạ dọc
• Cải tạo thay thế thermostat cũ kiểu dọc, giữ nguyên hộp âm
• Phòng cần đặt cảm biến nhiệt rời do vị trí thermostat không đại diện
• Khu vực áp dụng hẹn giờ bật tắt và chế độ tiết kiệm ngoài giờ

Câu hỏi thường gặp về T6861V2WG

T6861V2WG khác T6861H2WG ở điểm nào?

Chỉ khác hướng lắp: V là dọc, H là ngang. Toàn bộ tính năng, thông số điện và dải cài đặt giống hệt nhau. Hai bản không thay cho nhau sau khi hộp âm đã lắp.

Thermostat dùng cho hệ FCU mấy ống?

Cả hệ 2 ống và 4 ống. Chọn kiểu hệ trong menu cài đặt khi lắp đặt, không phải đổi mã hàng.

Nguồn cấp bao nhiêu?

220 VAC (+10%, −15%), 50/60 Hz. Dòng T6861 còn có bản 110 VAC ±10%.

Ngõ ra chịu được tải bao nhiêu?

Quạt 4(2) A và van 2(1) A. Số ngoài ngoặc là tải trở, số trong ngoặc là tải cảm — động cơ quạt và van điện đều là tải cảm.

Ký tự trong mã T6861V2WG nghĩa là gì?

V là kiểu lắp dọc, 2 là nguồn 220 V, W là vòng viền trắng, G là đèn nền màu xanh lá. Bảng mã catalog liệt kê các bản V/H, 1/2 và BB/GG — nên xác nhận ký hiệu màu theo tồn kho khi đặt hàng.
