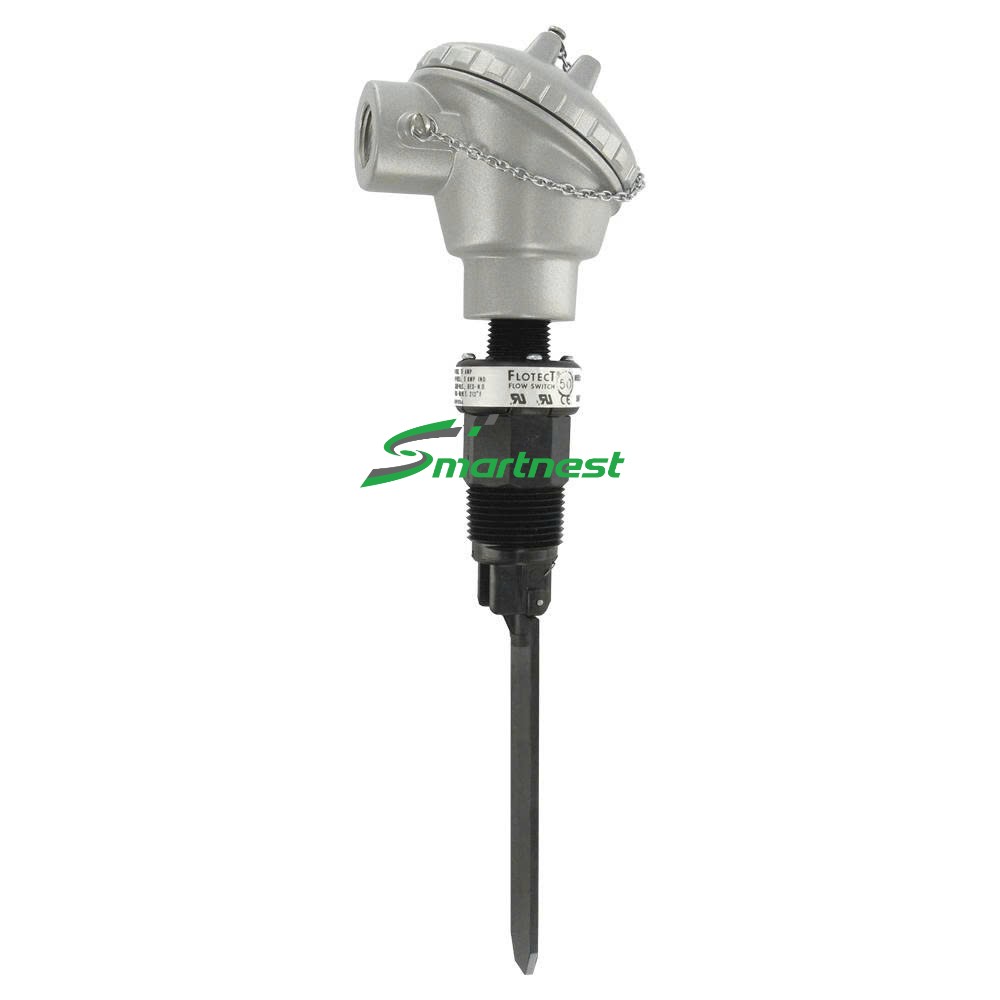

V8 Dwyer – Công tắc dòng chảy cánh gạt
V8 Dwyer — công tắc dòng chảy cánh gạt Flotect, tiếp điểm SPDT 5 A, ren 1 inch NPT, dùng cho khí và chất lỏng.
- 🔹 Tiếp điểm: SPDT 5 A @125/250 VAC
- 🔹 Tối đa 150 psig (10 bar) · 100°C
- 🔹 Cánh gạt PPS cắt tỉa được để chỉnh điểm đặt
- 🔹 Ba bản vỏ: thường / chống nước nhựa / chống nước nhôm
☎️ Liên hệ báo giá: 0787 726 677
V8 Dwyer là công tắc dòng chảy kiểu cánh gạt Flotect: cánh gạt bằng nhựa PPS đặt trong dòng chảy, khi có dòng cánh nghiêng đi và nam châm tác động vào công tắc SPDT 5 A. Không có phần tử điện nào tiếp xúc lưu chất, nên dùng được cho cả khí và chất lỏng. Thông số dưới đây lấy từ catalog Series V8 của Dwyer.
🌟 Đặc Tính Kỹ Thuật Nổi Bật
- Công tắc SPDT 5 A @125/250 VAC — đủ tải để kéo trực tiếp contactor bơm nhỏ hoặc còi báo động.
- Cánh gạt cắt tỉa được để chỉnh điểm tác động theo lưu lượng thực tế của đường ống.
- Dùng cho cả khí và chất lỏng tương thích — một mã phủ nhiều loại môi chất.
- Chịu 150 psig (10 bar) và 100°C — dùng được cho nước nóng.
- Ba bản vỏ đấu dây: thông dụng, chống nước nhựa (-WP), chống nước nhôm (-WP2).
Thông Số Kỹ Thuật V8 Dwyer
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Công tắc dòng chảy kiểu cánh gạt (vane operated flow switch) |
| Môi chất | Khí và chất lỏng tương thích |
| Vật liệu tiếp xúc | Cánh và thân: nhựa PPS · chốt và lò xo: inox 316 hoặc Inconel · nam châm: Ceramic 8 |
| Nhiệt độ tối đa | 212°F (100°C) |
| Áp suất tối đa | 150 psig (10 bar) |
| Công tắc | SPDT snap · bản MV: SPDT tiếp điểm mạ vàng |
| Dòng tải | 5 A @125/250 VAC · 5 A trở · 3 A cảm @30 VDC (bản MV: 1 A @125 VAC) |
| Kết nối | Ren ngoài 1 inch NPT |
| Cấp bảo vệ | Thông dụng · bản WP và WP2 chống nước |
| Khối lượng | 4,5 oz (0,13 kg) |
| Chứng nhận | CE, cURus |
| Xuất xứ | Dwyer – Mỹ |
Ứng Dụng Của V8 Dwyer
- Bảo vệ bơm khỏi chạy khô — mất dòng thì cắt bơm trước khi cháy phớt.
- Khoá liên động máy lạnh: chỉ cho chạy chiller khi đã xác nhận có dòng nước qua bình bốc hơi.
- Xác nhận dòng nước làm mát cho máy công cụ, khuôn ép nhựa.
- Báo động mất dòng trên đường nước cấp dây chuyền chế biến thực phẩm.
- Xác nhận có dòng khí trong đường ống khí nén hoặc khí công nghệ.
⚠️ Lưu ý khi lắp: Tài liệu ghi rõ lưu lượng tác động và nhả tính theo đoạn ống nằm ngang, và thiết bị không dùng được cho dòng chảy hướng xuống theo ống đứng — lắp sai hướng là cánh gạt bị trọng lực kéo, tác động sai hoặc không nhả. Cánh gạt cắt tỉa được để chỉnh điểm đặt, nhưng cắt rồi không hoàn lại được: cắt từng ít một và thử lại từng bước. Trên site còn dòng FS-2 Dwyer cũng là công tắc dòng chảy cánh gạt — FS-2 khác V8 ở kết cấu thân và cỡ ren, nên khi thay thế thiết bị cũ phải đối chiếu đúng dòng, không dùng lẫn.
Lựa Chọn Model và Cấu Hình
Mã đọc theo thứ tự: V8 cộng hậu tố vỏ đấu dây, cộng tuỳ chọn tiếp điểm.
| Hậu tố | Ý nghĩa | Nên dùng khi |
|---|---|---|
| (không hậu tố) | Vỏ đấu dây thông dụng | Trong phòng máy khô, tủ che |
| -WP | Vỏ chống nước bằng nhựa phenylpolioxide | Ngoài trời có mái, phòng bơm ẩm |
| -WP2 | Vỏ chống nước bằng nhôm | Ngoài trời phơi nắng mưa, môi trường va đập |
| -MV | Tiếp điểm mạ vàng, tải nhỏ 1 A | Nối tín hiệu vào PLC hoặc BMS, không kéo tải |
⚙️ Khi nào phải chọn bản tiếp điểm mạ vàng của V8 Dwyer?
Khi tín hiệu chỉ đi vào đầu vào số của PLC hoặc BMS. Tiếp điểm bạc thường cần dòng tối thiểu để phá lớp oxit; nối vào đầu vào PLC dòng rất nhỏ thì sau vài tháng tiếp điểm có thể không dẫn nữa dù cánh gạt vẫn hoạt động — lỗi này rất khó tìm. Ngược lại nếu kéo trực tiếp contactor hay còi thì dùng bản tiếp điểm thường, vì bản mạ vàng chỉ chịu 1 A.
📥 Tài Liệu Kỹ Thuật (Download)
Các Model Thông Dụng
| STT | MODEL | MÔ TẢ SẢN PHẨM | XUẤT XỨ |
|---|---|---|---|
| 1 | V8 | Bản tiêu chuẩn · vỏ đấu dây thông dụng, không chống nước | Mỹ |
| 2 | V8-WP | Vỏ đấu dây chống nước bằng nhựa phenylpolioxide | Mỹ |
| 3 | V8-WP2 | Vỏ đấu dây chống nước bằng nhôm — bền hơn ngoài trời | Mỹ |
