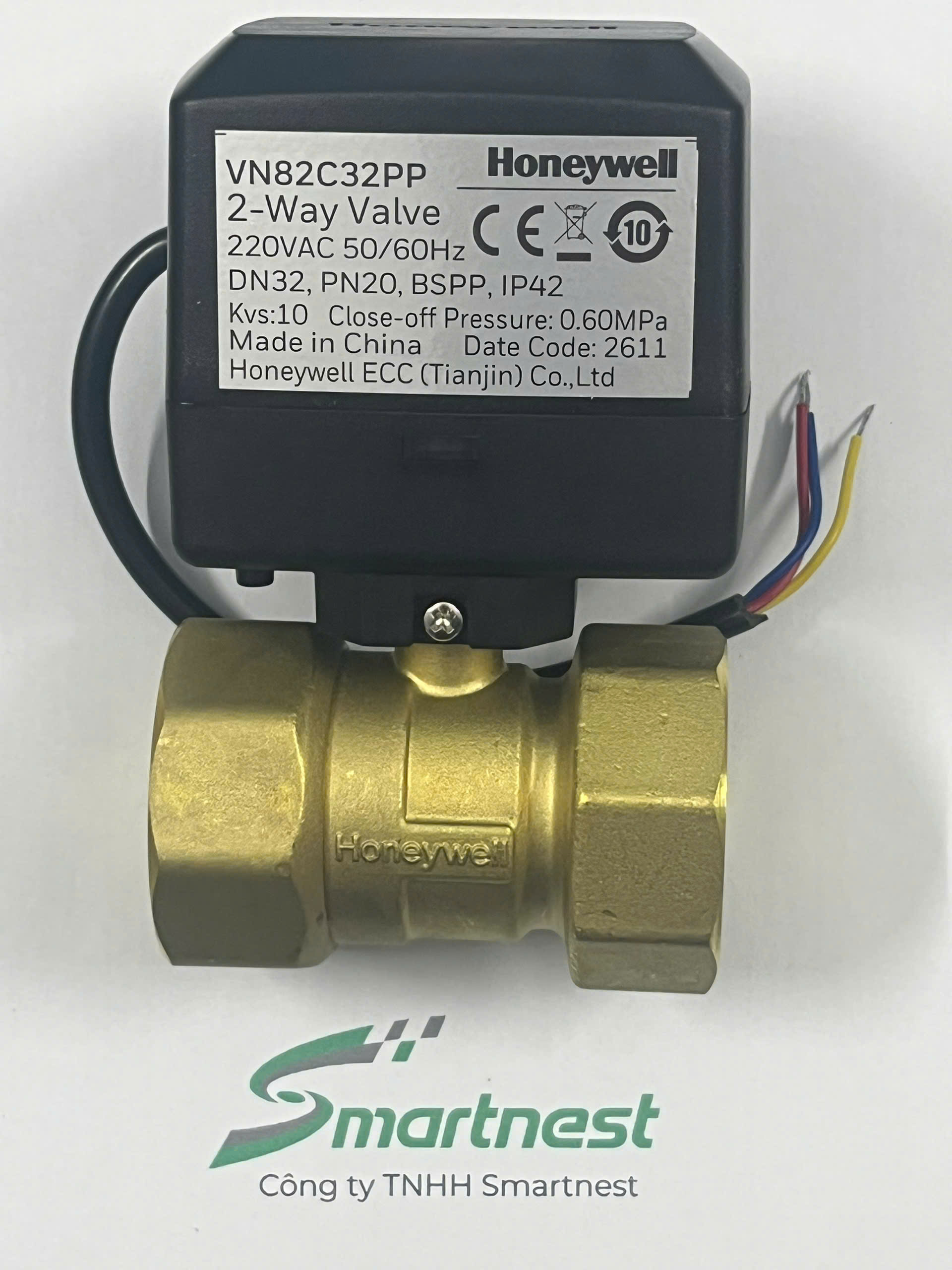

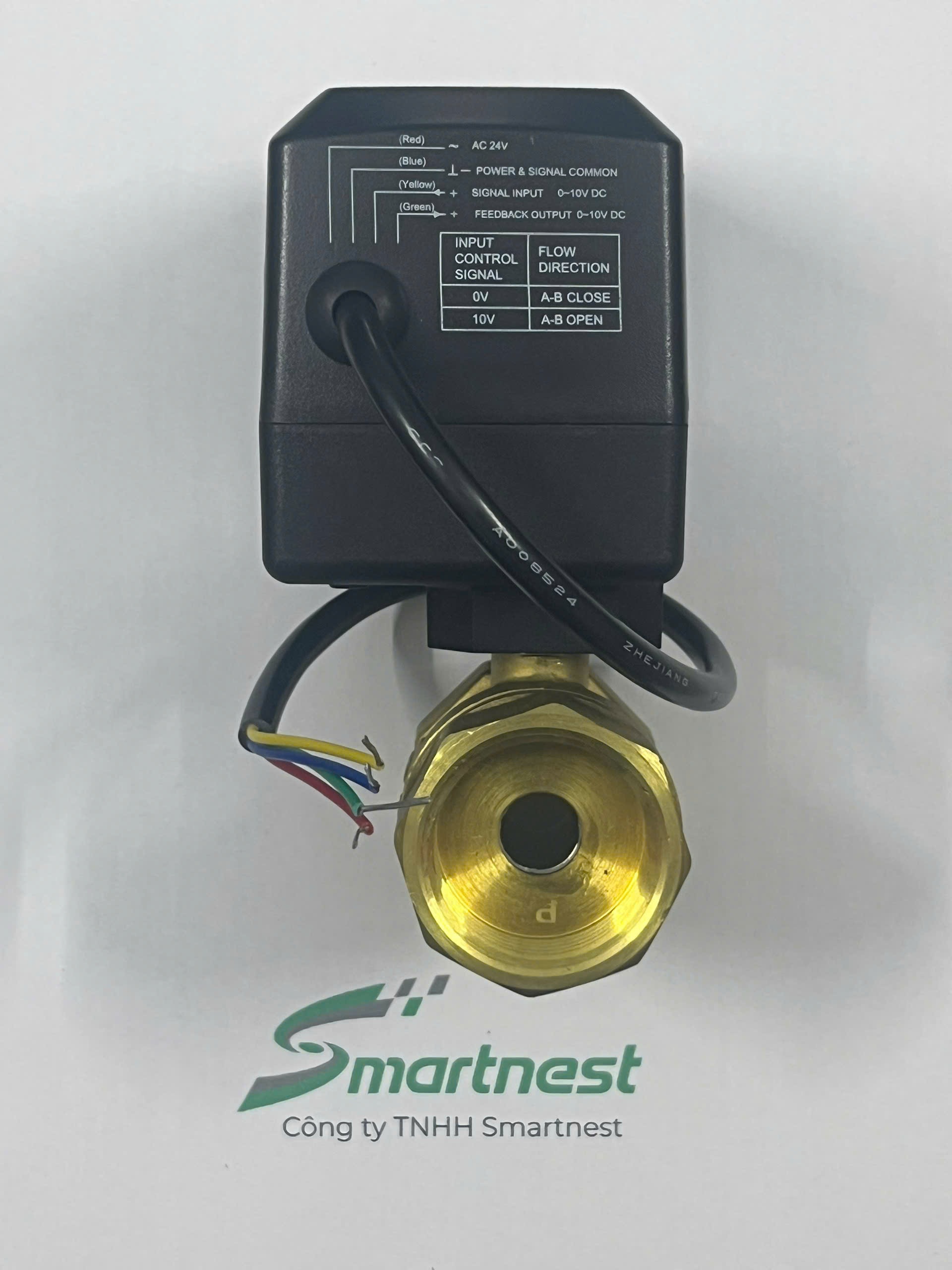

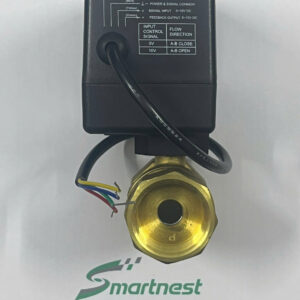

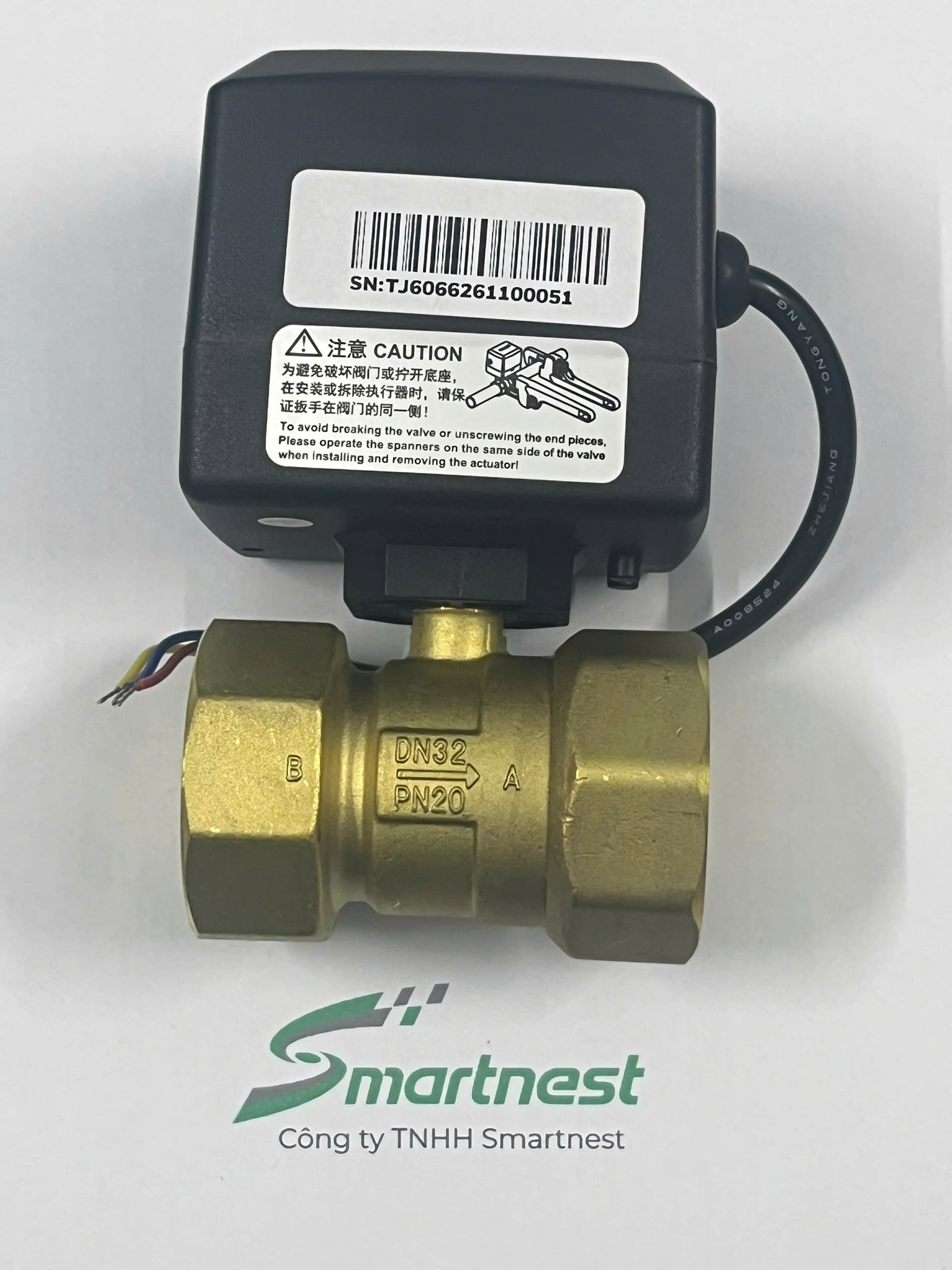

VN82C32PP – Van điện điều khiển

VN82C32PP là gì?

VN82C32PP chỉ có hai trạng thái: mở hết hoặc đóng kín. Đầu chấp hành nhận điện 220 VAC qua đấu nối 3 dây kiểu SPDT — cấp điện vào dây mở thì van mở, cấp vào dây đóng thì van đóng, dây còn lại là trung tính chung.

Giải mã mã hàng: VN8 là dòng van bi FCU on/off, 2 là hai ngả, C là nguồn 220 VAC, 32 là DN32, PP là ren BSPP. Bản ba ngả cùng cỡ là VN83C32PP với Kvs 14,0.

Đặc tính sản phẩm

• Cỡ DN32, ren 1-1/4″ BSPP, Kvs 8,0 m³/h — cỡ lớn nhất của dòng VN8 hai ngả
• Nguồn 220 VAC ±10%, đấu 3 dây, dùng chung nguồn với thermostat
• Hành trình đầy dưới 15 giây cho cả chiều mở và chiều đóng
• Công suất tiêu thụ ≤6 W ở 50 Hz — rất nhẹ tải cho ngõ ra relay của thermostat
• Tỉ lệ rò rỉ 0,05% Kvs, chênh áp đóng kín 87 PSI (0,6 MPa)
• Thân và bi đồng thau, trục inox, đế PTFE, gioăng EPDM

Thông số kỹ thuật VN82C32PP

Số liệu trích từ catalog Honeywell VN8 ON/OFF FCU Ball Valves.

Toàn bộ bảng mã dòng VN8

Cách chọn đúng mã

• Chọn cỡ theo Kvs cần cho coil, không chọn theo cỡ ống. Nếu lưu lượng thiết kế nằm trong tầm Kvs 8,0 mà ống là DN25 thì VN82C25PP đủ dùng và rẻ hơn.
• Cần lưu lượng lớn hơn Kvs 8,0 ở van hai ngả thì dòng VN8 hết cỡ — phải chuyển sang họ van cầu hoặc van bướm điều khiển.
• Ký tự cuối là kiểu ren: PP = BSPP, PT = BSPT, NT = NPT. Riêng DN32 catalog chỉ liệt kê bản PP.
• Bộ điều khiển có tín hiệu 0–10 V thì không dùng VN8 mà chuyển sang dòng VN3 (VN32/VN33) điều khiển tuyến tính.

Lưu ý khi lắp đặt và đấu nối

• Cấp đúng 220 VAC ±10%. Dòng VN8 còn có bản 110 VAC và 24 VAC — đọc kỹ ký tự thứ tư trong mã trước khi đóng điện.
• Đấu 3 dây theo đúng sơ đồ. Đảo hai dây tín hiệu làm van chạy ngược chiều so với lệnh của thermostat.
• Đầu chấp hành hướng lên hoặc nằm ngang, không úp xuống — cấp bảo vệ chỉ IP42.
• Ren BSPP là ren trụ, phải dùng gioăng phẳng để làm kín. Siết chặt như ren côn sẽ hỏng ren.
• Chênh áp qua van khi đóng phải dưới 87 PSI (0,6 MPa), nếu không bi không ép kín vào đế PTFE.
• Chạy thử một chu kỳ và bấm giờ: quá 15 giây là dấu hiệu điện áp thấp hoặc kẹt cơ khí do cặn.

Ứng dụng thực tế

• Nhánh coil lớn trong AHU và PAU cỡ vừa
• Cụm nhiều FCU dùng chung một van cắt theo khu vực
• Đường ống nước lạnh và nước nóng DN32 cần đóng cắt theo lịch
• Hệ sưởi bằng nước nóng cho khu vực rộng
• Cắt nước theo tầng hoặc theo khu khi hết giờ vận hành

Câu hỏi thường gặp về VN82C32PP

VN82C32PP có Kvs bao nhiêu?

Kvs 8,0 ±10% m³/h, cỡ DN32, ren 1-1/4″ BSPP, van hai ngả đóng/mở.

Vì sao DN25 và DN32 cùng Kvs 8,0?

Vì cùng dùng chung cụm bi và đế van bên trong; DN32 chỉ khác ở cỡ kết nối. Lên DN32 để khớp ống và giảm tổn thất áp trên đoạn nối, không phải để tăng lưu lượng.

Van dùng nguồn bao nhiêu?

220 VAC ±10%, 50/60 Hz, đấu 3 dây, tiêu thụ ≤6 W ở 50 Hz và ≤7,5 W ở 60 Hz. Dòng VN8 còn có bản 110 VAC và 24 VAC.

Van đóng mở mất bao lâu?

Không quá 15 giây cho mỗi chiều. Nếu lâu hơn thì kiểm tra điện áp cấp và khả năng kẹt do cặn bẩn trong đường ống.

Cần van 3 ngả cỡ DN32 thì dùng mã nào?

VN83C32PP, cùng dòng VN8, ren 1-1/4″ BSPP, Kvs 14,0 m³/h.

Sản phẩm và bài viết liên quan

• Dòng van VN8 — xem toàn bộ bảng mã DN15–DN32, 2 ngả và 3 ngả
• Honeywell VN82C20PP — bản DN20 Kvs 7,0 cùng dòng
• Dòng van VN32 — bản điều khiển tuyến tính 0–10 V
• Van điều khiển Honeywell VN32 và VN82 — so sánh on/off và tuyến tính
