So Sánh Thermostat Honeywell TFM428KNM/U & TFM228N/U

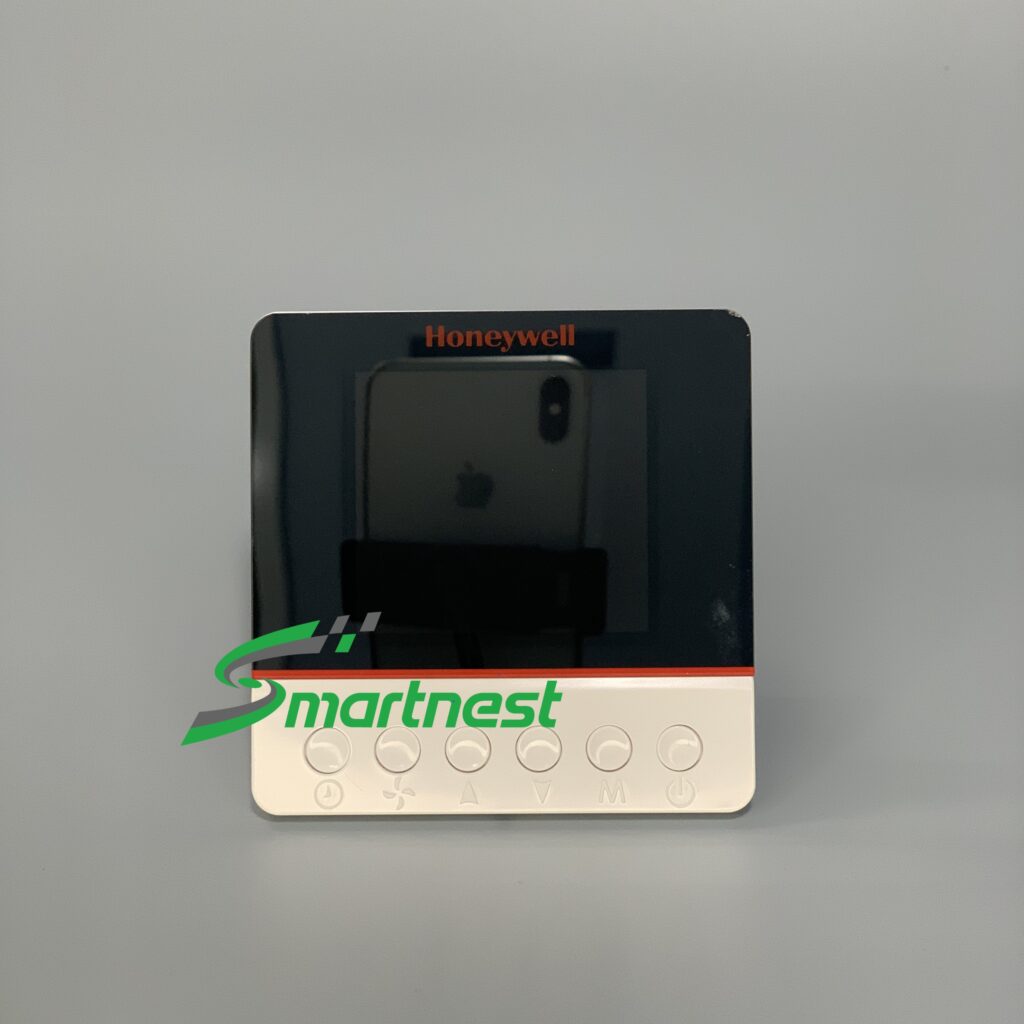

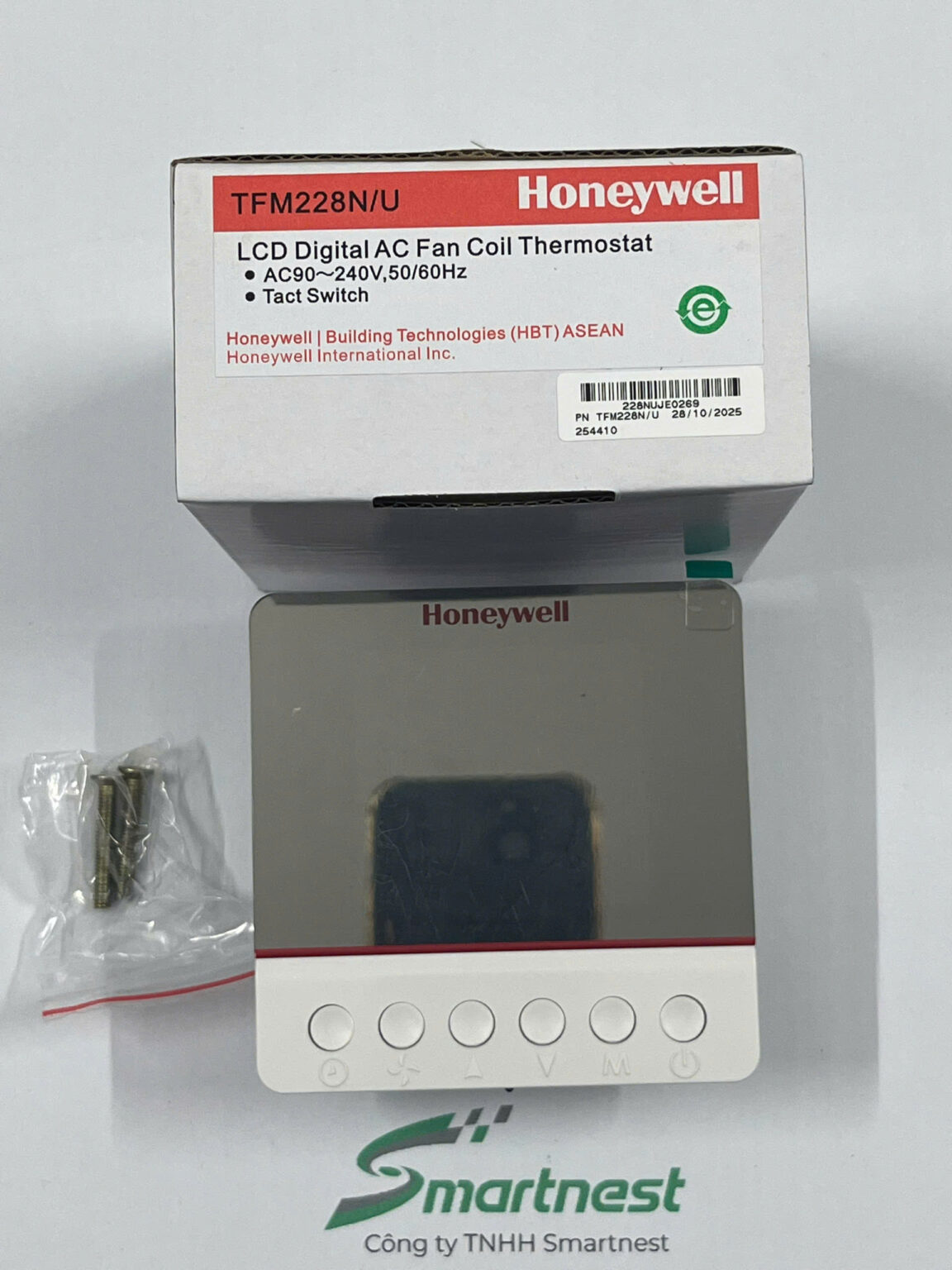

Hai mã này nhìn ngoài giống hệt nhau: cùng mặt LCD, cùng hộp âm 86×86, cùng ba tốc độ quạt. Nhưng lắp nhầm thì hoặc thiếu một ngõ điều khiển van, hoặc thừa tiền mua tính năng không dùng. Khác biệt thật giữa TFM428KNM/U và TFM228N/U nằm ở hai chỗ: hệ 4 ống hay 2 ống, và có Modbus hay không. Xem thermostat Honeywell TFM428KNM/U và thermostat Honeywell TFM228N/U.
Bảng so sánh TFM428KNM/U và TFM228N/U
| Chỉ tiêu | TFM428KNM/U | TFM228N/U |
|---|---|---|
| Hãng | Honeywell | Honeywell |
| Hệ đường ống | 4 ống | 2 ống |
| Truyền thông | Modbus RTU | Không |
| Kiểu điều khiển | ON/OFF | ON/OFF |
| Tốc độ quạt | 3 tốc độ | 3 tốc độ |
| Ngõ ra van | Tiếp điểm SPST | Tiếp điểm SPST |
| Dòng tiếp điểm quạt | 5(2) A | 5(2) A |
| Nguồn cấp | 90–240 VAC | 90–240 VAC |
| Dải cài đặt | 5 ~ 45 °C, bước 1 °C | 5 ~ 45 °C, bước 1 °C |
| Kích thước lắp | Hộp âm 86×86 mm, khoảng cách lỗ 60 mm | Hộp âm 86×86 mm, khoảng cách lỗ 60 mm |
Hệ 2 ống hay 4 ống — kiểm tra thế nào tại công trường
Đây là câu hỏi phải trả lời trước, vì nó quyết định mã nào lắp được, chứ không phải mã nào tốt hơn.
Hệ 2 ống có một cặp ống nước duy nhất chạy tới FCU. Mùa hè cả tòa nhà chạy nước lạnh, mùa đông đổi sang nước nóng. Một van, một ngõ điều khiển — TFM228N/U đủ dùng.
Hệ 4 ống có hai cặp ống riêng, nước lạnh và nước nóng chạy song song tới cùng một FCU với hai coil và hai van. Từng phòng sưởi hay làm mát tùy ý, không phụ thuộc chế độ chung của tòa nhà. Hệ này cần thermostat có hai ngõ điều khiển van — đó là lý do tồn tại của TFM428KNM/U.
⚠️ Cách kiểm nhanh: Đếm số van điện trên FCU. Một van là hệ 2 ống, hai van là hệ 4 ống. Đếm số ống chạy vào FCU cũng được nhưng dễ nhầm vì ống hồi nước ngưng trông giống ống nước. Lắp TFM228N/U vào hệ 4 ống thì coil còn lại không có gì điều khiển — và lỗi này thường chỉ lộ ra khi đổi mùa.
Khi nào cần Modbus, khi nào không
Modbus RTU trên TFM428KNM/U là thứ TFM228N/U không có. Nó cho phép nối tất cả thermostat trong tòa nhà về một đường RS-485 và đọc, đặt lệnh từ phòng kỹ thuật. Nó đáng tiền khi:
- Số phòng nhiều — khách sạn, văn phòng cho thuê. Đi từng phòng tắt máy sau giờ làm là việc không ai làm được đều đặn.
- Cần lịch chạy tự động — bật trước giờ làm, tắt sau giờ nghỉ, cuối tuần không chạy.
- Cần khóa dải nhiệt độ — không cho người dùng đặt xuống 16 °C rồi để cả ngày.
- Cần biết phòng nào đang chạy để tính chi phí hoặc phát hiện FCU hỏng.
Ngược lại, nhà ở, cửa hàng nhỏ, hoặc công trình không có phòng kỹ thuật trực thì Modbus chỉ là dây thừa. Chọn TFM228N/U và tiết kiệm cả tiền thiết bị lẫn tiền kéo dây RS-485.
Cây quyết định nhanh
- FCU có hai van điện? → bắt buộc TFM428KNM/U. Dừng ở đây, không cần xét tiếp.
- Một van, và tòa nhà có phòng kỹ thuật quản lý tập trung? → vẫn nên cân nhắc bản có Modbus để nối về hệ chung.
- Một van, không có quản lý tập trung? → TFM228N/U.
- Đang thay thế thermostat cũ? → đo hộp âm trước. Cả hai mã đều dùng hộp 86×86 mm khoảng cách lỗ 60 mm, là chuẩn phổ biến ở Việt Nam, nhưng hộp cũ kiểu Âu 71 mm thì phải đổi đế.
⚙️ Ba lưu ý khi lắp
- Nguồn là 90–240 VAC, đấu thẳng điện lưới. Không cần biến áp 24 V như nhiều dòng thermostat khác — nhưng cũng nghĩa là phải cắt điện trước khi thao tác.
- Ngõ van là tiếp điểm SPST khô. Van điện phải được cấp nguồn riêng, thermostat chỉ đóng cắt. Van hai ngã dòng VC đi cùng rất hợp cho FCU.
- Đừng gắn trên tường có ống nước nóng chạy phía sau, cũng đừng gắn đối diện cửa kính hướng tây. Cảm biến nhiệt độ nằm trong thân máy nên nhiệt từ tường và nắng chiều làm lệch giá trị đọc vài độ.
Van điện đi cùng bộ điều khiển này, xem van điện 2 ngã Honeywell VC6013AJ1000T DN25.
Câu hỏi thường gặp
❓ TFM428KNM/U lắp cho hệ 2 ống được không?
Được, TFM428KNM/U chỉ dùng một ngõ van và bỏ trống ngõ còn lại. Nhưng nếu không cần Modbus thì bạn đang trả tiền cho hai tính năng không dùng.
❓ Dải cài đặt thật sự là 5–35 °C hay 5–45 °C?
Catalog họ TFM ghi 5 ~ 45 °C, bước 1 °C. Với ứng dụng điều hòa ở Việt Nam thì phần trên 35 °C gần như không dùng tới, nhưng thông số kỹ thuật là 45 °C.
❓ Ba tốc độ quạt có tự động chuyển không?
Cả hai mã đều có ba tốc độ chọn tay trên mặt máy. Chế độ tự động tùy cấu hình từng bản — kiểm tra trên máy mẫu trước khi cam kết với chủ đầu tư.
❓ Nối được bao nhiêu thermostat trên một đường Modbus?
RS-485 tiêu chuẩn cho phép 32 thiết bị trên một đoạn, dài tối đa khoảng 1.200 m. Nhiều hơn thì thêm bộ lặp. Đấu kiểu nối tiếp chuỗi, không đấu hình sao.
❓ Thay thermostat cũ có phải đi lại dây không?
Nếu hệ cũ cũng là ON/OFF 220 V ba tốc độ thì thường tận dụng được dây sẵn có. Chỉ khi lên bản Modbus mới phải kéo thêm một đôi dây xoắn cho RS-485.
