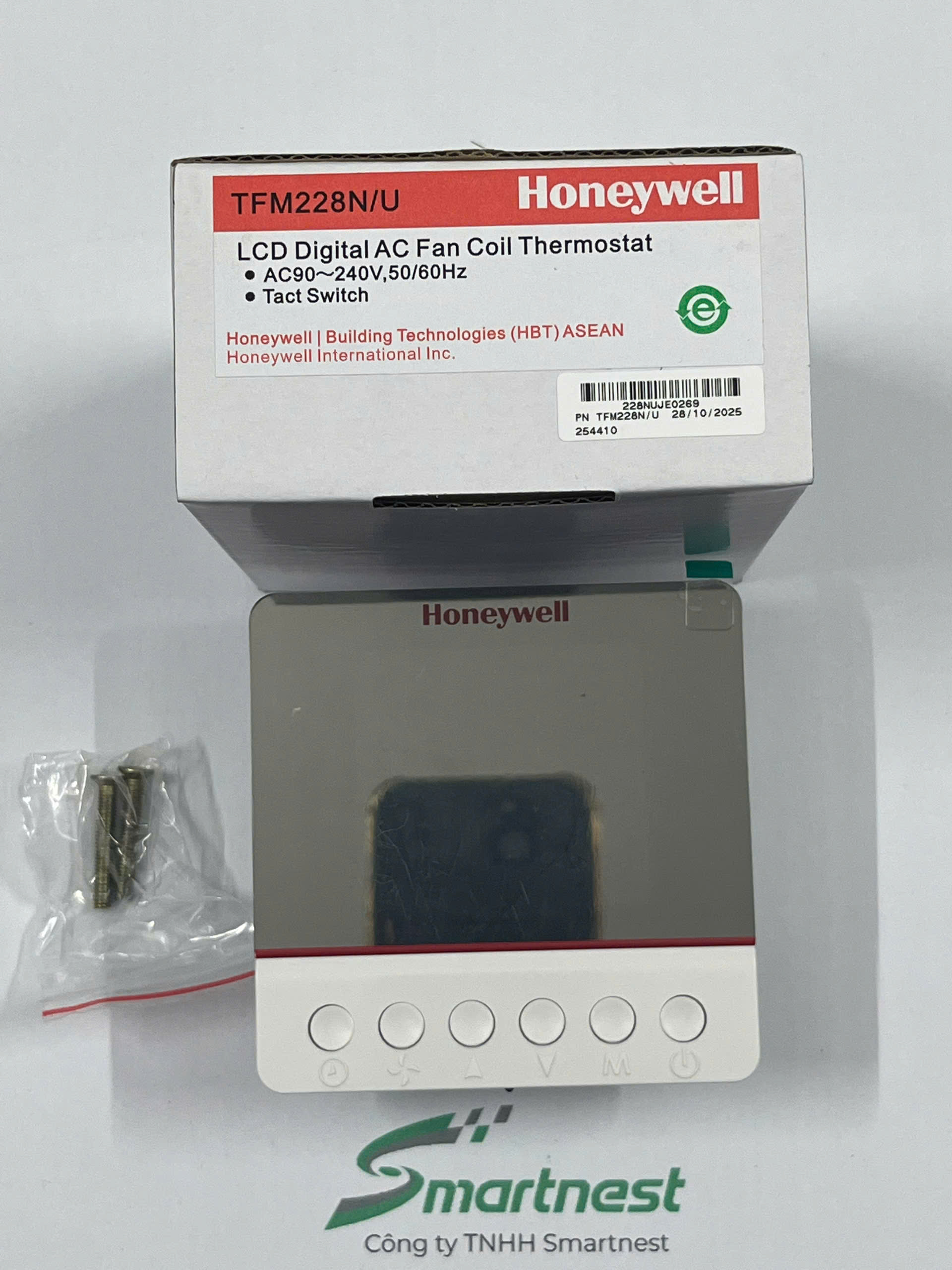

TFM228N/U Honeywell – Thermostat – Bộ điều khiển nhiệt độ

TFM228N/U là gì?

Hệ FCU 2 ống dùng chung một coil cho cả chế độ lạnh và chế độ sưởi, chuyển đổi theo mùa từ nguồn nước cấp. Vì vậy thermostat chỉ cần một ngõ ra van SPST, cộng ba ngõ ra quạt Low/Medium/High.

TFM228N/U điều khiển kiểu on/off: khi nhiệt độ phòng lệch khỏi setpoint quá ngưỡng chênh lệch, relay van đóng; khi đạt setpoint, relay nhả. Tuổi thọ relay trên 100.000 lần đóng cắt.

Đặc tính sản phẩm

• Điều khiển FCU hệ 2 ống, một ngõ ra van SPST
• Quạt 3 cấp tốc độ Low / Medium / High chọn bằng tay
• Nguồn 90–264 VAC — dùng trực tiếp lưới 220 V
• Hiển thị nhiệt độ 0…60,0 °C, bước 0,1 °C
• Sai số ±0,5 °C tại 25 °C, dải cài đặt 5…45 °C

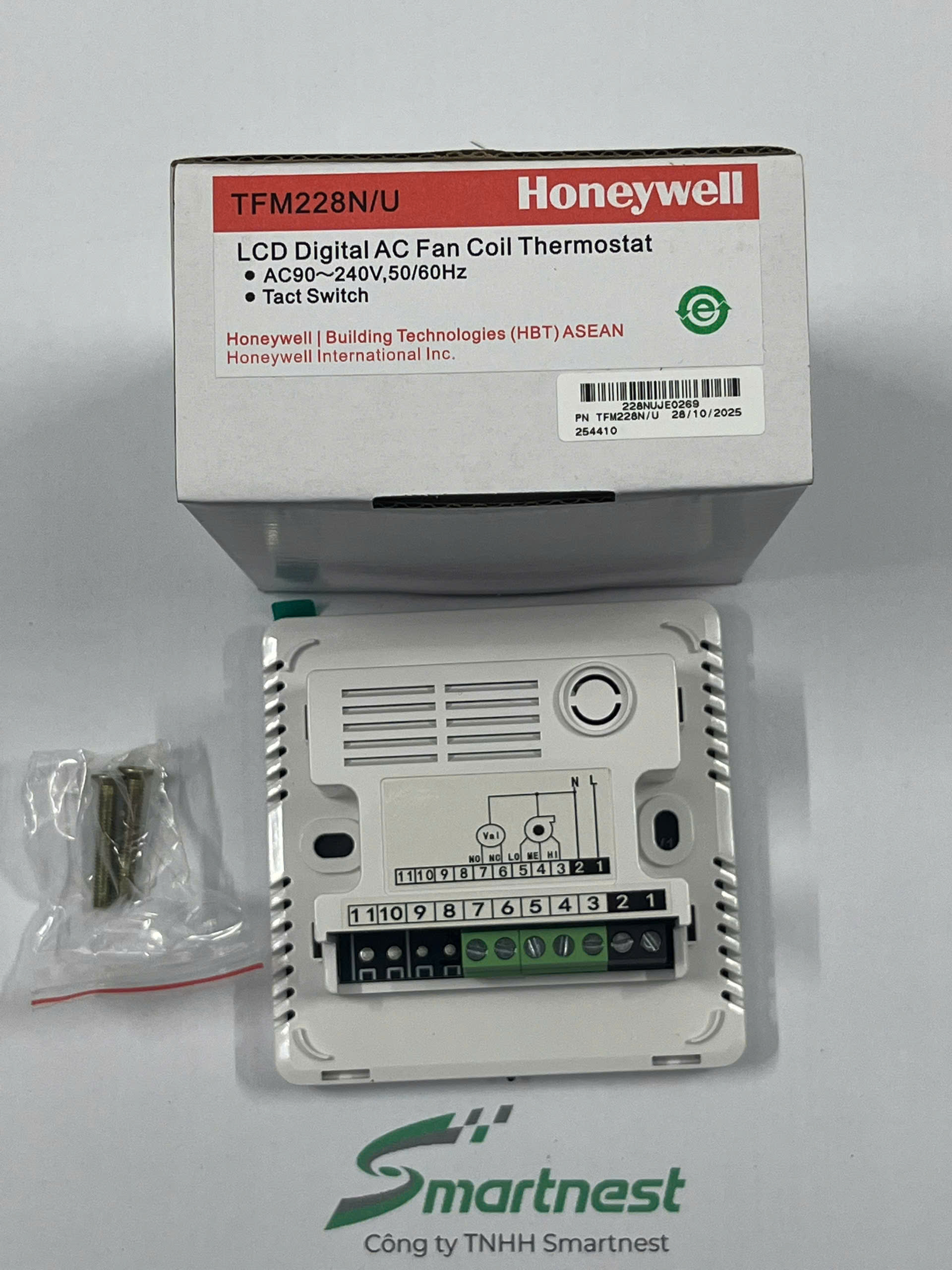

• Lắp hộp âm chuẩn 86 × 86 mm, cầu đấu vít cho dây 18–26 AWG

Thông số kỹ thuật TFM228N/U

Số liệu trích từ catalog Honeywell TFM Series Fan Coil Thermostat.

Bảng mã dòng TFM và điểm khác nhau

Cách chọn đúng mã

• Hệ FCU 2 ống (một coil dùng chung cho lạnh và nóng theo mùa): chọn nhánh TFM228.
• Hệ FCU 4 ống (coil lạnh và coil nóng riêng, chạy song song): bắt buộc nhánh TFM428 vì cần hai ngõ ra van độc lập.
• Cần đưa nhiệt độ và trạng thái từng phòng về BMS: chọn TFM428KNM/U (Modbus RTU) hoặc TFM428KNB/U (BACnet).
• Cần cảm biến đặt xa bộ điều khiển (ví dụ mặt nạ lắp cạnh cửa, đo nhiệt ở giữa phòng): chọn mã có chữ K hoặc N hỗ trợ cảm biến rời.
• Không cần điều khiển quạt (quạt chạy liên tục): TFM228NNFH/U là bản gọn nhất.

Lưu ý khi lắp đặt và đấu nối

• Nguồn 90–264 VAC nghĩa là dùng thẳng lưới 220 V, không cần biến áp. Nhưng vẫn phải cắt aptomat trước khi đấu — đây là thiết bị điện áp lưới, không phải 24 V.
• Lắp trên hộp âm 86 × 86 mm, cao khoảng 1,4–1,5 m so với sàn, tránh nắng chiếu trực tiếp, tránh vị trí ngay dưới miệng gió cấp.
• Dây đấu 18–26 AWG. Siết đủ lực vào cầu đấu vít; tiếp xúc lỏng ở ngõ ra van là nguyên nhân cháy tiếp điểm phổ biến nhất.
• Nhiệt độ môi trường cho phép chỉ 5…45 °C — không lắp trong phòng kỹ thuật nóng.
• Sau khi cấp điện, để thiết bị ổn định 15–30 phút trước khi đánh giá sai số hiển thị. Sai số công bố ±0,5 °C là tại 25 °C.

Ứng dụng thực tế

• FCU hệ 2 ống trong khách sạn, căn hộ dịch vụ, văn phòng cho thuê
• Phòng ngủ và phòng làm việc cần điều khiển nhiệt độ độc lập
• Cải tạo thay thế thermostat cơ cũ mà không phải kéo lại nguồn 24 V
• Nhà hàng, showroom dùng FCU treo tường hoặc âm trần
• Hệ thống chuyển mùa lạnh/nóng dùng chung một coil

Câu hỏi thường gặp về TFM228N/U

TFM228N/U dùng cho hệ FCU mấy ống?

Hệ 2 ống — một coil dùng chung cho cả lạnh và nóng, chuyển đổi theo nguồn nước cấp. Hệ 4 ống cần bản TFM428KN/U trở lên vì phải có hai ngõ ra van riêng.

Thermostat này dùng nguồn bao nhiêu?

90–264 VAC, 50/60 Hz. Đấu thẳng vào lưới 220 V, không cần biến áp 24 V.

Cài đặt được nhiệt độ trong khoảng nào?

Điểm cài đặt từ 5 đến 45 °C. Màn hình hiển thị nhiệt độ đo được trong dải rộng hơn, 0…60,0 °C với bước 0,1 °C.

Có điều khiển quạt được không?

Có, ba cấp tốc độ Low, Medium, High. Bản không điều khiển quạt là TFM228NNFH/U.

Lắp vào hộp âm nào?

Hộp âm vuông tiêu chuẩn 86 × 86 mm. Cầu đấu vít nhận dây 18–26 AWG.
