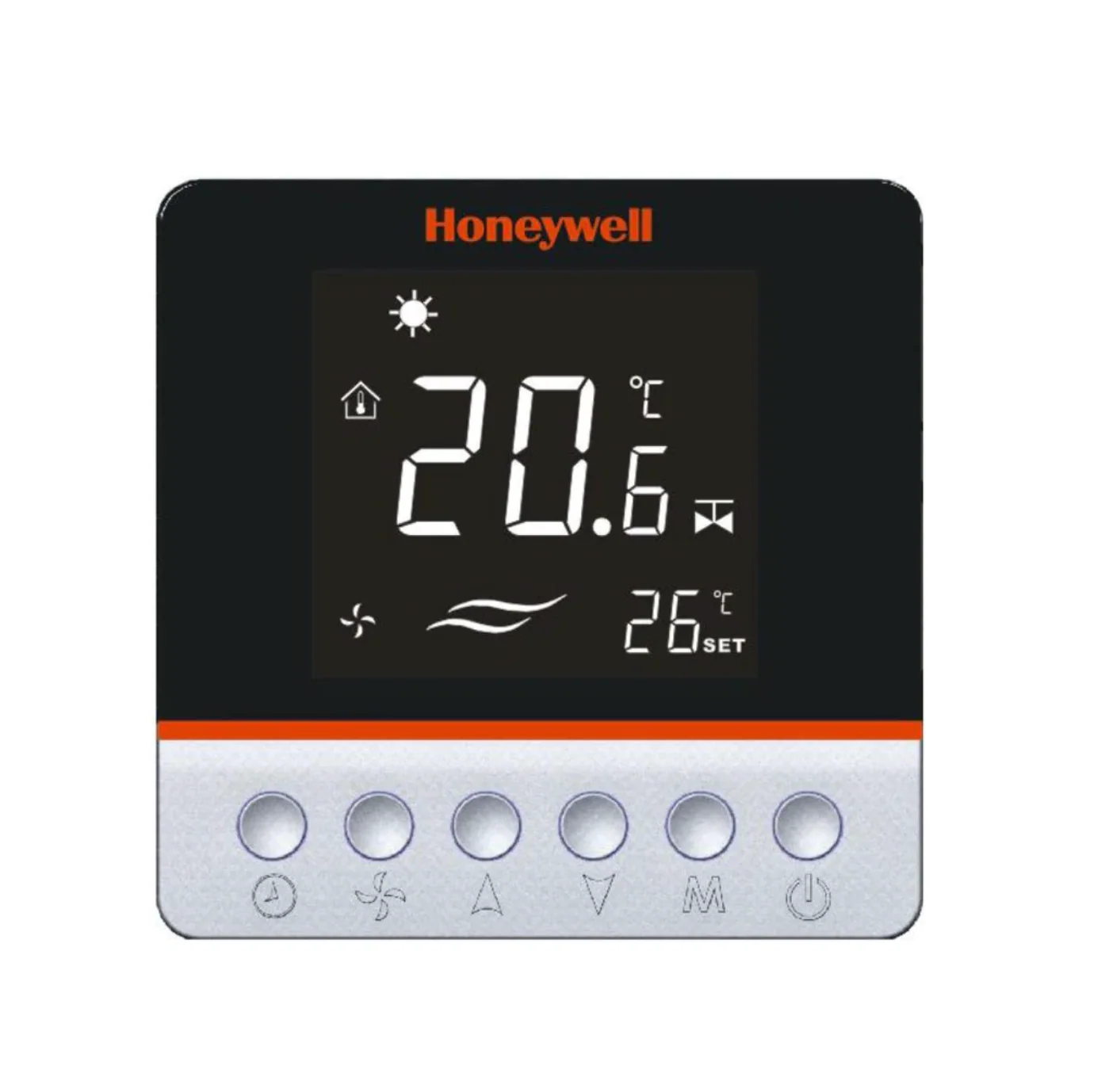

Honeywell TFM228N/U — Thermostat Điều Khiển FCU 2 Ống Phổ Biến Nhất Việt Nam
TFM228N/U là thermostat điều khiển FCU (Fan Coil Unit) 2 ống của Honeywell — model được sử dụng rộng rãi nhất trong các dự án HVAC tòa nhà văn phòng, khách sạn và trung tâm thương mại tại Việt Nam. Thiết kế đơn giản, màn hình LCD rõ ràng, lắp đặt dễ dàng vào hộp điện 86×86mm tiêu chuẩn.
Thông Số Kỹ Thuật TFM228N/U
| Thông số | Giá trị |
| Model | TFM228N/U |
| Hãng | Honeywell International, USA |
| Loại hệ thống | FCU 2 ống (2-pipe: chỉ lạnh HOẶC chỉ nóng) |
| Dải đo nhiệt độ | 5°C đến 37°C |
| Độ chính xác | ±0.5°C |
| Tốc độ quạt | 3 cấp: High / Medium / Low + Auto + Off |
| Ngõ ra van | Relay on/off cho van điện nước lạnh/nóng |
| Nguồn cấp | 24V AC |
| Màn hình | LCD hiển thị nhiệt độ và setpoint |
| Kích thước | 86×86mm — tương thích hộp điện âm tường tiêu chuẩn |
| Lắp đặt | Gắn tường, hộp điện âm tường |
| Xuất xứ | Mỹ (Honeywell International) |
Nguyên Lý Hoạt Động TFM228N/U
TFM228N/U hoạt động theo nguyên lý băng điều nhiệt (dead band control):
- Nhiệt độ phòng > Setpoint + 0.5°C: TFM228 đóng relay → mở van nước lạnh FCU → quạt chạy làm lạnh phòng
- Nhiệt độ phòng đạt Setpoint: TFM228 ngắt relay → đóng van nước lạnh → quạt dừng hoặc chạy tốc độ thấp
- Hệ thống nước nóng (mùa đông): Người dùng chuyển chế độ Heat → TFM228 điều khiển van nước nóng thay thế van nước lạnh
So Sánh TFM228N/U vs TFM428KN/U
| Tiêu chí | TFM228N/U | TFM428KN/U |
| Hệ thống | 2 ống (1 van) | 4 ống (2 van độc lập) |
| Ngõ ra van | 1 relay | 2 relay (lạnh + nóng) |
| Phù hợp | Văn phòng, căn hộ, khách sạn budget | Khách sạn 4–5 sao, văn phòng hạng A |
| Chi phí | Thấp hơn | Cao hơn |
Sơ Đồ Đấu Nối TFM228N/U Với FCU Và Van Điện
Cấu hình đấu nối tiêu chuẩn FCU 2 ống:
- Nguồn 24V AC: Từ biến áp 220V/24V → cấp vào terminal R và C của TFM228
- Van nước lạnh: V4043A1671B + CN4605A1001 → nối vào terminal Y1 của TFM228
- Quạt FCU: Dây G (High), G1 (Medium), G2 (Low) từ TFM228 → relay quạt FCU
- Cảm biến nhiệt độ: Cảm biến NTC tích hợp sẵn trong thân TFM228 — không cần cảm biến ngoài
Lưu Ý Lắp Đặt TFM228N/U
- Vị trí: Tường nội thất, cao 1.4–1.5m, tránh ánh nắng trực tiếp, nguồn nhiệt, miệng cấp gió và cửa sổ
- Nguồn 24V AC: Dùng biến áp riêng 24V AC — không dùng chung nguồn 24V DC của DDC controller vì có thể gây hỏng
- Van điện chiều dòng chảy: Kiểm tra mũi tên trên thân van trước khi lắp — lắp ngược sẽ không đóng kín hoặc gây áp suất ngược
- Dead band: Mặc định ±0.5°C — nếu FCU bật/tắt quá thường có thể tăng dead band lên ±1°C bằng cài đặt trong menu
